KRONE Kreiselschwader mit Seitenablage – das breiteste Produktprogramm am Markt: Mit den KRONE Swadro S und TS Kreiselschwadern bietet KRONE das größte Produktprogramm im Bereich der Seitenschwader an. Angefangen mit den Einkreiselschwadern für kleinstrukturierte Gebiete bis hin zum Swadro TS 970, dem weltweit einzigartigen Dreikreiselschwader für maximale Schlagkraft und Bergeleistung, steht eine Vielzahl an Modellvarianten und Ausstattungsoptionen zur Verfügung.

Swadro S 380: Arbeitsbreite 3,80 m

Swadro S 420: Arbeitsbreite 4,20 m

Arbeitsbreite 4,60 m

Swadro S 460: Arbeitsbreite 4,60 m

Swadro TS 620: Arbeitsbreite 6,20 m

Swadro TS 620 Twin: Arbeitsbreite 6,20 m / (2x 3,46 m)

Swadro TS 680: Arbeitsbreite 6,80 m

Swadro TS 680 Twin: Arbeitsbreite 6,80 m / (2x 3,80 m)

Swadro TS 740: Arbeitsbreite 7,40 m

Swadro TS 740 Twin: Arbeitsbreite 7,40 m / (2x 4,10 m)

Swadro TS 970: Arbeitsbreite 9,70 m

Swadro 710/26 T: Arbeitsbreite 6,20 m / (2x 3,40 m)

• Dreidimensionale Bodenanpassung in alle Richtungen
• Bestmögliche Führung der Zinken entlang der Bodenkontur
• Sauberes Futter ohne Rechverluste

Der Swadro Kreisel wird in Fahrtrichtung vom Auslegearm gezogen. In Kombination mit der mittigen Aufhängung des Kreisels wird dieser beim Ausheben immer waagerecht ausgehoben und eingesetzt. Das Gewicht des Kreisels verteilt sich während des Schwadens gleichmäßig auf alle Tasträder und passt sich so optimal der Bodenkontur an. Futterverschmutzung und Rechverluste werden somit reduziert.

Sowohl beim Absenken als auch beim Ausheben der Kreisel verhindert der KRONE Jet-Effekt, dass die Zinken in den Boden einstechen können. Der Jet-Effekt ist dem Start- und Landeverhalten eines Flugzeuges nachempfunden. Beim Ausheben und Absenken der Kreisel sorgt die ausgeklügelte Kreiselaufhängung stets für maximalen Freiraum unter den Zinken. So werden Grasnarbenschäden und Futterverschmutzungen vermieden.

Die gezogene kardanische Kreiselanlenkung am Auslegearm führt den Zinken exakt entlang der Bodenkontur. Das gilt sowohl längs als auch quer zur Fahrtrichtung. So bleibt auch in unebenem Gelände kein Halm liegen, und kein Sand wird aufgenommen. Sauberes Erntegut, minimale Rechverluste und hohe Flächenleistungen sind das Ergebnis.

• Hermetisch geschlossenes, wartungsfreies Kreiselgetriebe
• Kraftstoffschonende Getriebeübersetzung
• Lebensdauergeschmiert mit Fließfettfüllung

Der Aufbau des Swadro Kreiselgetriebes steht für größtmögliche Leistungsfähigkeit und minimalen Kraftbedarf. Dank des großen Übersetzungsverhältnisses im Getriebe benötigen die Swadro Kreiselschwader niedrige Zapfwellendrehzahlen, und der Verschleiß wird auf ein Minimum reduziert. Der geringe Leistungsbedarf der Swadro Kreiselschwader gegenüber anderen Schwadsystemen reduziert zudem den Kraftstoffverbrauch des Schleppers deutlich.

In der Grundfutterernte gibt das Wetter den Takt vor. Mit dem wartungsfreien, auf Lebensdauer mit Fließfett geschmiertem Kreiselgetriebe stellt der KRONE Swadro einen zuverlässigen Partner dar. Dank des wartungsfreien Kreiselgetriebes ist der Swadro immer einsatzbereit und sorgt auch in kurzen Erntezeitfenstern für Einsatzsicherheit. Egal, ob der Regen oder das Erntefahrzeug näher kommt, mit dem KRONE Swadro verlieren Sie keine wertvolle Erntezeit durch Wartungsstopps.

Einsatzsicherheit auch bei schwierigem Erntegut, hohe Stabilität, ­Verschleißfestigkeit und Wartungsfreiheit: Auf diese Eigenschaften des Swadro Kreiselgetriebes kann man sich verlassen.

• Komplett wartungsfrei
• Spezielle bainitische Härtung
• Trockenlaufende und stelle Kurvenbahn mit kleinem Durchmesser

KRONE setzt bei der Kurvenbahn auf ein spezielles, am Markt einzigartiges bainitisches Härtungsverfahren. Hohe Oberflächenhärte bei zäher Grundsubstanz sind die Attribute, die zu hoher Lebensdauer bei geringem Verschleiß führen. Auch der Rollwiderstand der Steuerrollen wird deutlich reduziert, was den Kraftbedarf und das Verschleißverhalten positiv beeinflusst.

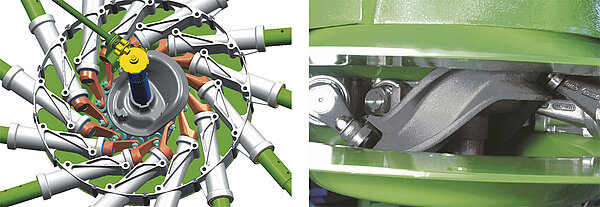

Die DuraMax Kurvenbahn zeichnet sich durch einen sehr kleinen Durchmesser in Kombination mit einem steilen Kurvenbahnverlauf aus. Dieses einmalige Zusammenspiel sorgt für optimale Schwadformung unter allen Bedingungen. Der kleine Kurvenbahndurchmesser gepaart mit den großdimensionierten Steuerrollen sorgt für einen langsamen, verschleißarmen Lauf in der Kurvenbahn. Die steile Kurvenbahn sorgt für schnelle Aushubbewegungen, der Zinken steht für saubere Schwadkanten und optimale Schwadformen in allen Situationen.

• „Voll geschützte Antriebe
• Keine Kollision mit benachbarten Mähscheiben
• „Keine Verschleißerscheinungen
• Schnelles Auswechseln der Hohlspannstifte, geringste Kosten

Jeder kennt es: Kollisionen können Schäden und Reparaturkosten verursachen. Hier bietet KRONE mit SafeCut ein Höchstmaß an Sicherheit. Die serienmäßige Absicherung der Mähscheiben gegenüber Fremdkörpern ist einzigartig in Sachen Sicherheit und Komfort.

Geführt wird der Zinkenarm durch die Steuerwelle. Diese sitzt passgenau auf dem Steuerarm und sorgt somit für eine exakte und saubere Zinkenführung entlang der Kurvenbahnkontur. Das sorgt für saubere Recharbeit ohne Verluste. Gelagert sind die Zinkenarme im Kreiselteller mit zwei Kugellagern. Durch den weiten Abstand der Kugellager zueinander wird eine stabile und ruhige Führung der Steuerwelle im Einsatz sichergestellt. Das reduziert den Verschleiß und steigert die Flächenleistung. Hauptbestandteil des Zinkenarms ist das dickwandige Zinkenrohr. Dieses ist verschleißfrei und fest mit der Steuerrolle verbunden. Dadurch entsteht eine spielfreie Verbindung zum Zinken. So steigert der KRONE Swadro die Rechqualität und sorgt für optimale Zinkenführung.

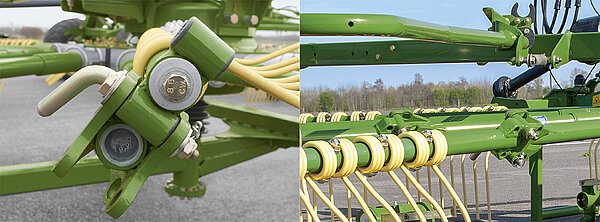

Zur Reduzierung von Transporthöhe und -breite sind bestimmte KRONE Swadro Modelle serienmäßig oder auf Wunsch mit einer klappbaren Variante des Swadro Zinkenarmes ausgestattet. Dank des am Markt einmaligen KRONE Klappmechanismus reduziert sich die Transporthöhe bzw. Transportbreite im Handumdrehen ohne lästiges Schleppen von Zinkenarmen in die erforderliche Parkposition. So sparen Sie wertvolle Zeit und Kraft beim Feldwechsel. Durch die integrierte Tellerfeder werden die Zinkenarmhälften im ausgeklappten Zustand kraftschlüssig miteinander verbunden. So entsteht keinerlei Verschleiß am Sicherungsbolzen oder Einschubloch. Das sorgt für eine spielfreie Verbindung, enorme Haltbarkeit und Einsatzsicherheit für viele Erntejahre.

• Sauberes Futter dank Lift-Effekt
• Hohe Fahrgeschwindigkeiten ohne Bröckelverluste
• Steigerung der Futterqualität
• Reduzierung von Rechverlusten

Alle aktuellen KRONE Swadro Modelle werden serienmäßig mit dem KRONE Liftzinken ausgerüstet. Die Vorteile des zweifach abgewinkelten Zinkens wurden sowohl in den KRONE Praxistests als auch durch einen DLG-Fokustest bestätigt.

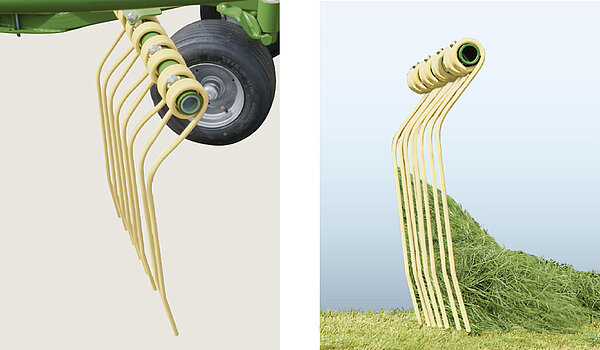

Der KRONE Liftzinken überzeugt seit fast 10 Jahren in Sachen Futterqualität und Rechleistung bei Kunden in aller Welt. Die abgewinkelten Zinkenschenkel stehen auf Griff und heben das Futter aktiv von der Grasnarbe ab. So wird auch unter schwierigen Bedingungen sauberes Futter erzeugt. Durch den Lift-Effekt wird das Futter auf dem kompletten Zinkenschenkel transportiert. Dank der großdimensionierten Zinkenwindungen der 10,5 mm starken Zinkenschenkel bleibt der KRONE Lift-Zinken auch bei extrem schwerem und nassem Erntegut in seiner Position und sorgt für maximale Rechleistung ohne Einbußen bei der Rechqualität.

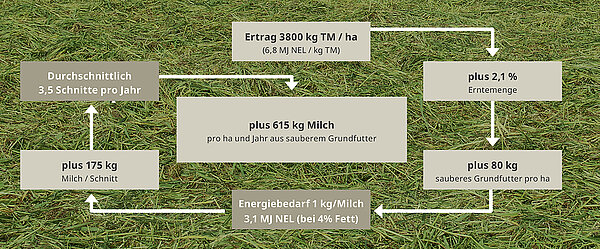

Weniger Futterverschmutzung und Rechverluste durch DLG belegt

• Weil wir großen Wert auf sauberes Futter und beste Rechqualität legen, vertrauen wir nicht nur der Optik, sondern auch den Fakten.
• Bei der DLG haben wir den KRONE Lift-Zinken in einem DLG-Fokustest auf Futterverschmutzung und Rechleistung mit anderen Zinkensystemen vergleichen lassen.
• Und die Ergebnisse sind eindeutig. Der KRONE Lift-Zinken reduziert die Futterverschmutzung auf weniger als 9 % Rohascheanteil im Futter, unabhängig von der Fahrgeschwindigkeit.
• Hinzu kommt, dass durch die spezielle Zinkenform die Rechverluste um bis zu 2,1 % gegenüber anderen System reduziert werden. Selbst bei hohen Fahrgeschwindigkeiten bleiben die Rechverluste unterhalb von 1,5 % der Gesamterntemenge je ha.

• Sehr nah am Zinken laufende großvolumige Tasträder
• Größtmöglicher Abtastbereich am Markt
• Verstellung der Querneigung für optimal geformte Schwade und Vermeidung von Rechverlusten
• Nachlaufgelenkte Kreiseltasträder vorne und hinten (optional) zur Schonung der Grasnarbe

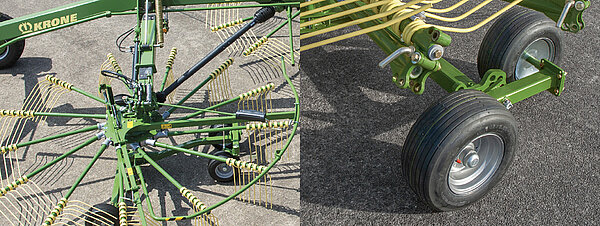

Die KRONE Swadro Kreiselfahrwerke verlieren nie den Bodenkontakt, egal in welchem Gelände. Der größtmögliche Abtast- und Pendelbereich unter dem Kreisel in Verbindung mit der passenden Ausstattung der Kreiselbereifung lässt keinen Grashalm liegen und vermeidet die Beschädigung der Grasnarbe. Saubere und intakte Grasnarben sind der Grundstein für erstklassige Futterqualität im Folgeschnitt.

Die einzelnen Tasträder der Kreiselfahrwerke sind so positioniert, dass sie nah am Hauptarbeitsbereich des Zinkens laufen und diesen sauber entlang der Bodenkontur führen. Durch die große Abtastfläche der Kreiselräder nimmt der Zinken jeden Halm sauber auf, ohne die Grasnarbe zu berühren. Durch auf die Schwadertypen angepasste Ausstattungsmöglichkeiten kann das Kreiselfahrwerk individuell für jede Bodenstruktur ausgestattet werden. Die vorderen Kreiseltasträder sind nachlaufgelenkt montiert. Breitere, großvolumigere Tasträder für optimale Bodenschonung auf weichem moorigem Untergrund oder zwei zusätzliche Tasträder pro Kreisel für extrem unebenes Weideland sind nur zwei der Auswahlmöglichkeiten bei den Swadro Kreiselfahrwerken.

Eine optimal eingestellte Querneigung sorgt für minimale Rechverluste und kastenförmige Schwadkanten. Alle Swadro Kreiselfahrwerke verfügen serienmäßig über eine einstellbare Querneigung. Über die hinteren Kreiselräder lässt sich die Querneigung jedes Kreisels und somit die Zinkenposition zum Boden anpassen. Bei eingestellter Rechhöhe sollte der Kreisel in Richtung des Schwades geneigt sein, um die Zinkenbiegung nach hinten durch das Erntegut auszugleichen. KRONE empfiehlt eine Neigungseinstellung von 1-2 cm in Richtung Schwad.

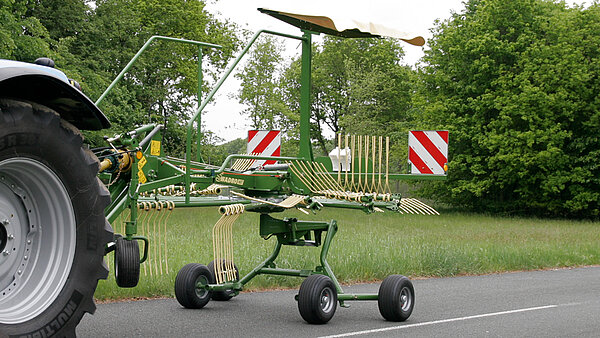

• Heckdreipunktanbau mit Arbeitsbreiten von 3,80 m bis 4,60 m
• Einzigartiger nachlaufgelenkter Anbaubock mit patentiertem Unterlenkeranbau in zwei Positionen
• Erstklassiger Bedienkomfort und exakte Einstellmöglichkeiten

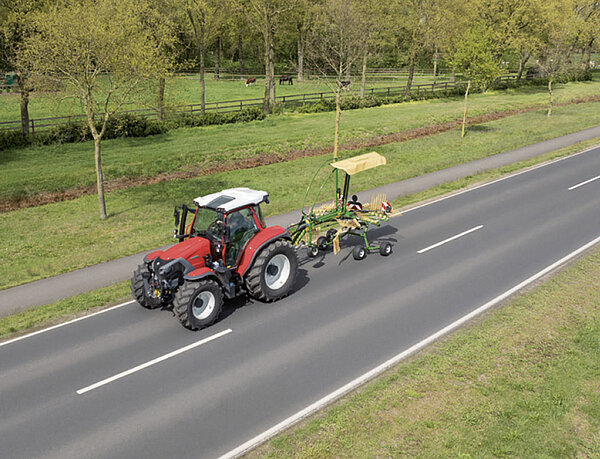

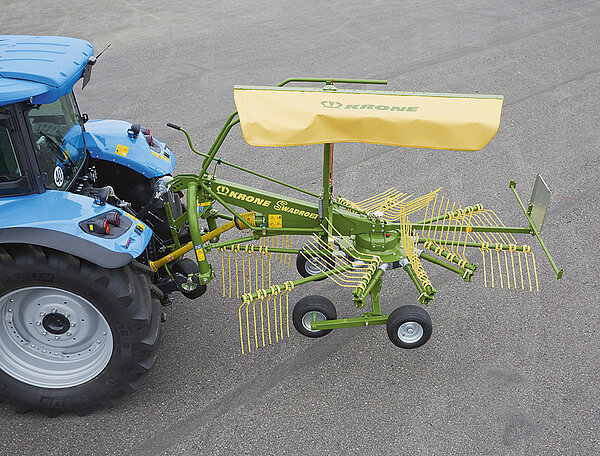

Die Swadro S Einkreiselschwader mit Arbeitsbreiten von 3,80 m, 4,20 m und 4,60 m überzeugen nicht nur durch ihre Langlebigkeit und Einsatzsicherheit, sondern auch durch ein hohes Maß an Bedien- und Einstellkomfort. Die von den Großflächenschwadern stammenden Antriebskomponenten bieten maximale Einsatzsicherheit und Lebensdauer. Die kompakte Bauweise bietet bestmögliche Sicht auf Kreisel und Schwadablage. Durch die exakten und komfortablen Einstellmöglichkeiten bieten die Swadro S Einkreiselschwader maximalen Bedienkomfort und optimale Rechergebnisse.

Die Swadro S Einkreiselschwader werden in der Heckhydraulik des Schleppers gefahren. Mit dem patentierten KRONE Anbausystem werden die Einkreiselschwader an- und abgekoppelt. Der robuste Anbaubock aus Rundrohr bietet auch Ablagemöglichkeiten für Gelenkwelle und Anschlusskabel. Der Anbaubock ist so gestaltet, dass der gesamte Schwader von der linken Maschinenseite aus an den Schlepper angebaut werden kann. Durch die bewegliche Verbindung zum Hauptrahmen im Zusammenspiel mit Ausgleichsschwinge und Dämpferstreben zentrieren sich die Swadro S Einkreiselschwader automatisch beim Ausheben mittig hinter dem Schlepper.

Alle Swadro S Einkreiselschwader verfügen serienmäßig über vier Anbaumöglichkeiten für den Oberlenker. Drei feste Oberlenkerpositionen für das Koppeln des Oberlenkers passend zur Schleppergröße, und bei Verwendung eines vorderen Tastrades wird der Oberlenker im Langloch gekoppelt und bietet so optimale Bodenabtastung durch das Tastrad.

Serienmäßig können die Unterlenker bei allen drei Swadro S Modellen in kurzer Anbauposition gekoppelt werden. Durch den nah am Schlepper liegenden Schwerpunkt wird die Vorderachsentlastung um bis zu 10 % gegenüber anderen Einkreiselschwadern reduziert. So ist der Einsatz mit sehr kleinen und kompakten Traktoren problemlos möglich.

Einfach und schnell lassen sich die Unterlenkerkoppelpunkte auf die lange Anbauposition wechseln. Durch die lange Anbauposition bietet der Swadro S mehr Freiraum zwischen Schlepper und Anbaubock. So bleibt auch bei großen Schleppern oder Hinterrädern der Swadro S Einkreiselschwader uneingeschränkt wendig.

• Enorm wendig und spurtreu dank Nachlaufeinrichtung inklusive Ausgleichsschwinge
• Kraftvolle und sanfte Selbstzentrierung durch mechanische oder hydraulische Dämpferstreben
• KRONE Jet-Effekt für optimale Zinkenführung beim Ausheben und Absenken
• Serienmäßiges Vierrad-Fahrwerk mit großvolumiger Bereifung

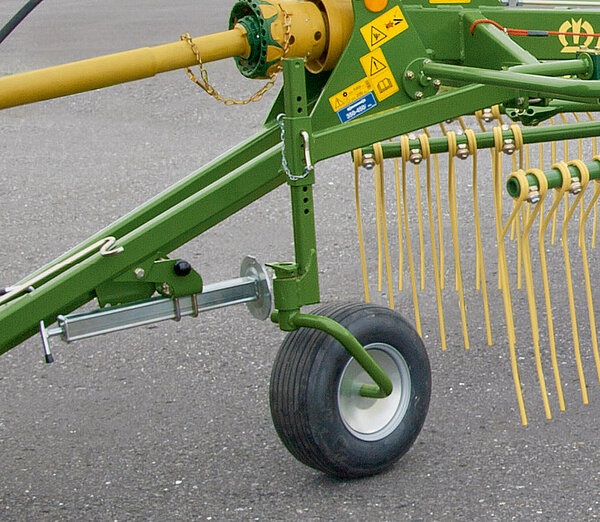

• Optionales vorderes Tastrad zur optimalen Konturführung auf unebenem Terrain

Die Swadro Einkreiselschwader leisten Großartiges im Einsatz. Das Zusammenspiel aus Dämpferstreben, Ausgleichsschwinge und gezogener Kreiselaufhängung sorgt für bestmögliches Nachlaufverhalten. Die großvolumigen und nahe am Zinken laufende Kreiselbereifung führt den Kreisel exakt entlang der Bodenkontur. So bleibt kein Halm liegen, und die Grasnarbe wird nicht beschädigt.

Der nachlaufgelenkte Anbaubock folgt dem Schlepper spurtreu und sauber in Kurvenfahrten. Durch die intelligente Ausgleichschwinge sind enge Manöver am Feldrand oder in Ausläufern kein Problem. In Kombination mit den Dämpferstreben wird das Schlingern in Arbeitsstellung verhindert, und es entstehen gerade und gleichmäßige Schwade. Wird die Maschine ausgehoben, zentriert sich diese exakt und automatisch in Mittelstellung hinter dem Traktor. Ebenso entfällt so die separate Transportsicherung für die Straßenfahrt.

Durch den Aufbau des Schwaders mit beweglichem Anbaubock erzeugt dieser beim Ausheben und Absenken ebenso den Jet-Effekt wie größere Schwader mit Transportfahrwerk. So bleibt auch bei den Swadro S Einkreiselschwadern das Futter sauber und die Grasnarbe unbeschädigt.

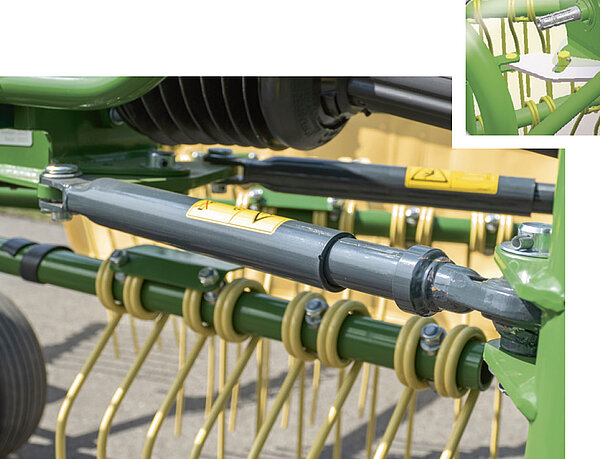

Serienmäßig sind die Swadro S Einkreiselschwader mit mechanischen Dämpferstreben ausgestattet. Das federbelastete Dämpfersystem sorgt für einen exakten Nachlauf des Schwaders bei Kurvenfahrt und zentriert den Swadro automatisch beim Ausheben.

Optional können die Swadro S mit hydraulischen Dämpferstreben ausgestattet werden. Bei extrem hügeligem und schwierigem Gelände sorgen die hydraulischen Dämpferstreben für exakten Nachlauf sowie Hangstabilität der Einkreiselschwader ohne Leistungseinbußen.

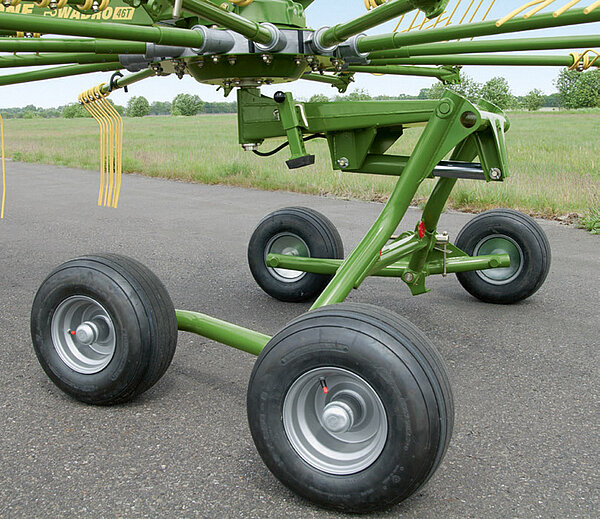

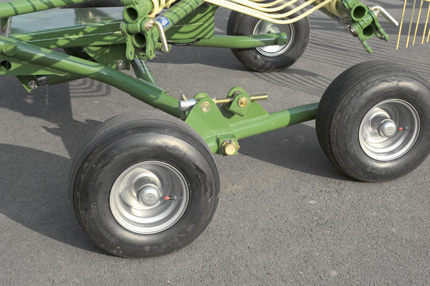

Serienmäßig sind die Swadro S Einkreiselschwader mit einem Vierrad-Fahrwerk ausgestattet. Durch die sehr nah an den Zinken laufenden Tasträder folgt der Kreisel jeder Bodenkontur, ohne Schmutz ins Futter zu transportieren oder die Grasnarbe zu beschädigen. Optimale Voraussetzungen für beste Futterqualität. Durch das optional verfügbare vordere Tastrad kann die Konturführung nochmals verbessert werden.

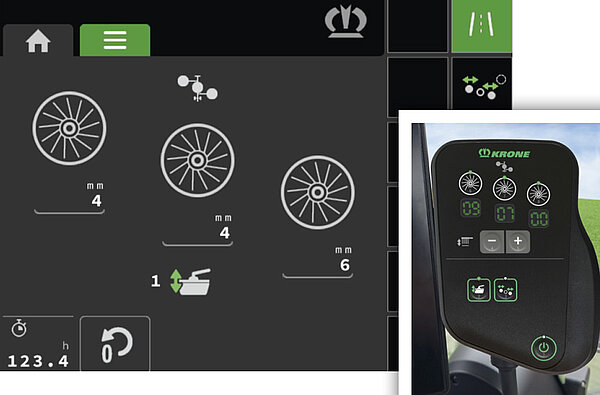

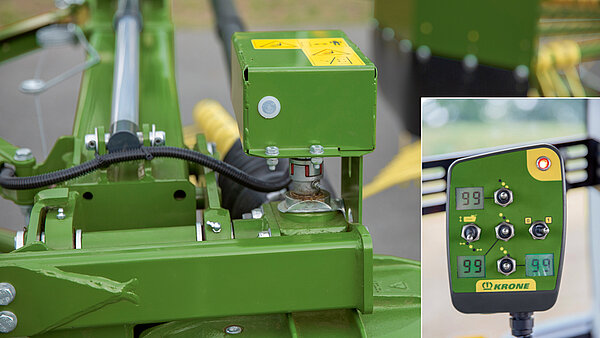

• Millimetergenaue Kreiselhöheneinstellung mit Anzeige
• Komfortable Schwadtuchklappung ohne Kraftanstrengung
• Klappbare Zinkenarme mit spiel- und verschleißfreier Klappstelle

Die Swadro S Einkreiselschwader zeichnen sich durch einmaligen Bedienkomfort aus. Egal, ob Rechhöhe oder Schwadbreite eingestellt werden soll. Serienmäßig erfolgt das bequem von der linken Maschinenseite oder wahlweise schnell und bequem aus der Schlepperkabine. Die klappbaren Zinkenarme sorgen für ein schnelles und einfaches Umsetzen der Swadro Einkreiselschwader ohne lästiges Schleppen von Zinkenarmen.

Per Handkurbel kann die Rechhöhe einfach und millimetergenau an die unterschiedlichsten Bedingungen angepasst werden. Mit Hilfe der Anzeigeskala kann die Rechhöhe ohne Messen einfach und exakt auf die Schnitthöhe des Mähwerks eingestellt werden.

Mit der elektrischen Kreiselhöhenverstellung kann bequem aus der Kabine die Kreiselhöhe an die Flächenbedingungen angepasst werden. Dank des Anzeigedisplays in der Kabine ist so eine schnelle und exakte Anpassung der Rechhöhe ohne Absteigen möglich. Das spart wertvolle Zeit zum Schwaden.

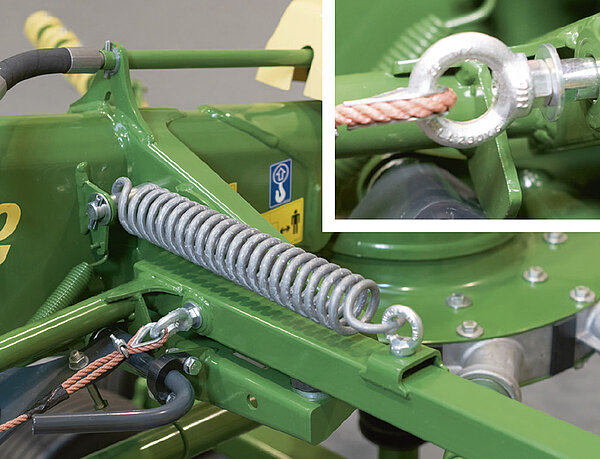

Serienmäßig wird das Schwadtuch manuell von Hand geklappt und die Schwadbreite eingestellt. Das Ein- und Ausklappen wird durch eine Feder unterstützt. Zusätzlich wird durch den Klappvorgang die Verdrehsicherung des Kreisels gelöst – das schützt vor Fehlbedienung.

Auf Wunsch kann das Schwadtuch hydraulisch geklappt und verstellt werden. Mit einem doppeltwirkenden Steuergerät wird das Schwadtuch erst hydraulisch ausgeklappt und kann dann auf die gewünschte Schwadbreite ausgefahren werden. Das Einklappen erfolgt in umgekehrter Reihenfolge. Dank der Endlagendämpfung im Hydraulikzylinder erfolgt ein sanfter und schonender Klappvorgang.

• Große Arbeitsbreite
• Geringer Leistungsbedarf
• Zugdeichsel mit Parallelogrammsteuerung
• Tandemachse mit 18″-Bereifung serienmäßig

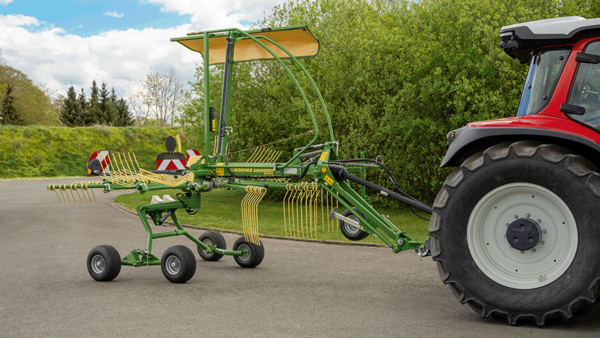

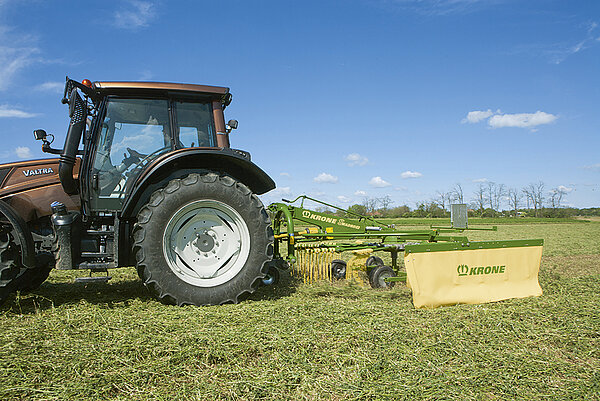

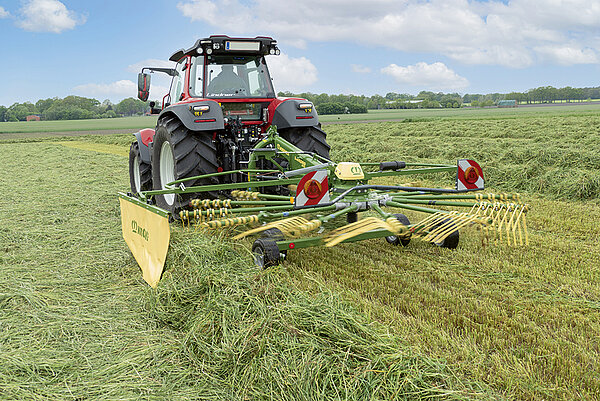

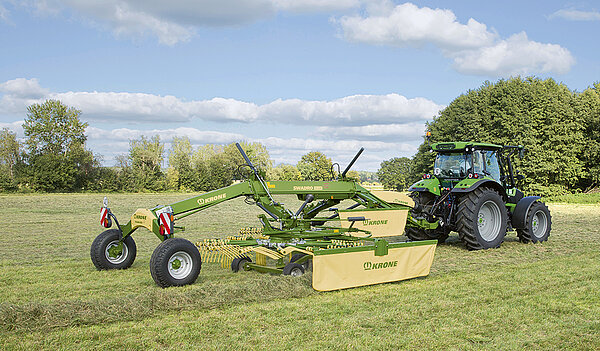

Mit dem gezogenen Einkreiselschwader Swadro S 460 DB von KRONE kann mit kleinen Traktoren großes vollbracht werden. Durch die spezielle Form des Anbaus an den Traktor und das Kreiselfahrwerk, welches gleichzeitig auch als Transportfahrwerk dient, entsteht bei ausgehobener Maschine nur eine sehr geringe Stützlast, wodurch die Entlastung der Vorderachse minimal ist. Dadurch können auch kleine und leichte Traktoren schlagkräftig in den Ernteprozess integriert werden.

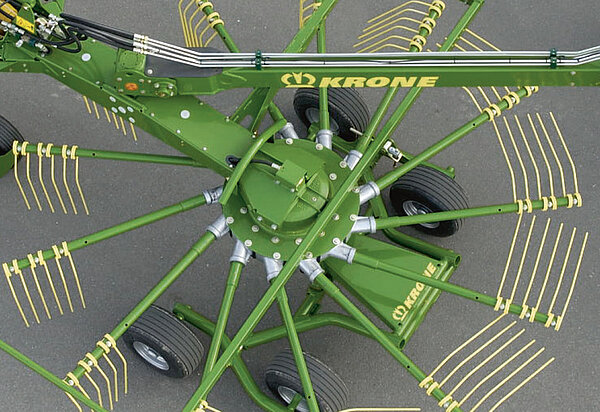

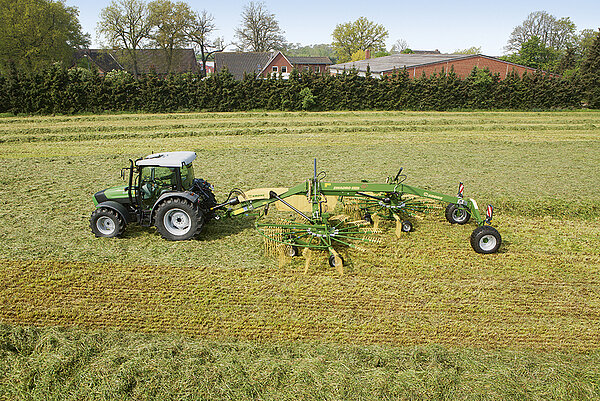

Das Kreiselfahrwerk des Swadro S 460 DB ist serienmäßig mit Tandemachsen und einer 18“-Super-Ballon-Bereifung ausgestattet. Dadurch ergibt sich ein sicherer Straßentransport bis 40 km/h und ein größtmöglicher Abtastbereich des Bodens im Feldeinsatz. Durch die sieben serienmäßig vorhandenen klappbaren Zinkenarme lässt sich die Maschine schnell und einfach auf eine Transportbreite unter 3 m bringen, sodass ein Feldwechsel zügig beendet ist.

Das Tastrad gewährleistet durch seine serienmäßige nachlaufgelenkte Konstruktion eine zuverlässige Führung der Zinken in der Höhe. Dadurch wird nicht nur der Rohascheeintrag in das Futter vermieden, sondern auch eine Beschädigung der Grasnarbe effektiv verhindert. Das Ergebnis: eine erstklassige Futterqualität, auch beim Folgeschnitt.

Um auch bei hohen Futtermengen saubere Schwadkanten zu erzeugen und Rechverluste zu verhindern, kann die Kreiselquerneigung direkt am Fahrwerk eingestellt werden. Über eine Spindel lässt sich die Neigung des Kreisels präzise anpassen, um das Ausweichen der Zinken optimal auszugleichen.

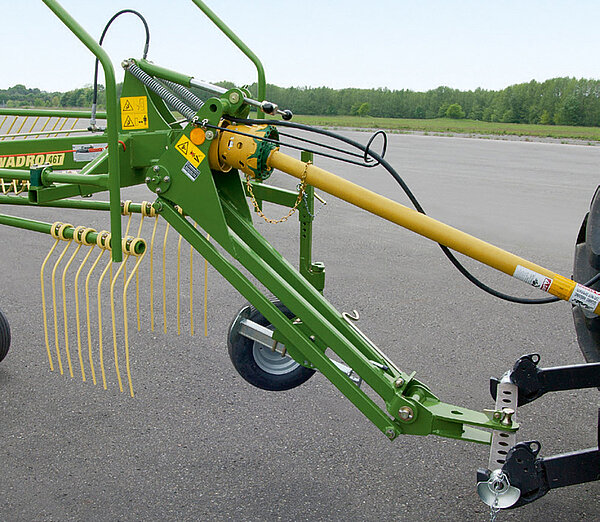

Die Maschine wird über die Zugdeichsel an den Traktor gekoppelt. Eine Parallelogrammsteuerung sorgt dafür, dass die Anhängung beim Heben und Senken stets gerade bleibt. Der hydraulische Aushub der Kreisel erfolgt über einen Zylinder direkt am Fahrwerk sowie einen Zylinder zwischen der höhenverstellbaren Deichsel und dem Rahmen. Diese sind perfekt aufeinander abgestimmt, sodass beim Heben und Senken des Kreisels ein Jet-Effekt entsteht. Dadurch wird das Einstechen der Zinken in den Boden vermieden, das Futter bleibt sauber und die Grasnarbe intakt.

Die Einstellung der Arbeitshöhe ist einfach und präzise. Sie erfolgt mit Hilfe einer einstellbaren Stütze am Fahrwerk. Über eine Anzeigeskala lässt sich die Arbeitshöhe genau einstellen.

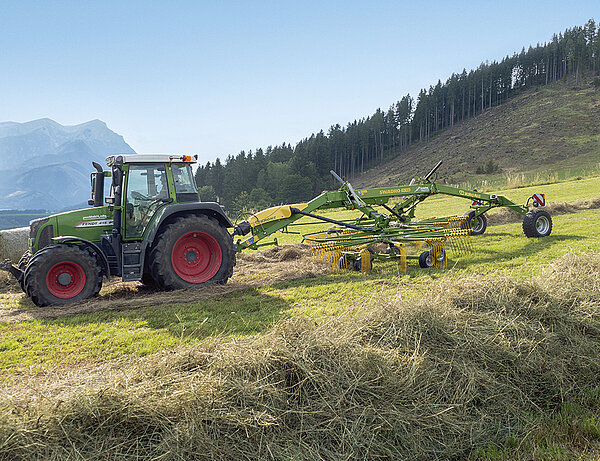

Beim Einkreiselschwader ist nicht die Zapfwellenleistung der begrenzende Faktor, sondern das beim Ausheben vielfach zu geringe Gewicht auf der Vorderachse des Traktors. Hier bietet der Swadro S 460 DB als gezogene Maschine die richtige Lösung und ermöglicht auch in Hanglagen den Einsatz kleinerer und leichterer Traktoren. Der Swadro S 460 DB überzeugt mit seinem geringen Leistungsbedarf.

• Sauberer Futterfluss innerhalb des Schwaders für maximale Rechleistung
• Steigerung der Flächenleistung von Ladewagen, Presse und Feldhäcksler
• Keine Schwadverzopfung für maximale Auslastung der Erntekette

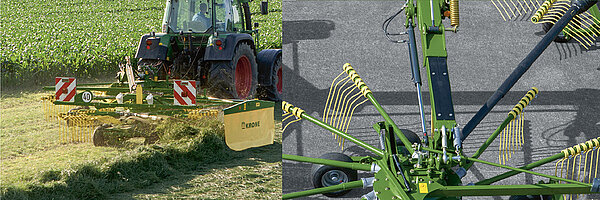

­Das KRONE Easy-Line Antriebskonzept sorgt dafür, dass die vorderen Kreisel des Schwaders rund 10 % schneller drehen als die hinteren. Vor diesen wird das Futter breitflächig auf dem vorhandenen Futter abgelegt und anschließend zu einem verzopfungsfreien kastenförmigen Schwad zusammengelegt. Durch das Easy-Line Antriebskonzept kommt das Futter nach der Aufnahme nicht erneut mit dem Boden in Kontakt.

Die KRONE Swadro Seitenschwader haben einen komplett mechanischen Antriebsstrang. Jeder Kreisel ist einzeln gegen Überlast abgesichert. Durch die spezielle Anordnung der Antriebswellen ist ein sicherer und kraftstoffschonender Antrieb in allen Situationen gewährleistet.

• Einzel- und Doppelschwadablage
• Schwadablage rechts
• Variable Arbeitsbreite
• Hydraulische Schwadtuchverstellung
• 13 Zinkenarme pro Kreisel

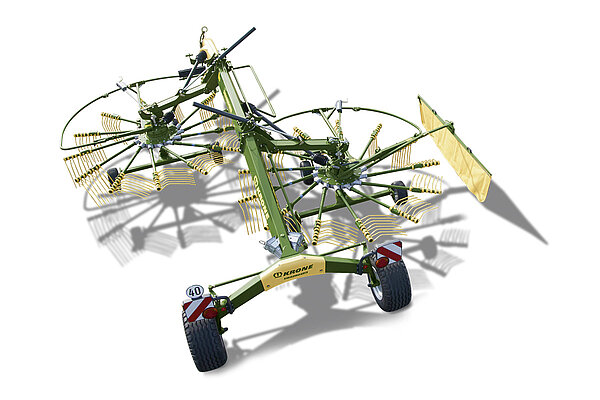

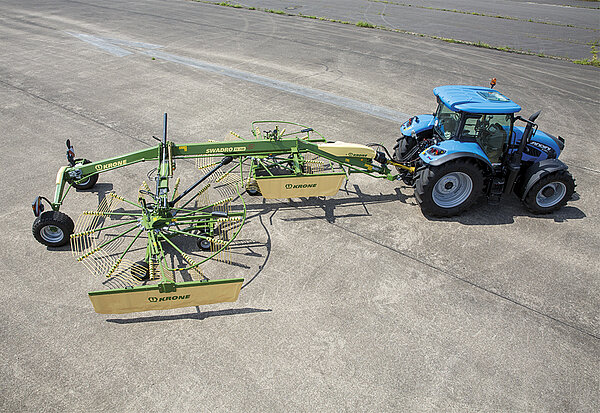

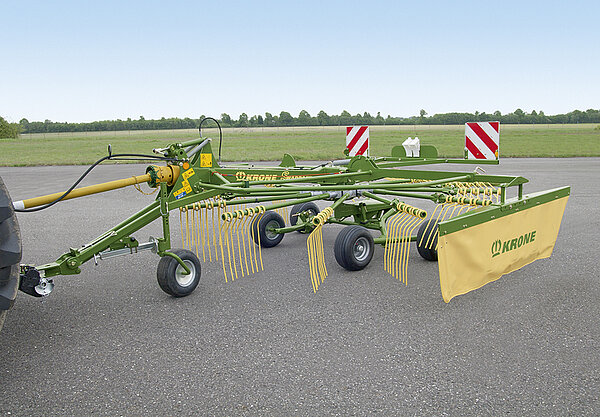

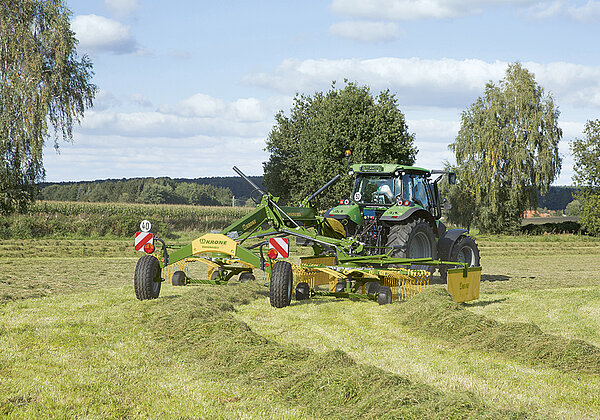

Beim Zweikreisel-Seitenschwader 710/26 T von KRONE stimmt nicht nur das Preis-Leistungsverhältnis, sondern er bietet mit seinen 13 Zinkenarmen je Kreisel auch sauberste Recharbeit. Der Swadro 710/26 T kann sowohl ein Einzelschwad, ein Doppelschwad als auch zwei kleine Schwade ablegen.

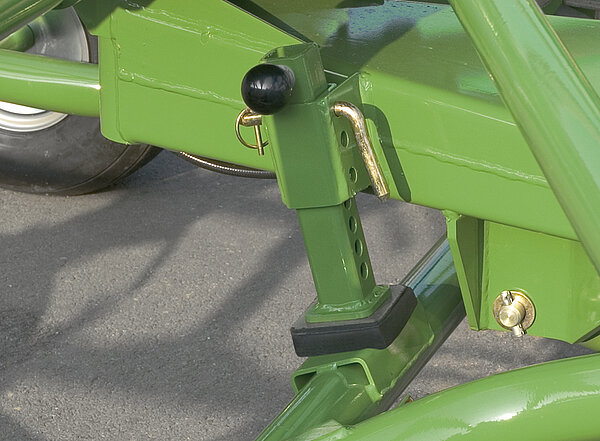

Die Deichsel ist höhenverstellbar, die Zugöse parallelogrammgesteuert. Der Hydraulikzylinder an der Deichsel hält den vorderen Kreisel beim Einsetzen und Ausheben waagerecht.

Breit ausgelegt mit 18"-Bereifung für eine Top-Bodenanpassung. Für beste Hangstabilität sind die vorderen Räder jeweils weit außen positioniert. Die Einstellung der Arbeitstiefe erfolgt über einstellbare Stützen, die über Bolzen im Lochsegment arretiert werden.

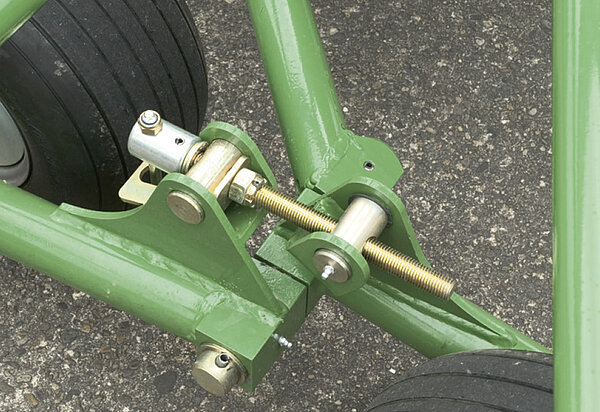

Die Querneigung des Kreisels lässt sich leicht über eine Spindel einstellen. So können die Kreisel insbesondere bei schwerem Futter auch in Richtung Schwadtuch, wo die Zinken mehr Masse bewegen müssen, sauber arbeiten.

Die Einschwadablage nach rechts ist ideal für Bergemaschinen mit großer Aufnahmekapazität und bei geringem Futterbestand. Über den Schwenkzylinder lässt sich auch die Arbeitsbreite variieren.

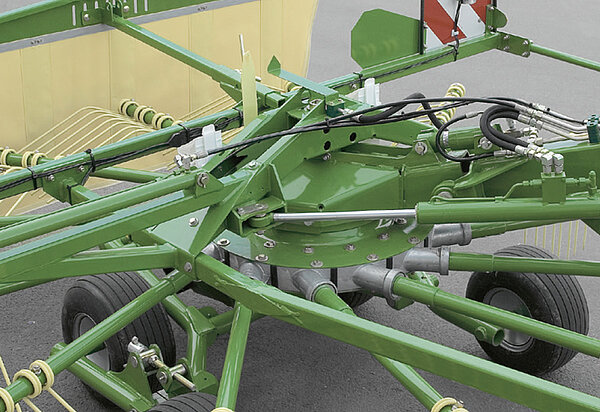

Das Schwenken des hinteren Kreisels geht schnell und einfach per Schwenkzylinder vom Traktorsitz aus. Je nach Einstellung kann so das gesamte Erntegut bewegt werden.

Die Zweischwadablage nach links wird eingesetzt bei Bergemaschinen mit geringer Aufnahmekapazität, bei voluminösem Futter, viel Masse oder zum Nachtschwaden.

Doppelschwadablage: Ein Doppelschwad aus 12,40 m

Da die Bedienelemente in der Traktorkabine ebenfalls rechtsseitig angeordnet sind, bieten diese Schwader höchsten Fahrkomfort.

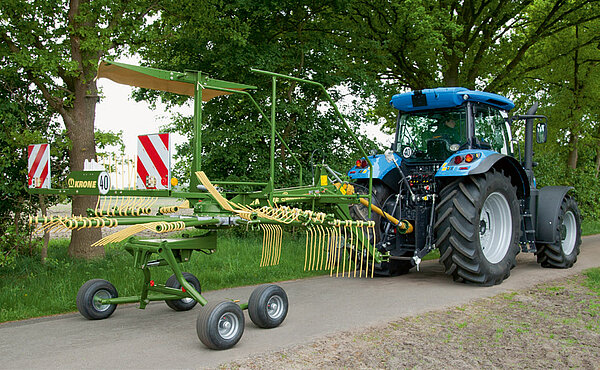

Zugelassen für 40 km/h: Schnelles Umsetzen und damit geringere Transportzeiten sind wesentliche Kriterien, welche die Schlagkraft einer Maschine erhöhen. Die breit ausgelegten Tandemachsen mit 18"-Bereifung bieten ideale Voraussetzungen für hohe Fahrgeschwindigkeiten.

Mit der vorderen Verstellspindel wird die Rahmenneigung an die Arbeitshöhe angepasst. Beim Ausheben wird der Rahmen über den Zylinder vorne zuerst angehoben, und die Zinken stechen nicht in den Boden ein.

Vordere Tasträder für die perfekte Kreiselführung in Kombination mit der kardanischen Anlenkung. Sie sind nachlaufend, in der Höhe verstellbar und können je nach Futtermenge zusätzlich seitlich versetzt werden.

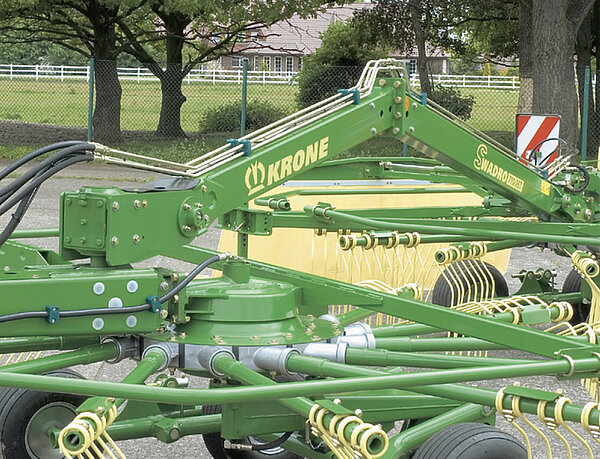

Der hält was aus: Der Hauptrahmen mit seinem Vierkantprofil ist stabil ausgelegt und hält harten Belastungen stand. Das gibt Sicherheit bei schneller Fahrt auf unbefestigten Wegen und bei der Arbeit unter schwierigen Einsatzbedingungen.

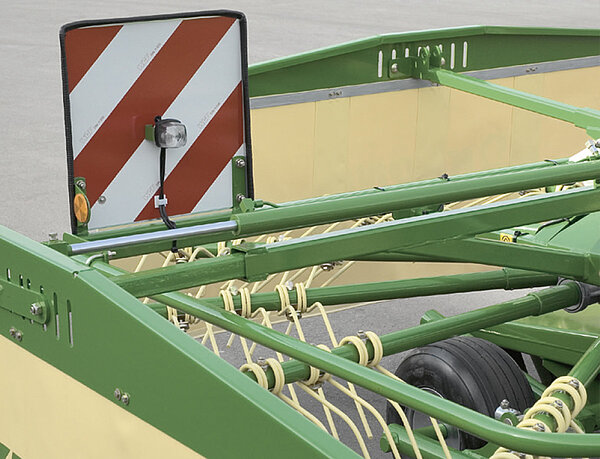

Komfortabel: Die hydraulische Schwadtuchverstellung am hinteren Kreisel. Die Verstellung für unterschiedliche Schwadbreiten erfolgt vom Traktorsitz aus. Für den Straßentransport wird das Tuch hydraulisch eingezogen.

• Perfekt für Einschwad-, Doppelschwad- und Zweischwadablage
• Einfaches Vorgewendemanagement durch große Bodenfreiheit und hydraulische Folgeschaltung der Kreisel beim Ausheben und Einsetzen
• Optionaler Einkreiselaushub, ideal für Arbeiten auf Flächen mit Ausläufern
• Sehr kompakt im Transport durch einzigartiges Rahmenkonzept

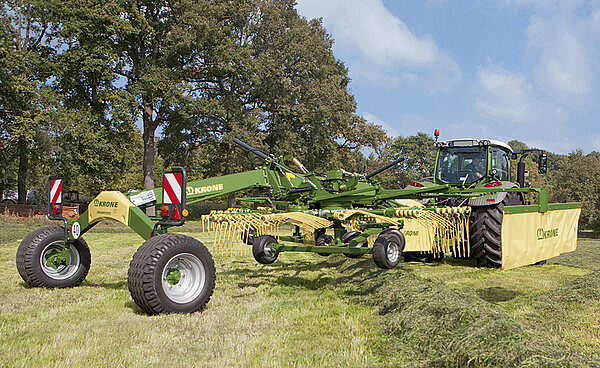

Die gezogenen Seitenschwader Swadro TS von KRONE werden mit Arbeitsbreiten von 6,20 m bis 7,40 m für Einschwad- und Doppelschwadablage ­angeboten. Serienmäßig ist bei der Twin Version zusätzlich die Zweischwadablage möglich. ­Dadurch ­können bei dieser Variante­ ­Arbeitsbreiten zwischen 6,92 m und 8,20 m realisiert werden.

Die Einschwadablage: Die Swadro TS können einfach und schnell an Futterbestand und Bergetechnik angepasst werden. Die Einschwadablage ist ideal bei geringen Futterbeständen und beim Einsatz von Pressen oder Ladewagen. Der vordere Kreisel dreht schneller als der hintere. Dies verhindert sicher eine Schwadverzopfung.

Die Doppelschwadablage: Werden bei Hin- und Rückfahrt zwei Einzelschwade zusammengelegt, dann können mit den Swadro TS Gesamtarbeitsbreiten von bis zu 15 m erreicht werden. Die Doppelschwadablage verbessert die Auslastung leistungsstarker Erntemaschinen.

Die Zweischwadablage mit dem TS Twin: Die Swadro TS Twin verfügen serienmäßig über teleskopierbare Auslegearme. Ein optionales vorderes Schwadtuch vervollständigt die Ausrüstung für eine Zweischwadablage.

Das schnelle Umstellen auf Zweischwadablage: Der Swadro TS Twin kann sehr einfach von Ein- auf Zweischwadablage umgerüstet werden. Hierzu ­werden die beiden Auslegearme hydraulisch tele­skopiert, um Platz für das zweite Schwad zu schaffen. Zusätzlich kann optional das vordere Schwadtuch ­abgeklappt werden.

Das vordere Schwadtuch klappt automatisch hydraulisch in Arbeitsposition, sobald die Auslegerarme in Twin-Position gefahren werden. Das hintere Schwadtuch wird automatisch beim Absetzen des Kreisels in die Arbeitsstellung geschwenkt. Zur Feineinstellung des hinteren Schwadtuches können der seitliche Abstand zum Kreisel, die Höhe über dem Boden und die Lage des Tuches in Fahrtrichtung angepasst werden.

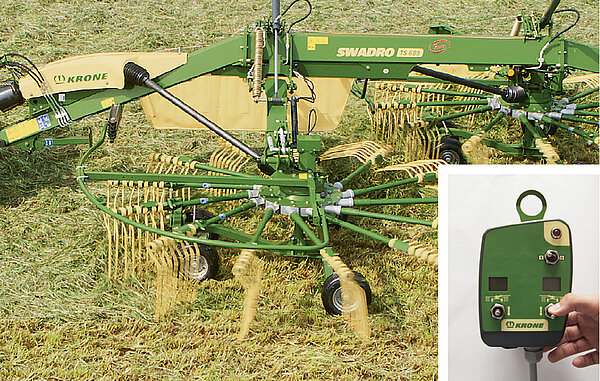

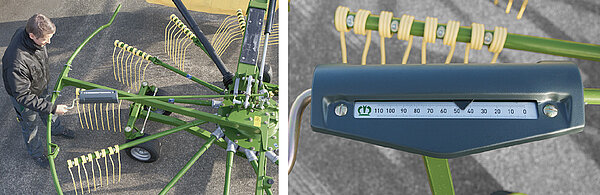

Die Kreiselhöhenverstellung von Hand: Grundausrüstung ist die stufenlose Einstellung der Kreiselhöhe mit einer Handkurbel. Sie befindet sich in bequemer Arbeitshöhe am Rand der Kreisel. Die große, justierbare Einstellskala ist gut ablesbar. Beide Kreisel können bei Bedarf auf den Millimeter genau eingestellt werden.

Bei wechselnder Einsatzbedingungen bietet sich der Einsatz der optionalen elektrischen ­Kreiselhöhenverstellung an. Über eine Bedienbox mit Display in der Traktorkabine werden zwei Stellmotoren gesteuert, mit denen während der Fahrt die Rechhöhe zeitsparend und millimetergenau angepasst werden kann. Optional lassen sich über die Bedienbox auch die Kreisel einzeln ausheben, um keilförmig auslaufende Flächen optimal zu schwaden.

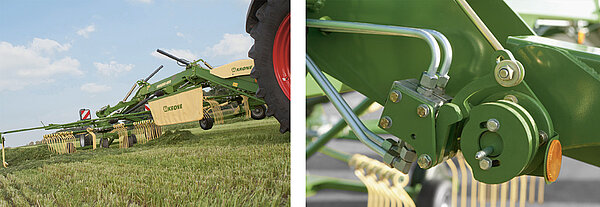

Die gleichmäßigen Schwadanfänge und -enden: Durch eine hydraulische Folgeschaltung wird erst der vordere und dann der hintere Kreisel von der Arbeitsstellung in die Vorgewendestellung geschwenkt. Die für die Folgeschaltung notwendigen Hydraulikventile werden mechanisch über eine robuste Schaltkulisse gesteuert. Die Zeitverzögerung zwischen vorderem und hinterem Auslegerarm ist einstellbar.

Fahrwerk und Rahmen sind durch groß dimensionierte Profilrohre besonders stabil. Durch den hohen Rahmen und den weiten Aushub der Kreisel haben die Zinken bis zu 50 cm Bodenfreiheit. So können auch hohe Schwade problemlos überfahren werden.

Die beiden Hauptantriebe der Kreisel liegen ­deutlich ­außerhalb der Maschinenmitte. Auch in der Vorgewende­stellung ist so ein ruhiger Lauf der Antriebswellen gewährleistet. Zur Entlastung der Kreisel ­während des Schwadens können starke Zugfedern das Gewicht auf Rahmen und Fahrwerk verlagern.

Bereits nach dem hydraulischen Hochklappen der ­Seitenarme und dem automatischen Absenken des seitlichen Schwadtuches liegt die Transporthöhe unter 4 m.

Reifengröße und Spurweite sind variabel. Alle Swadro TS und TS Twin ­können mit der Bereifung 11.5/80-15.3/10 PR (Bild links) oder für den ­Einsatz auf weniger tragfähigen Böden und in Hanglagen mit Reifen der Größe 15.0/55-17/10 PR (Bild rechts) ausgerüstet werden. Die Transportbreite beträgt maximal 2,90 m.

Bei schmaler Bereifung lässt sich die Spurweite um 6 cm vergrößern. Hierzu werden durch Umsetzen von je einer Abstandshülse an den Radarmen die Radachsen um jeweils 3 cm nach außen verschoben.

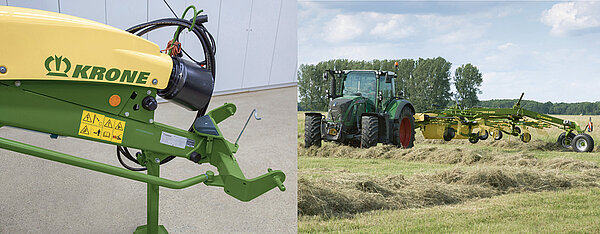

Bei allen Swadro TS und TS Twin sind Zweipunkt-Anbaubock und Rahmen über ein kugelgelagertes Gelenk miteinander verbunden. In Kurvenfahrten wird über eine Lenkstange die Achsschenkellenkung des Fahrwerks gesteuert. Das macht die Schwader besonders wendig. Auch auf kleineren und ungünstig geschnittenen Flächen bleibt kein Schnittgut liegen, da ohne zusätzliches Rangieren alle Bereiche mit den Kreiseln einfach erreicht werden können.

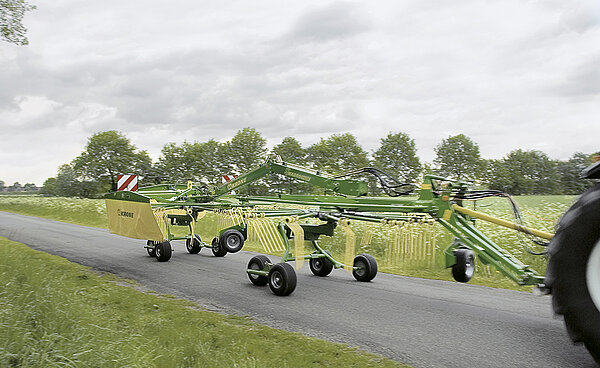

Durch die große Seitenstabilität des Fahrwerkes haben die Schwader Swadro TS immer ein hervorragendes Nachlaufverhalten und liegen auch noch bei höheren Geschwindigkeiten ruhig und sicher auf der Straße.

• Hohe Schlagkraft mit 9,70 m Arbeitsbreite
• Elektrische Arbeitshöhenverstellung mit Kreiselhöhenanzeige
• Hydraulisch verstellbare Nachlauflenkung für optimales Fahrverhalten auf der Straße

Raking nearly 20 metres into one double
windrow, the KRONE
Swadro TS 970 is the ideal
match for a high-capacity precision-chop
forage harvester. The KRONE
Swadro TS
970 three-rotor side rotor rake fulfils this task
to the full, impresses with an output of up to
10 ha/h and makes the harvesting chain even
more economical. A wide wheel base and Ackermann
steering give this high-capacity rake
an enormous agility and very easy shunting.

Wechselnde Einsatzverhältnisse erfordern oft eine unverzügliche Einstellung der Arbeitshöhe. Das funktioniert während der Fahrt über wetterfeste elektrische Stellmotoren, die vom Fahrer über eine elektrische Bedienbox eingestellt werden. Die Arbeitshöhe jedes Kreisels ist per Taster separat verstellbar und lässt sich auf dem Display ablesen.

Das Schwadtuch des Swadro 970 lässt sich (optional) hydraulisch in eine Warteposition schwenken. Dadurch kann das Schwadtuch bei Doppelschwadablage einfach und komfortabel angehoben werden. Dies verhindert ein Herausziehen von Futter aus dem vorherigen Schwad und steigert die Effizienz der nachfolgenden Erntemaschinen. Beim Klappen der Kreisel in die Transportstellung wird das Schwadtuch automatisch mit eingeklappt und bleibt so unter 4 m Höhe. Beim Wechsel in die Arbeitsstellung klappt es automatisch wieder in die vorherige Position aus.

Mithilfe eines hydraulischen Zylinders auf dem Anbaubock (Bild links) lässt sich der Lenkeinschlag des Transportfahrwerks (Bild rechts) einfach verstellen. Diese Achsschenkellenkung ermöglicht ein optimales Nachlaufverhalten und hervorragende Wendigkeit.

Der vordere und der mittlere Kreisel mit ihren jeweils 13 Zinkenarmen drehen mit einer höheren Geschwindigkeit als der hintere. Somit wird das Futter möglichst breit vor dem langsamer drehenden hinteren Kreisel abgelegt. Dieser bildet dadurch mit seinen 13 Zinkenarmen mit jeweils 5 Doppelzinken lockere und unverzopfte Schwade, wodurch die nachfolgende Erntemaschine optimal ausgelastet werden kann.

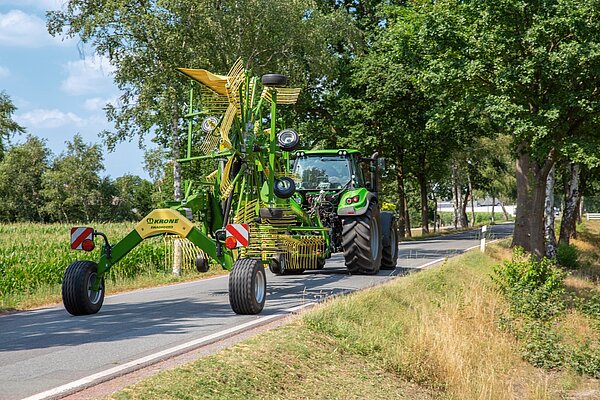

Schnell lassen sich die drei Kreisel in Transportstellung bringen. Da der Kreiseldurchmesser des mittleren Kreisels unter 3,00 m liegt, erübrigt sich ein Einklappen der Zinkenarme am mittleren Kreisel.

Hier wird kein Futter in den Boden gefahren. Denn der Traktor vom Swadro TS  970 läuft in der Fahrspur des KRONE Hochleistungs-Mähaufbereiters BiG M.
