BiG M 450

• Potente ed efficiente motore Liebherr con 449 CV
• Massima produttività grazie ai 9,90 m di larghezza operativa
• Condizionatore con flagelli in acciaio o rulli (in gomma o acciaio)
• Barre falcianti Heavy Duty con protezione SafeCut
• Assali regolabili idraulicamente maggiore
• KRONE GPS Guidance e SectionControl: massima efficienza ed elevato comfort

Con BiG M 450 KRONE ha professionalizzato ancora di più nel suo complesso la falciatrice semovente.
Appezzamenti grandi o piccoli, su terreno piano, sui pendii o su terreno cedevole o irregolare – l'ampia larghezza operativa, la maneggevolezza, le enormi riserve di potenza e l'ottimale ripartizione delle masse rendono BiG M 450 perfettamente adatta per ogni contesto operativo a livello mondiale.

• Ripartizione ottimale delle masse – preserva la cotica erbosa
• Enorme maneggevolezza grazie alle soluzioni adottate
• Raggruppa-andana opzionale
• Elevata stabilità grazie al baricentro basso
• Su strada a 40 km/h
• Tempi minimi di approntamento

BiG M 450 assicura transiti confortevoli sia in campo sino con velocità sino a 25 km/h come anche su strada a 40 km/h, con numero di giri motore ridotti a 1250 rpm. Entrambi gli assali sono dotati di sospensioni idropneumatiche. Con la riduzione fino a 15 cm della luce da terra l'altezza su strada non supera i quattro metri.

Con entrambe le cofanature chiuse il prodotto tagliato viene convogliato dalle coclee verso il centro per poi essere depositato in un'unica andana. È anche possibile chiudere un solo cofano, ad esempio se si vuole falciare a bordo campo. Si incrementa così sensibilmente la produttività anche delle macchine seguenti.

La trazione tramite motori radiali e l'angolo di sterzata di oltre 50° rendono BiG M molto maneggevole. Questo ne permette l'impiego anche negli appezzamenti più piccoli. L'eccellente ripartizione dei pesi dal frontale al posteriore (64 a 36%) assicura l'avanzamento della falciatrice anche su terreni con condizioni sfavorevoli.

In occasione dell'Agritechnica 2017 KRONE ha presentato per la prima volta al pubblico la quinta generazione della falciacondizionatrice semovente BiG M,completamente rivista, la cui larghezza operativa arriva sino a 9,90 m. Il nuovo motore Liebherr a 6 cilindri in linea, dotato di tecnologia PowerSplit, con 449 CV offre abbondanti riserve di potenza.

Il 20 maggio 1996 venne presentata al pubblico la prima BiG M. Era dotata di affidabili barre EasyCut con 9,10 m di larghezza operativa. Il motore disponeva di una potenza di 300 CV.

• Azionamento diretto tramite cinghie ed alberi di trasmissione
• Regolazione continua dell'altezza di taglio tramite cilindri idraulici
• Spostamento laterale della barra anteriore in opzione dipendente dallo sterzo
• Attacco baricentrico delle barre laterali DuoGrip

Le soluzioni innovative adottate permettono di ottenere con BiG M 450 la massima produttività, oltre 17 ettari/ora. Il motore longitudinale trasmette la sua potenza alle tre barre falcianti la tramite cinghie ed alberi di trasmissione. Il massimo comfort è offerto dalla regolazione idraulica dell'altezza di taglio, gestibile dalla cabina, e dalla regolazione interamente idraulica della pressione di appoggio.

In opzione è disponibile lo spostamento automatico della barra frontale. Tramite un sensore viene rilevato l'angolo di sterzata delle ruote del trattore ed attivato di conseguenza lo spostamento idraulico della barra verso sinistra o verso destra. Questo sistema permette di evitare le strisce non tagliate nelle curve strette e quando si lavora sui pendii.

La protezione impatti permette alle barre falcianti laterali di ripiegarsi all'indietro e verso l'alto in caso di impatto contro ostacoli. Una volta superato l'ostacolo viene automaticamente ripresa la posizione operativa iniziale.

DuoGrip: Le due barre falcianti laterali sono dotate di attacco baricentrico snodabile. Questo una pressione di appoggio costante sull'intera larghezza di lavoro. Due guide parallele assorbono le sollecitazioni laterali. L'ampia possibilità di escursione garantisce un taglio uniforme e pulito anche sui pendii, sugli argini e sulle scarpate.

La pressione di appoggio e l'altezza di taglio sono regolabili sulla barra anteriore e su quelle laterali idraulicamente, comodamente dalla cabina. È inoltre possibile memorizzare e richiamare con il joystick due valori per l'altezza di taglio ed altrettanti per la pressione di appoggio.

Nelle falciatrici BiG M 450 la potenza viene trasmessa dal motore alle tre barre falcianti con elevata efficienza. La scatola di trasmissione principale è installata a ridosso del motore longitudinale. Da essa la potenza viene trasmessa alle singole barre tramite cinghie ed alberi cardanici.

• Barra Heavy Duty integralmente saldata e lubrificata a vita
• Protezione SafeCut per ogni singolo disco di taglio
• Azionamento efficiente a satelliti, interno alla barra
• Sistema SmartCut per un taglio perfetto
• Migliore protezione dall'usura

I modelli BiG M 450 sono dotati di affidabili barre falcianti EasyCut, con la loro consueta costruzione estremamente stabile ed in esecuzione Heavy Duty. Tramite scatole di trasmissione la potenza raggiunge le ben dimensionate e stabili ruote dentate nella barra, per poi azionare i dischi di taglio con gli ingranaggi satellitari. KRONE SmartCut assicura un taglio perfetto grazie all'ampia sovrapposizione delle traiettorie divergenti dei dischi di taglio. SafeCut protegge dai danni causati dai corpi estranei.

Le lame ruotano liberamente a 360°, vantaggioso anche in caso di corpi estranei. I rinforzi applicati sui dischi falcianti riducono ulteriormente l'usura.

Le lame sono facilmente sostituibili in pochi secondi usando l'apposita chiave presente sul mezzo.

SafeCut: Ogni singolo disco è protetto singolarmente. In presenza di un corpo estraneo la spina in seguito all'impatto si spezza. A quel punto il disco sale autonomamente di circa 15 mm avvitandosi sull'albero del supporto, allontanandosi così dalla zona di pericolo e dalle lame dei dischi limitrofi.

Con le ampie slitte della barra a pressione di appoggio è minimale e la cotica erbosa viene preservata. Inoltre proteggono la barra da possibili danneggiamenti. Sono anche disponibili in opzione le sovraslitte supplementari, consigliate per terreni sassosi.

Dato che in caso di accoppiamento i dischi girano sia in senso antiorario così come in senso orario rispetto alla direzione di marcia, una corretta sovrapposizione delle traiettorie delle lame è essenziale per ottenere un taglio senza strisce. La sovrapposizione della traiettorie delle lame dei dischi divergenti e ruotanti in senso orario è incrementata: taglio senza strisce anche con foraggio giovane e poco abbondante. La minore sovrapposizione tra le lame ruotanti in senso antiorario smaltisce grossi quantitativi di prodotto.

L'azionamento a satelliti assicura un funzionamento regolare ed usura ridotta, grazie alla velocità ridotta permessa dall'ampia dimensione delle ruote dentate. I dischi di taglio posti verso il bordo anteriore assicurano un taglio pulito.

• Condizionatore ad alte prestazioni per foraggi a stelo
• Condizionamento lungo l'intera larghezza operativa
• Flagelli a V in acciaio, intensivi e delicati
• La regolazione dell'intensità non richiede attrezzi

Il condizionatore KRONE CV assicura l'essiccatura rapida ed uniforme del foraggio ed elevata produttività. L'intensità di condizionamento è regolabile tramite la velocità di rotazione (700 o 1000 rpm) ed impostando la distanza dalla lamiera striata, facilmente e senza attrezzi.

Dalla scatola di trasmissione laterale è possibile impostare senza attrezza i 700 o i 1000 giri al minuto. Questo permette di adattare facilmente e rapidamente l'intensità di condizionamento ai vari contesti operativi.

Le falciatrici laterali di BiG M 450 sono azionate tramite alberi cardanici. Il nuovo azionamento laterale presenta diversi vantaggi: i due condizionatori sono interi ed operano sull'intera larghezza operativa. La mancanza della trasmissione posta centralmente lascia spazio libero tra la barra falciante ed il condizionatore. Si ottiene così maggiore produttività con minore fabbisogno di potenza.

Una leva permette di regolare manualmente la distanza della lamiera striata rispetto ai flagelli. Ad una minore distanza rispetto ai flagelli risulterà una maggiore intensità di condizionamento.

Il condizionatore, con un diametro di ben 64 cm, è dotato di flagelli a V in acciaio; il prodotto passando tra essi ed una lamiera striata regolabile perde lo strato di protezione ceroso superficiale. I flagelli realizzati in acciaio indurito, estremamente potenti, lavorano a presa sull'intera larghezza di taglio.

• A scelta con rulli in acciaio o in gomma
• Regolazione idraulica dell'intensità di condizionamento
• Condizionamento sull'intera larghezza operativa di 9,90 m

I condizionatori a rulli ­KRONE sono particolarmente adatti a condizionare intensamente e con cura i foraggi ricchi di fogliame, come l'erba medica e trifoglio.
A seconda delle condizioni operative sono disponibili a scelta rulli in gomma o in acciaio (M-Rolls), in grado di accelerare il disseccamento del foraggio.

L'azionamento è separato, pertanto non vi è alcun contatto tra il rullo superiore e quello inferiore. Questa soluzione garantisce il funzionamento tranquillo ed evita il condizionamento troppo intensivo («over-crimping»). In presenza di corpi estranei il rullo superiore può inoltre deviare verso l'alto. Grazie a questa soluzione si evitano i danni ai rulli ed agli organi di trasmissione.

Il profilo ad M dei rulli assicura un'essiccatura sino al 12% più rapida. I ridotti tempi di permanenza in campo riducono le perdite per scarsa aerazione. Dato inoltre che non il prodotto non viene schiacciato si hanno minori perdite di nutrienti. Il risultato è un foraggio con migliori caratteristiche con positivi riflessi sulle prestazioni dei capi allevati.

Robusti ingranaggi assicurano l'azionamento dei rulli, superiore ed inferiore. I condizionatori a rulli ruotano con una velocità sino a 950 rpm ed assicurano così il condizionamento efficace e quindi l'elevata qualità del foraggio.

La distanza tra i due rulli è regolabile in tre posizioni predefinite direttamente dalla cabina. L'adattamento alle varie esigenze operative è rapido e comodo. In questo modo è assicurato il condizionamento intensivo ed il ripiegamento uniforme degli steli e delicato sulle foglie.

I condizionatori con rulli in acciaio sono molto robusti e resistenti. In situazioni operative estreme i rulli M-Rolls assicurano una lunga durata utile. Lo speciale profilo ad M assicura l'ottimo condizionamento, con piegamento intensivo dei gambi, delle ingenti masse di prodotto falciato tipiche dell'elevata produttività di BiG M.

I rulli in gomma con profilo a V sono ben dimensionati con l'ampio diametro di 25 cm. Permettono il condizionamento intensivo e senza perdita di foglie in ogni situazione.

• I cofani andana sono comodamente gestibili con un tasto
• Convogliamento delicato tramite coclee
• Impurità pressoché assenti – contatto col terreno ridotto al minimo
• Agevola il lavoro alle macchine seguenti

BiG M 450 permette di falciare, di condizionare e di depositare il prodotto in andane o sparso, tutto in un unico passaggio. Le coclee delle falciatrici posteriori depositano il prodotto sull'andana dell'unità frontale senza contatto col terreno. Questo assicura minimali impurità nel prodotto e riduce sensibilmente le lavorazioni successive.

Con i cofani chiusi il prodotto falciato dalle barre posteriori viene convogliato tramite le coclee verso il centro e depositato direttamente sull'andana formata dalla barra anteriore. Questo permette di ridurre sensibilmente le impurità, risparmiando inoltre il passaggio successivo con l'andanatore.

Con un solo cofano aperto BiG M 450 deposita il prodotto in modo allargato solo da questo stesso lato. In questo modo il prodotto falciato su 19,80 m di larghezza operativa viene depositato su meno di 13,00 m. Il prodotto depositato in questo modo può essere successivamente comodamente raggruppato in singola andana da un andanatore a quattro rotori. Si ottiene così la perfetta produttività anche per le macchine seguenti.

Con i cofani aperti il prodotto falciato viene proiettato oltre le coclee e si deposita sull'intera larghezza operativa, a garanzia di un'asciugatura veloce. Dato che il prodotto asciuga rapidamente ed omogeneamente si risparmia il passaggio del voltafieno.

L'ampia apertura dei cofani copri-coclee permette di depositare il prodotto in modo soffice ed omogeneo. BiG M 450 memorizza l'ultima posizione impostata dei cofani e la ripristina al riposizionamento delle barre. Le coclee presentano una curvatura incrementata del 20%. Questo migliora la produttività assicurando anche il trasporto più delicato del prodotto.

I cofani andana si aprono e chiudono con un tasto, comodamente dalla cabina. Con un tasto è possibile scegliere se spargere il prodotto o se convogliarlo e depositarlo sull'andana della falciatrice frontale.

• Trazione continua tramite motori radiali
• In modalità strada i giri del motore vengono ridotti a 1250 rpm
  per consumi ridotti e funzionamento tranquillo
• Elevato comfort grazie alle sospensioni idropneumatiche
• Assali regolabili in altezza per ottimale luce da terra

L'azionamento continuo tramite motori radiali rende BiG M 450 alquanto comoda ed estremamente maneggevole. Gli assali dotati di sospensioni idropneumatiche assicurano elevato comfort. Sono inoltre regolabili idraulicamente in altezza e sono in grado di garantire così elevata luce da terra in campo e ridotta per il transito su strada.

BiG M 450 è dotata di serie di voluminosi pneumatici nella misura 800/65 R 32 anteriormente e 600/65 R 28 posteriormente. La falciatrice ha così la necessaria aderenza e preserva la cotica erbosa. In opzione sono disponibili gli pneumatici Vredestein Flotation Trac nella misura 800/60 R 32 (anteriore) e 600/60 R 30,5 (posteriore). Sono particolarmente delicati sulla cotica erbosa.

Durante la marcia su strada è possibile raggiungere i 40 km/h con i giri motore a 1250 rpm. Il numero di giri si adegua automaticamente alla velocità ed al carico momentaneo. Ad esempio in prossimità di semafori ed incroci i giri vengono ridotti, in questo modo si ottiene un risparmio di carburante e si preservano gli organi di trasmissione.

L'assale anteriore e posteriore di BiG M 450 sono regolabili in altezza e dotate inoltre di sospensioni idropneumatiche. Questa soluzione assicura il massimo comfort in campo come anche su strada. L'abbassamento della macchina nella modalità strada assicura tra l'altro un'altezza su strada sempre inferiore ai 4 metri.

I motori radiali di BiG M fanno si che non siano presenti assali nella parte inferiore. Inoltre l'intera macchina viene sollevata idraulicamente automaticamente di 15 cm in modalità campo. Risulta così un passaggio estremamente alto perfetto per notevoli masse di prodotto.

I motori idraulici radiali rendono BiG M 450 estremamente maneggevole, quindi adatta anche per i piccoli appezzamenti. Ogni ruota è mossa un motore a pistoni radiali azionato tramite una frizione planetaria. Questa soluzione assicura usura ridotta in confronto alle trasmissioni convenzionali che impiegano giunti snodabili.

• Il motore Liebherr a 6 cilindri e 449 CV rispetta la normativa fase V
• Intervallo di manutenzione: 1000 ore di esercizio o un anno
• Elevato risparmio grazie alla gestione PowerSplit
• Blocchi ammortizzatori per elevata tranquillità
• Ampio radiatore con rotore passivo per temperature ottimali

Grazie alla gestione automatica dei carichi il potente motore Liebherr da 449 CV eroga sempre la potenza istantanea richiesta da BiG M 450. In questo modo si riducono i consumi in caso di ridotta presenza di prodotto. La nuova protezione da sovvracarico controlla i giri motore e riduce la velocità in caso di eccessivo carico. Il posizionamento sui blocchi ammortizzanti assicura il funzionamento sempre tranquillo del motore.

Il posizionamento centrale del motore, tra l'assale anteriore e quello posteriore è ottimale sotto diversi aspetti: trasmissione a ridosso delle barre falcianti, ripartizione ideale delle masse, 64 % sull'anteriore, 36 % sul posteriore e baricentro basso.

BiG M è dotata di un sistema per la pulizia attiva del radiatore. Una griglia rotante a maglia fine trattiene i corpi estranei. Un aspiratore-soffiatore pulisce la superficie ad ogni rotazione completa. Il ben dimensionato radiatore assicura in ogni momento la temperatura di esercizio ottimale del motore.

La regolazione del carico limite di nuova concezione rende la macchina ancora più efficiente. Non appena i giri motore raggiungono un valore predefinito viene ridotta automaticamente la velocità di avanzamento. In questo modo viene assicurato in ogni momento un taglio perfetto.

Il motore e gli organi aggregati sono montati su blocchi ammortizzati. Questa soluzione migliora la tranquillità e riduce la rumorosità complessiva.

L'elettronica KRONE PowerSplit sorveglia i numeri di giri del motore. Il motore si avvia in modalità Eco a 1650 rpm generando 354 CV. Col variare del fabbisogno di potenza passa alla modalità M, mettendo a disposizione 449 CV. In caso di carico troppo elevato interviene il limitatore di carico. L'adeguamento automatico della potenza massima contribuisce sensibilmente alla riduzione dei consumi.

Il motore Liebherr di BiG M 450 rispetta la normativa antinquinamento V. La tecnologia SCR (Selective Catalytic Reduction) assicura la riduzione delle emissioni. Grazie ad essa viene iniettata urea nel tratto antecedente il catalizzatore, in questo modo gli ossidi di azoto prodotti durante la combustione vengono trasformati in innocuo azoto ed acqua. Per affrontare anche lunghe giornate lavorative senza interruzioni sono a disposizione 780 l di gasolio e 80 l di additivi.

• Ampia superficie vetrata: visuale a 360°
• Elevato comfort di seduta e di comando
• Terminale di comando con ampio schermo touch a colori da 8" o 12"
• Kit LED opzionale per la migliore illuminazione
• Moderno bracciolo con joystick multifunzione

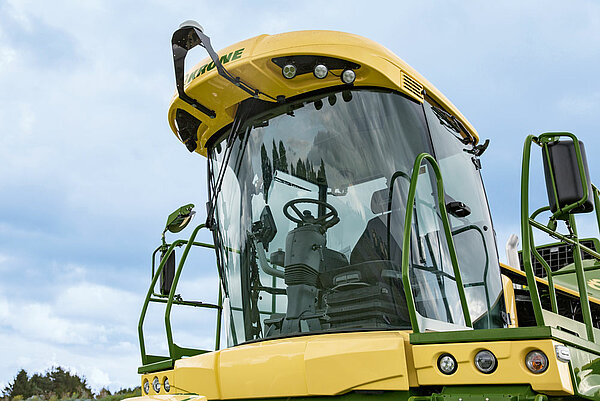

La cabina SilentSpace è dotata di sospensioni Hydro è molto silenziosa e spaziosa ed è stata sviluppata secondo i più recenti principi di ergonomia. La dotazione di serie comprende ad esempio il terminale di comando e controllo dotato di schermo touch ad alta risoluzione da 8" o 12", il joystick multifunzione integrato nel bracciolo, il gruppo di climatizzazione automatico ed il box refrigerato elettrico. Maggiore comfort è assicurato ad esempio dal kit LED opzionale o il sedile comfort Premium anch'esso opzionale.

L'ergonomico joystick multifunzionale è integrato nel bracciolo del sedile di guida. Grazie agli intuitivi simboli usati le funzioni gestite dai singoli tasti sono facili da comprendere. Il joystick permette di gestire comodamente l'intera macchina tramite i tasti. Quattro tasti sono liberamente assegnabili ed aumentano il comfort individuale.

Il sedile comfort Activo Premium è ventilabile e riscaldabile. Da esso sono facilmente raggiungibili tutti i comandi. Questi accorgimenti rendono le lunghe giornate lavorative meno affaticanti. Il grande terminale di comando X-Touch a scelta ad 8 o 12 pollici riporta tutti i dati funzionali essenziali, rappresentati in modo chiaro grazie all'alta risoluzione del display a colori. Permette di effettuare numerose regolazioni sulla macchina. La telecamera con monitor per la retromarcia offre una visione ottimale sull'intera macchina ed è fornita di serie.

La cabina è accessibile oltre che da sinistra anche da destra usando gli appositi punti di salita. Questo rende comode le operazioni di pulizia del lato destro. Le luci integrate negli scalini sono opzionali ed assicurano anche al buio la salita e discesa sicura.

La cabina di BiG M con la sua ampia vetratura ed i suoi montanti stretti offre una visuale perfetta su tutte le barre falcianti. Il fondo doppio riduce la rumorosità durante il lavoro. È disponibile un kit completo di luci – opzionali anche a LED – posizionate sul tetto della cabina e nei cofani laterali che permettono il pieno controllo anche al buio.

• Lubrificazione centralizzata controllata da sensori
• Intervalli di manutenzione del motore: 1000 ore di funzionamento o un anno
• Accessibilità ottimale grazie ai cofani ad elevata apertura
• Ampio spazio per attrezzi e minuteria
• Serbatoi capaci: 780 l di gasolio e 80 l di urea

BiG M 450 è dotata di numerose soluzioni in grado di semplificare le operazioni di
manutenzione, riducendo così il necessario carico orario. La lubrificazione centralizzata,
sorvegliata da un sensore, alimenta la maggior parte dei punti di ingrassaggio.

Durante il cambio delle lame la cofanatura ed il telo di protezione possono essere sollevati assicurando così ampia accessibilità.

Posteriormente BiG M offre un ampio vano portaoggetti. Vi sono alloggiati due supporti lama estraibili e la chiave per il cambio delle lame. Vi è anche spazio per una cassetta porta-attrez

Due vani portaoggetti si trovano tra la piattaforma della cabina e le due ruote anteriori, coperti dai rivestimenti laterali apribili. Il vano batteria e l'interruttore principale, con spazio disponibile, si trovano al di sopra della ruota anteriore sinistra. Nel vano portaoggetti posizionato al di sopra della ruota destra si trova il serbatoio dell'acqua per il tergicristallo e per il lavaggio delle mani, al suo fianco c'è spazio per i cunei ed altro.

La maggior parte dei punti di ingrassaggi sono alimentati dalla lubrificazione centralizzata. Un sensore sorveglia il dispositivo ed assicura l'ottimale lubrificazione della macchina.

Coni suoi 780 l di gasolio e d 80 l di urea BiG M ha bisogno di poche fermate di rifornimento. I bocchettoni di entrambi i serbatoi sono comodamente accessibile dal primo gradino della scaletta della cabina.

I cofani ad ampia apertura assicurano l'ottima accessibilità al motore. La manutenzione e le verifiche del motore sono facilitate. Gli intervalli di manutenzione, con 1000 ore di funzionamento o un anno, sono lunghi.

• Guida GPS ­KRONE e SectionControl per rendere il lavoro più facile
• Sovraslitte maggiorate per taglio oltre 90 mm
• Kit trinciastocchi con 9,2 m di larghezza operativa
• Kit luci LED per illuminare a 360°

­KRONE offre oltre alle opzioni già illustrate anche dotazioni supplementari che possono essere ordinate unitamente alla macchina. Grazie ad esse aumenta il comfort e il lavoro risulta ancora più agevole.

Le luci da lavoro a 360° opzionali a LED trasformano la notte in giorno. Anche l'illuminazione opzionale dei gradini e per la manutenzione facilita enormemente il lavoro in caso di cattive condizioni di luce.

Grazie al kit modifica "Perfect TriGiant" BiG M diviene una trinciastocchi semovente con 9,20 m di larghezza operativa. La pressione di appoggio delle tre unità trincia è regolabile idraulicamente dalla cabina, l'adattamento al terreno è sempre ottimale.Vendita ed assistenza sono curate dalla ditta Van Wamel B.V. (Tel. +31 (0) 48759244).

I teli di protezione sono facilmente sollevabili e permettono alla macchina di mantenere i 3 m di larghezza massima su strada. È disponibile in opzione il sollevamento idraulico dei teli laterali delle tre barre.

Con il sistema di guida GPS KRONE BiG M 450 può essere guidata comodamente ed in sicurezza dall'autopilota. Grazie a questo sterzo automatico ed i segnali correttivi ricevuti via GPS BiG M è in grado di percorre il campo da falciare con precisione e minimale sovrapposizione (immagine a sinistra). In questo modo si sfrutta sempre l'intera larghezza operativa con la massima produttività. Grazie a SectionControl le singole barre vengono sollevate automaticamente a bordo campo o in capezzagna per poi riprendere la posizione di lavoro (immagine a destra). In questo modo si evitano i passaggi multipli sul prodotto con vantaggi per la qualità del foraggio e minore affaticamento dell'operatore.
