VariPack Plus

KRONE VariPack Plus è stata sviluppata per l'impiego con foraggio secco. I modelli VariPack Plus combinano tecnologia essenziale con elevata produttività e densità di pressatura.

• Macchina speciale ad alte prestazioni per prodotti secchi
• Raccoglitore EasyFlow a V, senza camme e con poche parti mobili
• Rotore integrale per la massima produttività
• Gruppo di taglio di precisione a coltelli per un taglio netto e senza sforzo
• Sistema a doppia trasmissione per una trazione iniziale sicura ed una forma perfetta della balla
• Pulizia automatica delle cinghie assicurata da due rulli pulitori
• Densità di pressatura estremamente alta
• Scivolo rete di serie per l'introduzione confortevole dei rotoli di rete
• portellonene posteriore automatico con espulsione rapida delle balle grazie ai cilindri idraulici con rientro ammortizzato
• Lubrificazione automatica centralizzata per grasso ed olio

• Sicuro – denti doppi da 6 mm, disposti a V, con spire ad ampio diametro
• Pulito – raccoglitore largo 2,15 m a garanzia di una raccolta del foraggio pulita, uniforme e completa
• Durevole – usura minimale grazie alle ridotte parti in movimento

EasyFlow può oscillare sino a 70 mm per lato ed è noto per la sua capacità di raccogliere in modo pulito il foraggio, anche con condizioni operative difficoltose ed ad elevate velocità. Grazie alla costruzione essenziale con poche parti mobili convince nell'uso con usura minimale e lunga durata operativa.

Il raccoglitore EasyFlow è supportato da due ruotini tastatori. L’altezza di lavoro del raccoglitore è regolabile senza attrezzi tramite una barra forata. I ruotini sono pivotanti e quindi in grado di sterzare passivamente. Seguono ogni curva preservando la cotica erbosa.

Il rullo abbassa-andana agevola il lavoro del raccoglitore. Tastando l'altezza dell'andana, ne prepara la successiva accurata raccolta. La facile regolazione dell'altezza permette il rapido adattamento al tipo di foraggio, all'ampiezza dell'andana ed alla velocità di avanzamento. Questo garantisce una raccolta pulita e completa del foraggio.

Nel raccoglitore EasyFlow KRONE ha rinunciato per un motivo ben preciso alle camme per il comando dei denti. Al posto di una moltitudine di parti mobili, soggette ad usura, è la particolare forma delle lamiere fra i denti che ne assicura sempre l'angolazione corretta e la lunghezza ideale. Il diametro di 6 mm e le ampie spire rendono i denti particolarmente resistenti e duraturi. La disposizione dei denti del raccoglitore assicura, in combinazione con il rotore integrale, l'ideale distribuzione in larghezza del prodotto. Con una distanza di soli 55 mm tra i denti EasyFlow raccoglie accuratamente anche foraggio corto o pesante.

Con una larghezza operativa di 2,15 m EasyFlow è estremamente performante. Grazie ai denti doppi disposti a V raccoglie bene anche le andane larghe assicurando il convogliamento uniforme verso il gruppo di taglio. La sospensione a molle e la possibilità di oscillare permettono ad EasyFlow di adattarsi anche ai terreni più irregolari.

• Variabile – rotore di convogliamento integrale o rotore di taglio integrale a 26 coltelli
• Preciso – la migliore qualità di taglio grazie al rotore con taglio guidato
• Affilato – elevata qualità di taglio
• Flessibile – 0/13/13/26 coltelli

Il rotore integrale è disponibile con o senza gruppo di taglio e convince con la sua struttura robusta e l'affidabilità. L'integrazione delle coclee laterali nel rotore permette di ridurre significativamente le parti mobili. Questo facilita la pulizia e la manutenzione della macchina ed assicura una lunga durata utile.

I denti doppi del rotore spingono costantemente il foraggio attraverso la fila di coltelli. In questo modo anche gli steli vengono interamente tagliati. Il peso delle balle risulta maggiore, dato che il foraggio tagliato è più facilmente comprimibile. La disposizione dei denti a spirale previene i picchi di sforzo durante il taglio, a tutto beneficio del funzionamento equilibrato e tranquillo della macchina. Il raccoglitore con la sua forma a V convoglia un flusso uniforme coprendo l’intera larghezza del rotore. Questo ottimizza la produttività ed assicura balle uniformi.

Raccoglitore e rotore integrale sono azionati tramite una robusta catena da 1 ¼ di pollice. Questa soluzione semplice e robusta, caratterizzata da poche parti mobili, assicura una manutenzione facilitata ed usura ridotta.

L'integrazione delle coclee nel rotore assicura un convogliamento del foraggio affidabile ed uniforme dal raccoglitore verso il rotore stesso. Questo assicura il flusso uniforme ed incrementa l'affidabilità della macchina.

Il rotore integrale: Nei modelli VariPack Plus le coclee laterali sono integrate nel rotore di taglio (a sinistra), e nel rotore di convogliamento (a destra). È così possibile ricorrere all'azionamento comune per il raccoglitore ed il rotore. La disposizione a chiocciola dei denti abbinata alle coclee assicura la distribuzione ideale sull'intera larghezza operativa. Qualità di taglio e peso delle rotoballe risultano costanti ed elevati.

• VariPack XC Plus è dotata di un gruppo di taglio a 26 coltelli
• L'attivazione a gruppi permette l'impiego di 0/13/13/26 coltelli
• I gruppi sono attivabili comodamente dalla cabina del trattore

VariPack Plus dispone di serie di un gruppo di taglio a 26 coltelli. L’attivazione a gruppi di 0/13/13/26 coltelli determina una lunghezza di 84 ovvero 42 mm. Il gruppo di taglio risulta quindi ottimamente adatto ad ogni condizione operativa. Un eventuale intasamento può essere facilmente rimosso abbassando il fondo del gruppo.

Una volta abbassata la cassetta portacoltelli è possibile montare e smontare i coltelli. Per sbloccare i coltelli è possibile scaricare centralmente e contemporaneamente tutte le molle di protezione. Successivamente sarà possibile prelevare i coltelli verso l’alto, facilmente e comodamente.

La selezione dei gruppi avviene comodamente dalla cabina del trattore. Il corrispondente gruppo viene attivato tramite l’impianto idraulico.

VariPack 165 XC Plus e 190 XC Plus dispongono di serie di gruppi di taglio a 26 coltelli. L'attivazione a gruppi permette l'impiego di 0/13/13 o 26 coltelli. La regolazione della lunghezza, possibile da 84 a 42 mm, permette il rapido adattamento alle condizioni operative. La possibilità di impiegare i coltelli a gruppi permette inoltre di poter disporre sempre di coltelli affilati anche nelle giornate lavorative lunghe. Prima di ogni variazione dei gruppi di coltelli va eseguita una rotazione di 360° dell'albero di trasmissione. Vengono così rimossi i residui di materiale, garantendo quindi il corretto funzionamento delle protezioni.

Il dispositivo è dotato di molle che preservano i coltelli da danneggiamenti. In caso di impatto con un corpo estraneo ogni singolo coltello può scattare verso il basso, per poi riprendere la propria posizione operativa. I restanti coltelli nel frattempo rimangono in posizione operativa. Questo assicura nel foraggio una qualità di taglio elevata e costante.

I coltelli vengono inseriti idraulicamente nella sede e quindi attivati e disattivati in modo sicuro. Questo permette di ottimizzare ulteriormente la sicura funzionalità della macchina.

Grazie al filo lungo e curvo ed al taglio in trazione i coltelli lavorano agevolmente e senza sforzo. Il filo ondulato assicura il taglio netto di ogni tipo di foraggio, inoltre i coltelli restano affilati più a lungo. I coltelli all’interno del cassetto sono identici fra loro e quindi interscambiabili.

• Affidabile – quattro cinghie per un’ottima compattazione del foraggio secco
• Veloce – velocità di rotazione 130 m/min
• Pulito – pulizia attiva delle cinghie
• Preciso – forza di pressatura-e cuore tenero attivabile dal terminale

Il sistema di pressatura dei modelli VariPack Plus è costituito da quattro cinghie senza fine. Questo sistema li rende specialisti del foraggio secco, come paglia, fieno o insilato da fieno. I due rulli pulitori rimuovono i residui di prodotto dalle cinghie, assicurando l'affidabile funzionamento della macchina. La possibilità di impostare il cuore tenero predispone ottimamente le balle alla pressatura per le successive lavorazioni.

VariPack Plus dispone di due rulli pulitori. Rimuovono i residui di prodotto dalle cinghie assicurando un azionamento affidabile delle stesse. Per un funzionamento ottimale uno dei due rulli pulitori è azionato attivamente.

Per garantire il rotolamento affidabile del foraggio i rulli di trazione sono azionati da entrambi i lati della macchina.

La posizione ravvicinata dei rulli assicura l’azionamento affidabile delle cinghie. In questo modo il foraggio rotola affidabilmente sia alla partenza, come anche con la camera piena.

Nei modelli VariPack Plus le densità di pressione del cuore, dello strato interno e di quello esterno possono essere impostate dal terminale. È così possibile pressare balle ottimamente adatte all’utilizzo previsto. Massima compattazione in caso di trasporti lunghi, cuore tenero per la successiva essicazione.

I modelli VariPack Plus sono in grado di pressare balle con differenti diametri. Le balle ottenibili dal modello VariPack V 165 XC Plus variano da 0,80 sino a 1,65 cm. VariPack V 190 XC Plus permette invece diametri da 0,80 e 1,90 m. Le dimensioni delle balle risultano quindi adattabili alle successive lavorazioni, ad esempio alle porzioni di razione foraggera o per l'essicazione delle balle.

• Variabile – legatura a rete o con spago
• Semplice – inserimento facilitato grazie al meccanismo semplificato
• Visibile – pienamente visibile all’operatore durante il Lavoro
• Confortevole – avvio automatico della legatura quando la camera è piena

Che usiate spago o rete: il legatore dei modelli VariPack Plus lavora in modo particolarmente affidabile, è semplice e confortevole nell’utilizzo. Grazie allo scivolo per la rete estraibile i rotoli non devono più essere sollevati. L’inserimento della rete è facile grazie al meccanismo dedicato. È prevista una scorta per le lunghe giornate, sia che si leghi con rete che con spago.

Oltre al rotolo di rete inserito è possibile trasportare due rotoli supplementari, uno per lato. In questo modo la rotopressa è attrezzata per le lunghe giornate lavorative.

La slitta ed il porta-rotolo abbassabile permettono di posizionare facilmente il rotolo di rete di ricambio. Il meccanismo dedicato semplifica l’inserimento. La rete viene convogliata verso la camera di pressatura direttamente tramite un attuatore privo di rullo anteposto.

Per caricare il nuovo rotolo lo scivolo viene estratto dal lato sinistro, in questo modo è poi possibile spingere il rotolo sino alla posizione finale. Il cambio è facile e comodo, dato che il rotolo non deve più essere sollevato a mano nel vano posto in alto.

Grazie al porta-rotolo abbassabile la rete può essere posizionata agevolmente. La ridotta altezza da terra del porta-rotolo e la presenza di due gradini rendono facile sostituire i rotoli.

• Veloce – aprire e chiudere in meno di cinque Secondi
• Efficiente – cilindri del portellone posteriore ammortizzati
• Comodo – portellone comandato automaticamente

VariPack Plus non è stata progettata solo per la massima densità di pressatura ma convince anche con una costruzione lineare ed esemplare accessibilità. La cura e la manutenzione risultano facilitate. Grazie ai cilindri del portellone posteriore ammortizzati ed all’automatismo la produttività risulta massimizzato. L’espulsore delle balle assicura un deposito sicuro anche sui pendii.

Un componente fondamentale per la massima produttività e minimi tempi di fermo. Per raggiungere questi risultati serve una affidabile espulsione delle balle. L’espulsore balle, grazie alla sua affidabilità, assicura sempre prestazioni ottimali. Grazie alla sua forma aperta permette di accedere agevolmente ai coltelli.

Per ridurre ulteriormente i tempi di attesa i cilindri idraulici del portellone sono ammortizzati. Questo accorgimento permette un’apertura e chiusura del portellone ancora più rapida. La riduzione dei tempi di attesa permette di incrementare la produttività della macchina. In fase di chiusura il portellone viene frenato nel tratto finale, in modo da far scattare delicatamente la sicura. Viene così ridotta l’usura ed incrementata la durata utile della macchina.

• Varietà – quattro modelli con differenti diametri massimi delle balle, con o senza gruppo di taglio
• Adattabile – diametri balle flessibili da 0,80 m sino a 1,65 m ovvero 1,90 m
• Variabile – regolazione elettronica del diametro delle balle

VariPack Plus è disponibile in quattro differenti modelli. È quindi possibile optare per il compatto modello VariPack 165 (XC) Plus, oppure per VariPack 190 (XC) Plus per ottenere balle più grandi. Tra loro si distinguono solo per le dimensioni della camera di pressatura. Le restanti funzioni sono presenti in tutti i modelli VariPack Plus.

Il cuore chiave di ogni VariPack Plus è costituito dalle quattro cinghie senza fine. Per assicurare la flessibilità abbinata a robustezza, le cinghie sono realizzate in caucciù che racchiude due strati tessili; questo garantisce la massima durata utile. Il materiale ruvido unitamente alla sua superficie strutturata assicura un contatto intensivo con il foraggio. Si evita così lo scivolamento delle cinghie, a beneficio dell’affidabilità di funzionamento.

Nei modelli VariPack Plus è possibile regolare continuamente il diametro delle balle a passi di 1 cm tramite il terminale. In questo modo il diametro delle balle può essere adattato comodamente alle varie esigenze operative.

La gamma VariPack offre in alternativa anche il modello V 190 (XC) Plus. Questa pressa permette di ottenere balle con un diametro tra 0,80 m e 1,90 m.

Il modello VariPack V 165 (XC) Plus è il più compatto della gamma. La camera di pressatura con la sua forma speciale è in grado di formare balle con diametro tra 0,80 m e 1,65 m.

• Load Sensing – pochi attacchi e minore usura del trattore
• attacco alla trattrice variabile – diversi attacchi adatti ad ogni situazione operativa
• delicato con il suolo– tre varianti di pneumatici per la cura ottimale del terreno

Tragitti su strada veloci, terreno scosceso, suolo cedevole e manovre in spazi ristretti – situazioni quotidiane per una VariPack Plus. Con le diverse dotazioni opzionali KRONE VariPack Plus può essere attrezzata in modo ottimale per ogni situazione operativa.

In alternativa VariPack Plus può essere dotata di attacco inferiore con sfera 80. Offre elevato comfort di marcia ed aumenta la manovrabilità, diminuendo l'usura.

I modelli VariPack Plus sono dotati di serie di timone ed occhione (da 40 mm) con attacco superiore o inferiore. Una ghiera permette di adattare il timone rapidamente a diverse altezze di attacco. In base alle prescrizioni valide nei vari Paesi sono disponibili occhioni alternativi.

VariPack Plus può essere dotata di tre tipi di pneumatico con ridotta compattazione del terreno, nelle misure 500/55-20 12 PR, 500/60 R 22,5 ed 600/50 R 22,5. Inoltre sono dotate di serie di impianto di frenatura pneumatico.

Tutti i modelli VariPack Plus sono dotati di serie di impianto Load-Sensing. Grazie ad esso risulta ridotto il quantitativo di attacchi necessari. La trattrice viene sottoposta a minore sforzo, dato che l’olio idraulico verrà pompato solo quando serve. Questa soluzione permette inoltre di gestire una moltitudine di funzioni centralmente dal terminale.

• Variabile – legatura a rete o con spago
• Confortevole – lavoro confortevole grazie all’illuminazione LED ed al sistema Video
• Smart – la misurazione del grado di umidità fornisce all’operatore informazioni sul materiale

VariPack Plus è stata progettata per la massima densità di pressatura. Inoltre grazie agli accessori opzionali può essere attrezzata specificatamente alle diverse esigenze operative. L’illuminazione da lavoro e le telecamere migliorano il controllo visivo della macchina. La misurazione dell’umidità informa costantemente l’operatore sulle caratteristiche del foraggio da pressare.

Per permettere una confortevole pulizia e manutenzione il vano portaspago può essere estratto lateralmente. L’accesso agli organi di trasmissione viene facilitato.

VariPack Plus può essere dotata, oltre al legatore a rete presente di serie, anche con l’opzionale legatore a spago. Prevede il montaggio di un vano portaspago laterale che permette di trasportare dodici bobine di spago. In questo modo VariPack Plus è attrezzata anche per i lunghi turni lavorativi.

Per mezzo di una telecamera è possibile monitorare sia il funzionamento di VariPack Plus, sia l’area circostante. Migliora così il comfort di utilizzo come anche la sicurezza su strada della macchina. L’immagine trasmessa può essere visualizzata a scelta su un monitor esterno o sul terminale CCI.

Tramite la misurazione dell’umidità l’operatore viene informato sulle caratteristiche del foraggio. In questo modo si riducono i rischi tipici dello stoccaggio, evitando la formazione di muffa all’interno delle balle.

Per ottimizzare le condizioni operative durante la manutenzione e la pulizia è disponibile l’illuminazione da lavoro a LED. È costituita da strisce LED poste nel lato interno dei cofani e da faretti posteriori. La sostituzione dei consumabili e la pulizia sono comodamente eseguibili anche al buio. Contemporaneamente viene assicurato il controllo sull’area circostante la macchina. Questo migliora la sicurezza durante l’utilizzo di VariPack Plus.

• Accessibile – intervento agevole su ogni componente
• Confortevole – lubrificazione automatica centralizzata
• Attacco variabile – adatto ad ogni trattore

VariPack Plus non è stata progettata solamente per garantire la massima densità di pressatura, ma convince anche con la sua costruzione lineare e l’accessibilità esemplare. La cura e la manutenzione risultano facilitate. La lubrificazione centralizzata, prevista di serie, e la lubrificazione automatica delle catene riducono i tempi al minimo.

Nei modelli VariPack Plus trovano impiego cuscinetti ad alta resistenza con guarnizioni migliorate. Sono lubrificati tramite la lubrificazione centralizzata. Questo binomio assicura una durata utile ottimale.

Le catene sono costantemente ed automaticamente lubrificate per garantire un azionamento regolare ed una lunga durata. La semplice regolazione della pompa a pistone permette di determinare per ogni catena l’intensità di lubrificazione.

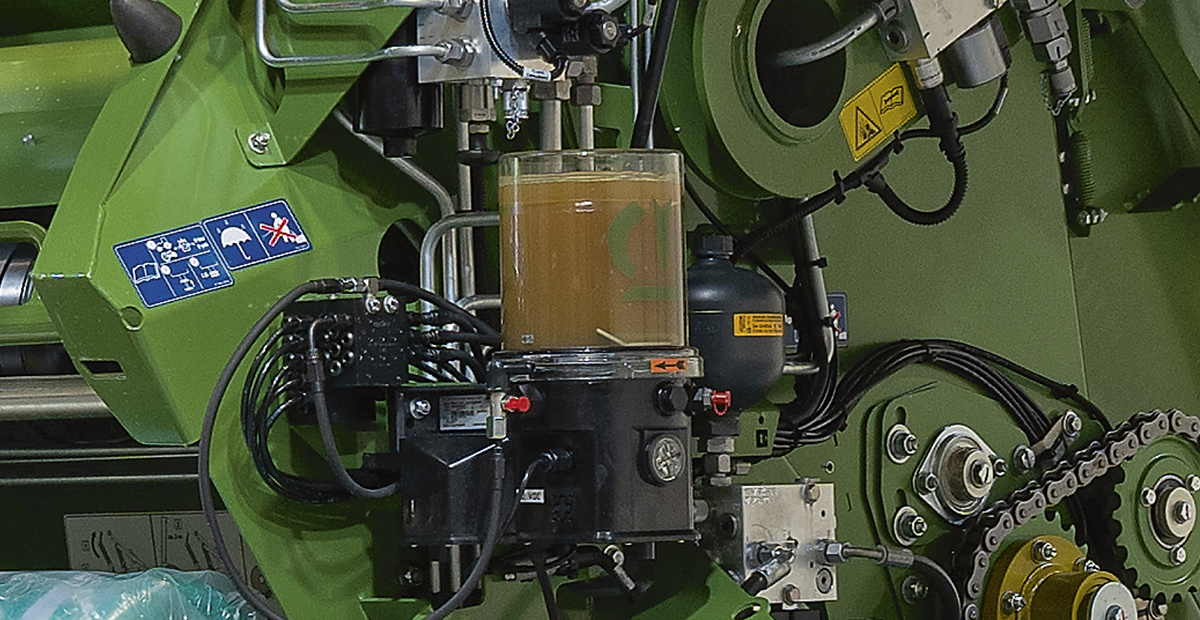

VariPack Plus è dotata di lubrificazione centralizzata. La manutenzione risulta facilitata e la durata utile della macchina incrementata.

L’azionamento del gruppo di introduzione può essere interrotto tramite la frizione a ganasce presente di serie sul lato destro della macchina. In caso di blocco sarà possibile completare la formazione della balla escludendo l’introduzione. Grazie al rotore liberamente ruotabile viene inoltre facilitata l’accessibilità a coltelli.

VariPack Plus è dotata di serie di un piede di appoggio meccanico. Assicura il parcheggio sicuro della macchina quando questa non è in uso. La presenza di una frizione a due velocità garantisce velocità abbinata a sforzo ridotto. Per poter raccogliere senza problemi anche andane voluminose è possibile ripiegare lateralmente il piede d’appoggio.

Gli scalini presenti sulla parte anteriore della macchina permettono di raggiungere facilmente il gruppo di legatura. Risulta agevole l’inserimento di un nuovo rotolo di rete, e facilitate la pulizia e la manutenzione.

• Varietà – terminali per ogni esigenza dei clienti
• Confortevoli – chiari e semplici da utilizzare
• Compatibili – gestione tramite il terminale del trattore grazie alla compatibilità ISObus di serie
• Opzionale – la rotopressa guida il trattore (TIM)

L'elettronica di bordo KRONE Komfort, semplifica, migliora e velocizza il lavoro. Pressare le rotoballe risulta gradevole. Sono disponibili modelli di terminali KRONE differenti, adatti a diverse esigenze e contesti operativi.

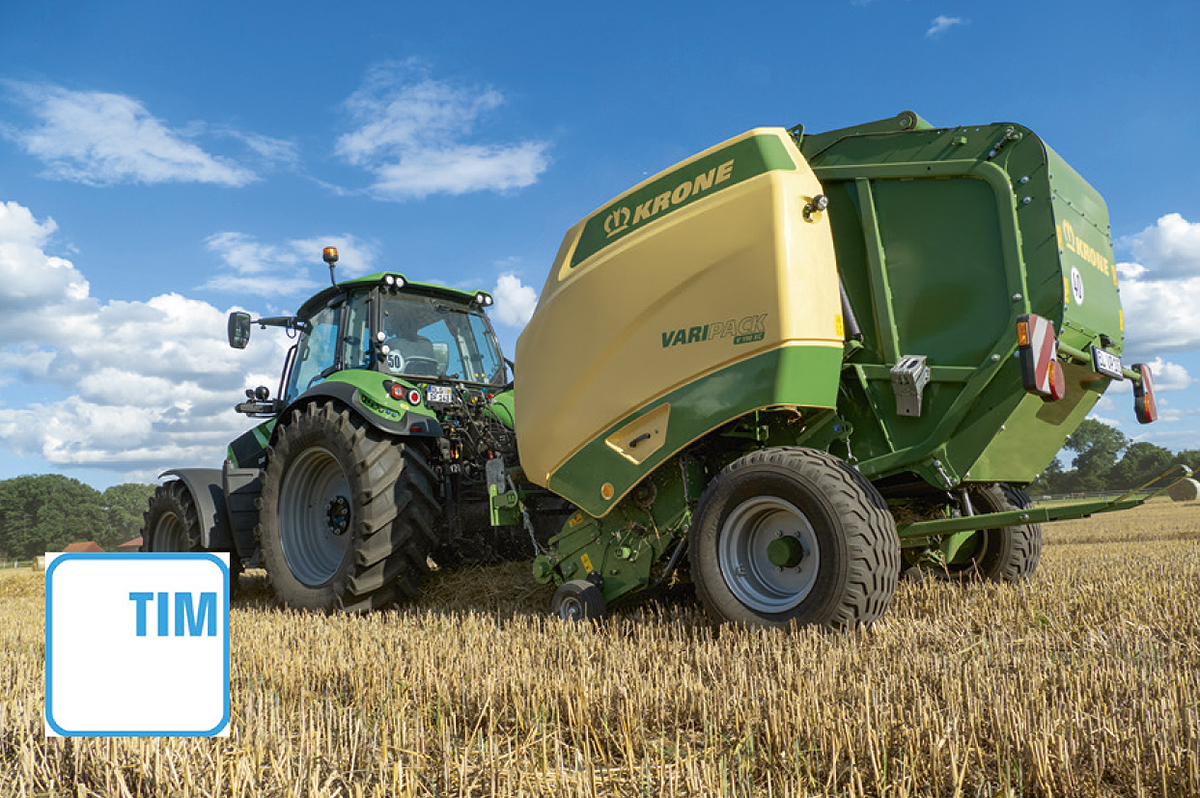

Il sistema opzionale TIM (Tractor Implement Management) permette alla rotopressa di guidare il trattore tramite lo scambio di dati tra i due mezzi. All'avvio della legatura il trattore viene fermato automaticamente, poi lo sportello di coda viene aperto per l'espulsione e richiuso. TIM è così in grado di agevolare l'operatore, di ridurre i tempi di fermo, di risparmiare carburante con balle più uniformi e maggiore efficienza.

Nel caso di trattori compatibili ISObus VariPack può essere gestita anche dal terminale di bordo. In questo caso non è necessario un terminale supplementare.

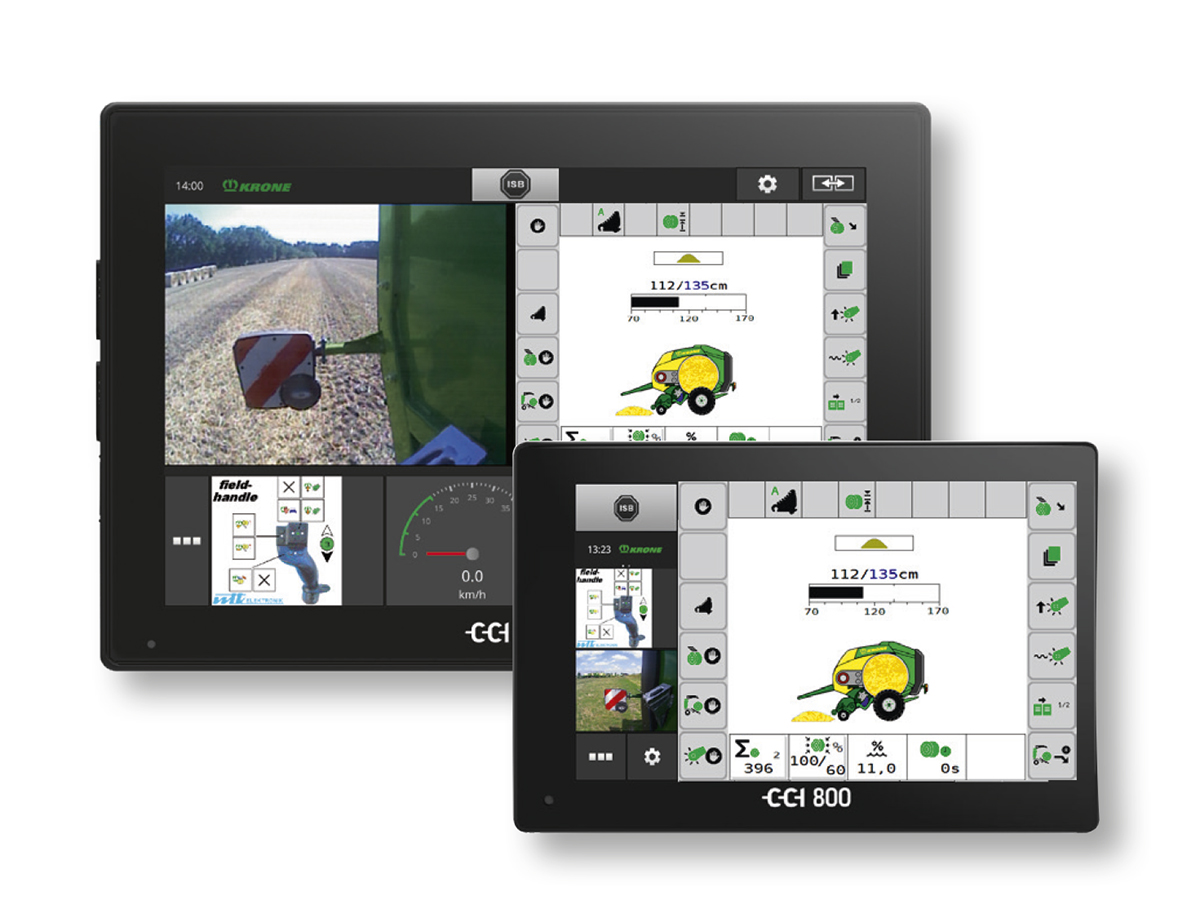

Il terminale di comando CCI 1200 dispone di un grande display touch a colori da 12,1". Sullo schermo possono essere visualizzati affiancati i parametri macchina e le immagini della telecamera CCI 1200 è compatibile ISObus e quindi adatto all'utilizzo indipendentemente dal costruttore.

Il terminale ISObus CCI 800 dispone di uno schermo touch da 8,0" e di 12 tasti funzione. Questo terminale può essere completato con un joystick o un sistema video per un comfort ottimale. La selezione delle funzioni avviene comodamente tramite le icone visualizzate sul lato sinistro.

Il terminale di comando DS 500, grazie al display touch da 5,7", ai dodici tasti ed alla manopola posta sul retro, risulta ordinato e molto facile da utilizzare. Questo terminale può essere utilizzato oltre che con VariPack anche con altre macchine KRONE. L'utilizzo della macchina è ancora più comodo abbinando al terminale DS 500 il joystick AUX.
