VariPack Plus

KRONE VariPack Plus был разработан для эксплуатации с сухим урожаем. В VariPack Plus простая техника соединена с высокой производительностью и плотностью прессования.

• Высокопроизводительная специальная техника для сухих заготавливаемых культур
• W-образный подборщик EasyFlow без направляющей беговой дорожки с небольшим количеством движущихся частей
• Интегральный ротор для максимальной производительности
• Прецизионный ножевой режущий аппарат для точного и легкого среза
• Концепция двойного привода для надежного запуска формирования и идеальной формы рулона
• Автоматическая чистка ремней путем двух чистящих вальцов
• Экстремально высокая плотность прессования
• Серийный направляющий лоток сетки для комфортной укладки катуши
• Автоматическая задняя крышка с демпфированием конечного положения цилиндра для быстрого выталкивания рулона
• Автоматическая централизованная система смазки для консистентной смазки и масла

• Надежно – двойные зубья толщиной 6 мм с большим диаметром витков
• Чисто – подборщик шириной 2,15 м для чистого и полного подбора растительной массы
• Долговечно – минимальный износ благодаря меньшему количеству подвижных деталей

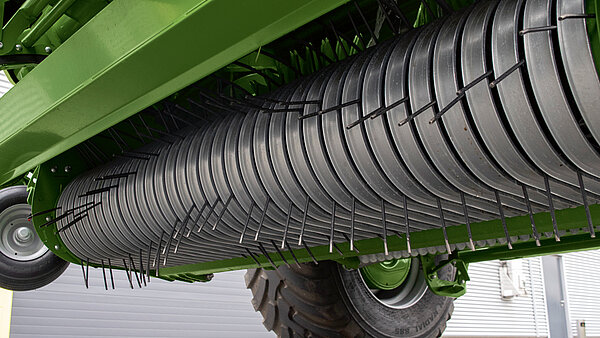

Подборщик EasyFlow с боковым 70 мм маятниковым ходом известен тем, что он даже в тяжелых условиях и при высоком рабочем темпе полностью подбирает растительную массу. По причине простой конструкции с небольшим количеством подвижных деталей они подкупают при эксплуатации небольшим износом и длительным сроком службы.

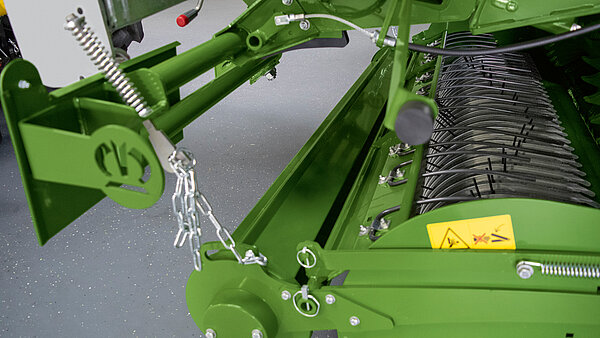

Подборщик EasyFlow ведут два боковых копирующих колеса. Необходимая рабочая высота подборщика регулируется без инструментов посредством рейки с отверстиями. Копирующие колеса являются поворотными и могут поворачиваться в сторону. Они проходят любые повороты, проходят по дернине, не нанося ей вреда.

Прижимной валец помогает работе подборщика. Он прощупывает высоту валка и подготавливает его для чистого подбора подборщиком. Просто выполняемая регулировка высоты позволяет быстро адаптироваться к c соответствующему заготавливаемому материалу, толщине валка и рабочей скорости. Это обеспечивает чистый и полный подбор заготавливаемой растительной массы.

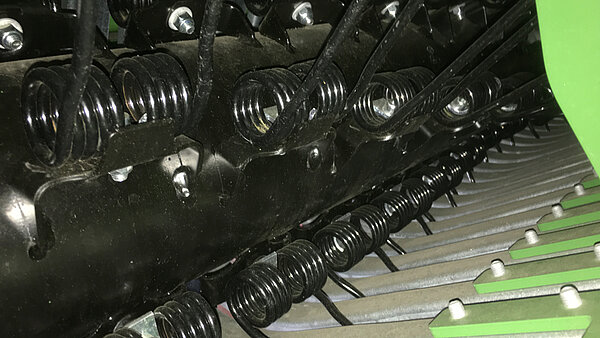

С EasyFlow компания KRONE приняла хорошее решение убрав управление зубьями посредством беговой дорожки. Вместо большого количества подвижных, подлежащих износу узлов контактные сегменты специальной формы просто и очень эффективно обеспечивают неизменно правильный угол атаки и идеальную рабочую длину зубьев. 6 мм диаметр зубьев и широкие радиусы витков придают зубьям особенную прочность и износоустойчивость. Кроме того, W-образное расположение предотвращает обратное движение корма на склонах. Идеальное распределение корма обеспечивает при этом чистую картину измельчения. Благодаря расстоянию между зубьями 55 мм EasyFlow чисто подбирает даже короткую и тяжелую растительную массу.

Благодаря своей рабочей ширине захвата 2,15 мм подборщик EasyFlow обладает крайне высокой производительностью. Он подбирает даже широкие валки своими W-образно расположенными двойными зубьями очень хорошо и направляет на режущий ротор особенно равномерно. Благодаря снятию нагрузки пружинами и маятниковой навеске, EasyFlow может копировать даже большие неровности рельефа почвы.

• Серийно – режущий аппарат с 26 ножами
• Точно – лучшее качество резания благодаря принудительному режущему ротору
• Остро – лучшее качество резания
• Универсально – 0/13/13/26 ножей

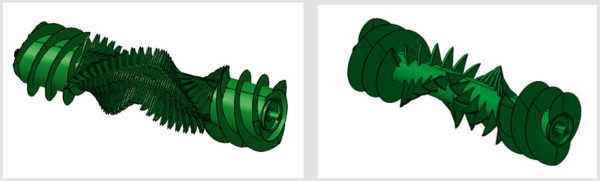

На VariPack Plus боковые подающие вальцы интегрированы в ротор. Таким образом, значительно снижается количество движущихся частей. Установленный серийный режущий аппарат подкупает своей простой и прочной конструкцией. Это упрощает чистку и техобслуживание, и обеспечивает длительный срок службы машины. Кроме того, благодаря принудительному срезу достигается оптимальное качество скашивания.

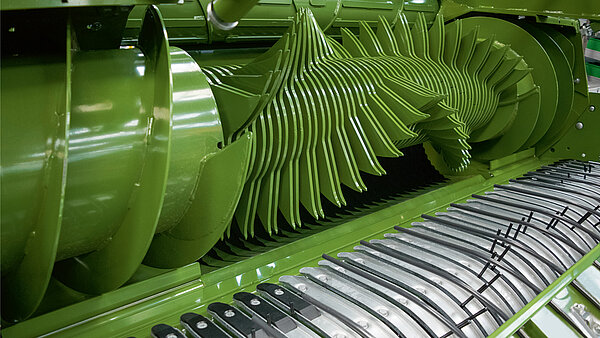

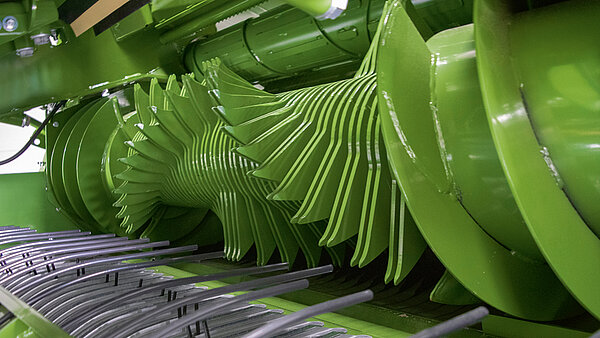

Двойные зубья ротора непрерывно затягивают заготавливаемую массу через ряды ножей. Благодаря этому предотвращается проскальзывание стеблей. Это повышает вес рулона, так как измельченная растительная масса может проще уплотняться. Спиральное размещение зубьев предотвращает пиковые нагрузки во время резки и способствует спокойному и равномерному ходу машины. Благодаря W-образному подборщику режущий аппарат равномерно подает материал по всей ширине. Это оптимизирует производительность и обеспечивает равномерное заполнение рулона.

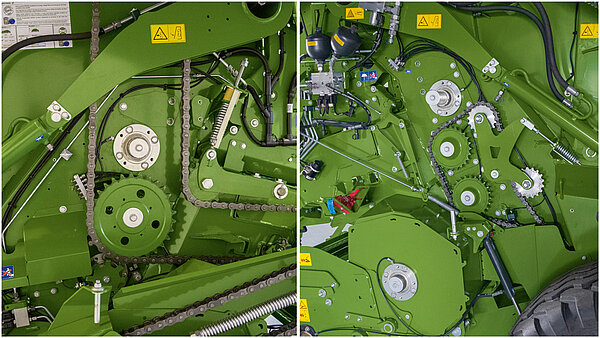

Подборщик, а также интегральный ротор приводятся в действие посредством цепи толщиной 1 ¼ дюйма. Эта простая и прочная конструкция с небольшим количеством движущихся частей обеспечивает простое техническое обслуживание и небольшой износ.

Посредством интеграции подающих вальцов в роторе получается надежная и равномерная передача материала от подборщика к ротору. Это обеспечивает равномерный поток растительной массы и улучшает эксплуатационную надежность машины.

На VariPack Plus боковые подающие вальцы интегрированы в режущий ротор. По этой причине требуется всего один привод. Дополнительно посредством спиральной конструкции ротора в сочетании с W-образным подборщиком корм перемещается в крайнюю область прессовальной камеры. Это способствует созданию прочных краев рулона и повышает его вес.

• „ VariPack Plus серийно оснащен режущим аппаратом с 26 ножами
• „ Переключение групп позволяет использование 0/13/13/26 ножей
• „ Переключение групп производится комфортно из кабины

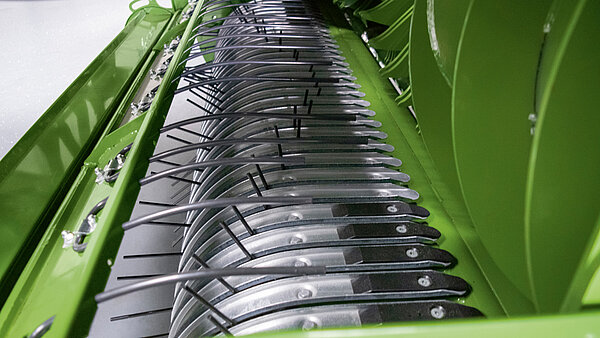

VariPack Plus в серийной комплектации располагает режущим аппаратом с 26 ножами. Групповое переключение 0/13/13/26 ножей дает возможность длины измельчения между 84 и 42 мм. Таким образом, режущий аппарат оптимально оснащен для всех условий эксплуатации. Если возник затор подачи корма, то это может быть просто устранено путем опускания днища режущей секции.

Установка и демонтаж ножей производится при полностью опущенном днище устройства с ножами. Для снятия блокировки с ножей одновременно и централизовано разгружаются все пружины индивидуальной защиты ножей. Затем ножи легко вынимаются по направлению вверх при удобном положении тела.

Выбор групп ножей производится комфортно из кабины трактора. С помощью гидравлической системы выбирается соответствующая группа ножей.

KRONE VariPack Plus в серийной комплектации располагает режущим аппаратом с 26 ножами. Групповое переключение позволяет использование 0/13/13 и 26 ножей Таким образом, длина измельчения может адаптироваться между 84 и 42 мм быстро и просто к соответствующим условиям задания. Также можно обеспечить использование нескольких групп ножей, чтобы даже в долгие рабочие дни всегда измельчать острыми ножами. При замене групп ножей сначала производится поворот под 360° включающего вала. Это удаляет грязь из данной области и обеспечивает надежное функционирование устройства индивидуальной фиксации ножей.

Благодаря пружинным защитным элементам ножи защищаются от повреждений. При контакте с посторонними предметами каждый нож может отдельно опускаться, а затем автоматически возвращаться в свою исходную позицию. Все другие ножи остаются в это время в рабочем положении. Это способствует одинаково высокому качеству измельчения в рулоне.

Ножи вдавливаются гидравлически в ножевой паз и соответственно надежно активируются и деактивируются. За счет этого еще больше повышается безопасность функциональности машины.

Благодаря их длине, изогнутому режущему сегменту и протягивающему измельчению ножи работают с особенной экономией энергии. Благодаря волнистой заточке режущих сегментов любые виды кормовой массы режутся очень точно, а ножи остаются заточенными дольше. Все ножи кассеты имеют одинаковую конструкцию и могут заменять друг друга в любом порядке.

• Надежно – четыре плоских ремня для лучшего уплотнения сухой убираемой культуры
• Быстро – скорость вращения 130 м/мин
• Чисто – активная чистка ремня
• Точно – сила прессования и настройка мягкости середины рулона на терминале

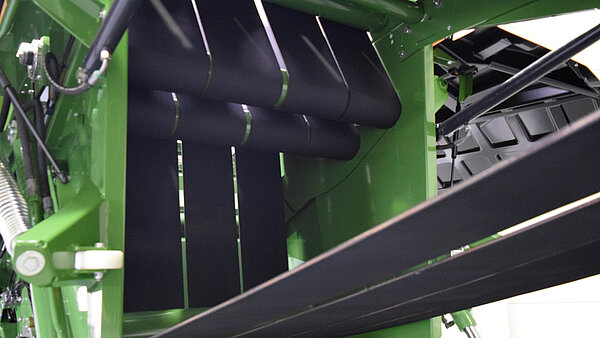

Камера прессования VariPack состоит из четырех бесконечных плоских ремней. Эта система делает ее специалистом по такой сухой заготавливаемой массе, как солома, сено или сенаж. Два чистящих вальца удаляют грязь с ремней и обеспечивают тем самым надежное функционирование машины. Благодаря мягкой настройке сердцевины рулон может быть оптимально спрессован для дальнейшего применения.

VariPack Plus имеет два чистящих вальца. Они удаляют грязь с ремней и обеспечивают тем самым надежную передачу усилия на ремни. Для оптимального функционирования дополнительно активируется привод одного из чистящих вальцов.

Чтобы материал надежно проворачивался, производится передача усилия на пприводные ролики ремней с обеих сторон машины.

Благодаря короткому расстоянию между роликами обеспечивается надежная передача усилия на ремни. Тем самым материал, как при старте рулона, так и при полностью заполненной прессовальной камере вращается надежно.

На VariPack Plus может регулироваться давление прессования сердцевины рулона, а также внутреннего и внешнего слоев индивидуально на терминале. Так рулоны могут оптимально прессоваться для дальнейшего применения. При больших транспортных участках с максимальной плотностью, при последующей сушке с мягкой сердцевиной.

По причине их конструкции модели VariPack Plus могут спрессовывать рулоны различного диаметра. Рулоны VariPack V 165 XC Plus имеют диаметр от 0,80 до 1,65 м. VariPack V 190 XC Plus позволяет иметь диаметры от 0,80 до 1,90 м. Таким образом, размер рулонов может быть адаптирован для дальнейшего использования, например, к порциям определенных размеров при кормлении или до определенного диаметра при сушке рулона.

• На выбор – обвязка сеткой или шпагатом
• Просто – простая заправка благодаря прочно установленному толкателю сетки
• Обозримо – во время прессования хорошо просматривается водителем
• Комфортно – автоматический запуск связывания при заполненной прессовальной камере

Независимо от того, сетка или шпагат, вязальное устройство VariPack Plus работает особенно надежно, имеет простую конструкцию и удобно обслуживается. Благодаря раскладываемой спускной пластине сетки катуши сетки больше не должны подаваться вручную. Прочно установленный толкатель сетки облегчает заправку сетки. Как с сеткой, так и со шпагатом с собой перевозится запас для длительных рабочих дней.

Наряду с установленными рулонами сетки с обеих сторон машины имеется еще один дополнительный рулон. Таким образом, пресс-подборщик заряжен достаточным количеством для продолжительных рабочих дней.

Благодаря спускной пластине, а также откидному поддону новый рулон сетки может легко размещаться в нужном положении. Прочно установленная спускная пластина сетки облегчает заправку. Затем сетка направляется непосредственно через подающее коромысло без предварительного вальца в прессовальную камеру.

Для простой закладки следующего рулона сетки спускной лоток сетки с левой стороны откидывается и служит спуском для перемещения нового рулона сетки в необходимое положение. Замена производится просто рукой, так как новый рулон сетки больше не требуется поднимать вручную в верхнее положение.

Благодаря опускаемому поддону сетка может просто перемещаться в требуемое положение. Небольшая высота поддона сетки обеспечивает вместе с двумя лестницами простой доступ к системе обматывания.

• Быстро – открытие и закрытие менее чем за пять секунд
• Эффективно – демпфирование конечного положения цилиндра задней крышки камеры прессования
• Удобно – автоматическое управление крышкой камеры прессования

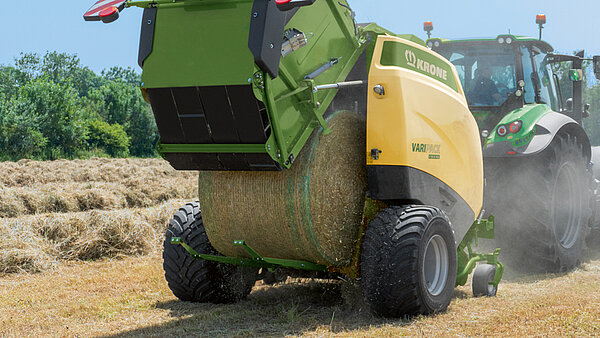

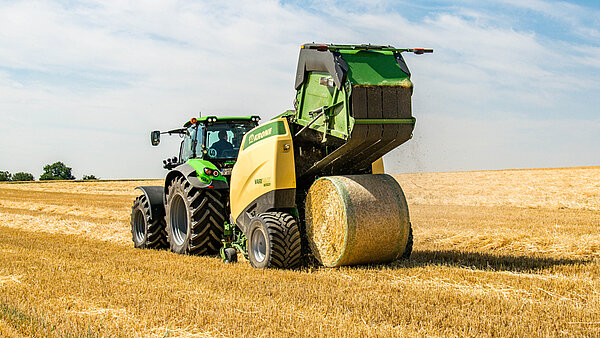

Пресс-подборщик VariPack Plus рассчитан не только на высокую производительность и плотность прессования, но впечатляет также своей понятной конструкцией и показательным доступом. Поэтому он чрезвычайно удобен для сервисного и технического обслуживания. Благодаря демпфированию конечного положения цилиндра и автоматике крышки камеры прессования повышается производительность. Выталкиватель рулона обеспечивает надежную выгрузку даже на склоне.

Важной составляющей для максимальной производительности являются короткие простои. Чтобы достичь этого, рулон должен выталкиваться надежно. Для этой цели выталкиватель рулона обеспечивает надежную выгрузку. Благодаря открытой форме, выталкиватель рулона предоставляет оптимальный доступ к ножам.

Чтобы снизить простои, на задней крышке размещен цилиндр с демпфированием конечного положения. Благодаря этому задний борт может открываться и закрываться еще быстрее. Благодаря небольшим простоям производительность машины увеличивается. В то же время задней крышке незадолго до закрытия затормаживается, чтобы иметь возможность бережно закрыть фиксатор. Это снижает износ и продлевает срок службы машины.

• Универсально – две модели поставляются с различными диаметрами рулонов
• Регулируемые – различные размеры рулонов от 0,80 м до 1,65 м и 1,90 м
• Вариативно – диаметр рулона регулируется электроникой

Имеется две модели VariPack Plus. Это означает, что Вы можете выбирать между компактными VariPack 165 XC Plus с одной стороны и VariPack 190 XC Plus – с другой стороны для более крупных рулонов. Они отличаются только конструкцией прессовальной камеры. Все другие функции имеются во всех моделях VariPack Plus.

Центральный элемент VariPack Plus состоит из четырех бесконечных прессующих ремней. Чтобы добиться гибкости ремней при одновременной прочности, они изготовлены из каучука с двумя интегрированными слоями ткани для максимального срока службы. Благодаря цепкому материалу в сочетании со специальной структурой поверхности достигается интенсивный контакт с кормом. Это предотвращает проскальзыванию ремней и оптимизирует эксплуатационную надежность.

Диаметр рулонов может плавно регулироваться на VariPack Plus посредством терминала с шагом в 1 см. Таким образом, размер рулона может комфортно настраиваться для соответствующей цели применения.

В качестве альтернативы модельный ряд VariPack предлагает также модель V 190 XC Plus. С помощью этого пресс-подборщика могут спрессовывать рулоны диаметром между 0,80 м и 1,90 м.

Самая компактная модель VariPack - это V 165 XC Plus. Благодаря специальной форме прессовальной камеры рулоны могут спрессовываться диаметром между 0,8 м и 1,65 м.

• Load Sensing – меньше подключений и щадящая эксплуатация трактора
• Вариабельная навеска – различные навески для любых условий эксплуатации
• Бережное отношение к культуре – три варианта шин для оптимального сохранения почвы

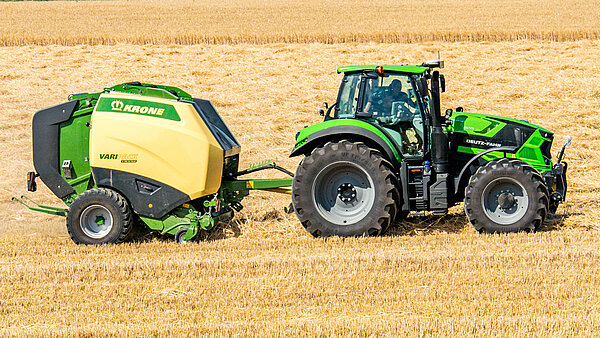

Быстрые переезды по дорогам, неровная территория, поверхности с малой несущей способностью и маневрирование на узком пространстве – это будничное применение VariPack Plus. С различной дополнительной оснасткой KRONE VariPack Plus оптимально дооснащается под Ваши условия эксплуатации.

В качестве альтернативы VariPack Plus могут оснащаться также одним тягово-сцепным устройством со сцепным шаром 80 для нижней навески. Они предлагают высокий комфорт движения, повышают маневренность и минимизируют износ.

Серийно модели VariPack Plus оснащены одной 40 мм сцепной петлей для верхней и нижней навески. Посредством регулировки в пазах дышло можно быстро подстраивать к различной высоте навески. В зависимости от страны можно выбрать еще три других варианта сцепных петель.

VariPack Plus может оснащаться щадящими почву шинами размером 500/55-20 12 PR, 500/60 R 22,5, а также 600/50 R 22,5. Кроме того, в стандартной комплектации установлены пневматические тормоза.

Все модели VariPack Plus серийно оснащены системой обратного слива Load-Sensing. Это снижает количество необходимых соединений. Также лучше сохраняется трактор, так как он должен качать гидравлическую жидкость толко тогда, когда это фактически необходимо. Кроме того, таким образом можно централизованно управлять различными функциями с терминала.

• На выбор – обвязка сеткой или шпагатом
• Комфортно – комфортная работа благодаря светодиодному рабочему освещению и системе камер
• Разумно – измерение влажности информирует механизатора о материале

VariPack Plus рассчитан на высочайшую производительность и плотность прессования. Кроме того, благодаря дополнительным аксессуарам, он также может быть специально адаптирован к соответствующим условиям эксплуатации. Рабочее освещение и камеры улучшают обзор машины. Измерение влажности всегда информирует механизатора о свойствах прессуемого материала.

Для осуществления комфортной чистки и технического обслуживания машины, можно выдвигать в сторону запас шпагата. Это облегчает доступ к приводам.

Наряду с серийным обматыванием сеткой в дополнительной комплектации VariPack Plus может оснащаться шпагатной вязкой. При этом сбоку размещено отделение шпагата, чтобы иметь при себе двенадцать рулонов шпагата. Таким образом, VariPack заряжен достаточным количеством для продолжительных рабочих дней.

С помощью камеры можно контролировать как функцию, так и окружающее пространство вокруг VariPack Plus. Это повышает как простоту использования, так и безопасность движения машины. Изображение с камеры может отображаться на отдельном экране или на терминале CCI.

Благодаря измерению влажности механизатор всегда получает информацию о свойствах материала. Это повышает безопасность подшипников и предотвращает образование плесени внутри рулонов.

Для оптимизации условий работы при техническом обслуживании и чистке машины можно установить светодиодное рабочее освещение. Оно включает в себя светодиодные полосы под защитами и фару с обратной стороны. Таким образом, смена рулонов и чистка возможны даже в темноте. В то же время, обеспечивается обзор окружающего машину пространства. Это повышает безопасность при эксплуатации VariPack Plus.

• Доступно – легкая доступность всех компонентов
• Комфортно – автоматическая смазка благодаря централизованной смазке
• Универсальная навеска – подходит для любого трактора

VariPack Plus рассчитан не только на высочайшую производительность и плотность прессования, но впечатляет также своей понятной конструкцией и показательным доступом. Поэтому он чрезвычайно удобен для сервисного и технического обслуживания. Серийная центральная система смазки и автоматическая смазка цепей уменьшают временные затраты до минимума.

В VariPack Plus установлены выдерживающие высокие нагрузки подшипники с улучшенным уплотнением. Они смазываются посредством системы централизованной смазки. Это взаимодействие приводит к оптимальному сроку службы.

Для обеспечения свободного хода и длительного срока службы, приводная цепь непрерывно смазывается автоматически. Благодаря простой регулировке поршневого насоса расход может индивидуально регулироваться для каждой приводной цепи.

Пресс-подборщики VariPack Plus оснащены одной центральной системой смазки. Это упрощает техобслуживание, и обеспечивает длительный срок службы машины.

Привод питателя может отсоединяться посредством серийной кулачковой муфты с правой стороны машины. В случае блокировки рулон может быть сформирован в камере без проворачивания питателя. Кроме того, доступ к ножам облегчается в результате свободно вращающегося ротора.

VariPack Plus серийно оснащен одной механической опорной стойкой. Это обеспечивает безопасное положение машины, когда она не используется. Встроенный двухступенчатый редуктор обеспечивает быструю работу при в то же время низких затратах энергии. Чтобы без проблем подбирать даже большие валки, опорная стойка дополнительно отводится в сторону.

Благодаря двум лестницам на передней части машины, вязальное устройство машины очень легко доступно. Это облегчает закладку нового рулона сетки, а также чистку и техобслуживание машины.

• Универсальные – терминалы для любых пожеланий клиента
• „Комофртные – хороший обзор, удобство обслуживания
• „Совместимые – управление через терминал трактора благодаря серийному ISOBUS-терминалу трактора
• Опция – пресс-подборщик управляет трактором благодаря TIM

Работа с бортовой электроникой комфорт от KRONE упрощает, улучшает и ускоряет работу. Так прессование доставляет настоящее удовольствие. Для различных поставленных задач в распоряжении имеются различные терминалы управления.

Система управления агрегатами трактора TIM (Traktor Implement Management), поставляемая в дополнительной комплектации и дает возможность обмена данными между машиной и трактором, чтобы пресс-подборщик управлял трактором. После окончания процесса обмотки задняя крышка автоматически открывается, рулон выталкивается и крышка закрывается. Таким образом, система TIM обеспечивает снятие нагрузки с водителя, уменьшить простои, снизить расход топлива, сформировать равномерные рулоны и повысить эффективность.

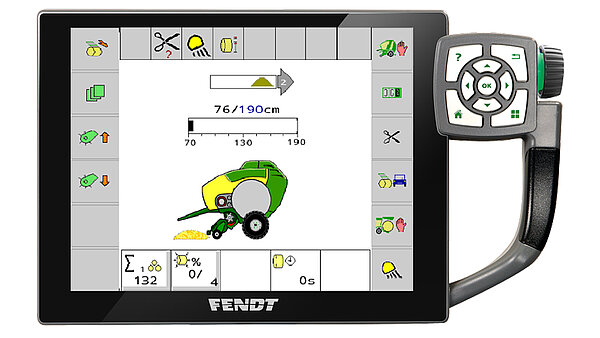

Терминал трактора совместимый с ISOBUS может также использоваться для управления VariPack. В данном случае не требуется дополнительного терминала в кабине.

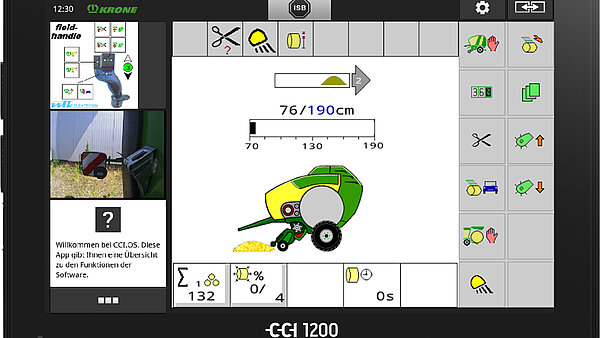

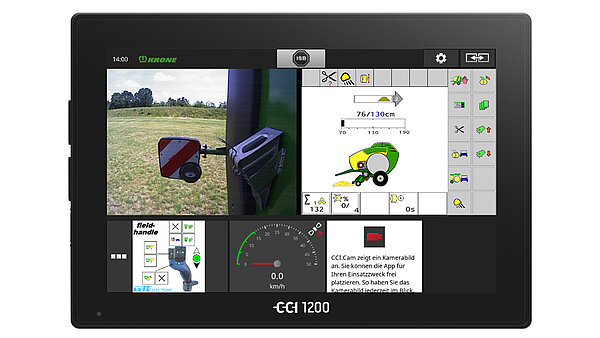

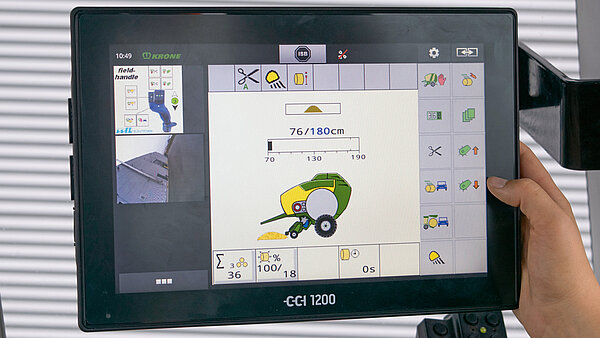

Терминал управления CCI 1200 имеет большой 12,1" цветной дисплей с сенсорной функцией. На дисплее могут отображаться рядом управление машины и изображение с камер. CCI 1200 является совместимым с ISOBUS и тем самым подходящим для использования внезависимости от производителя.

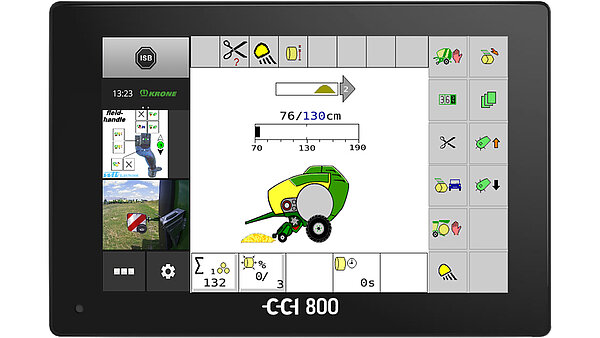

Терминал управления ISOBUS CCI 800 имеет 8,0" сенсорный дисплей с 12 функциональными клавишами. Также управление может быть расширено джойстиком или системой камер для оптимального комфорта управления. Переключение функций производится комфортно нажатием кнопки на маленькие пиктограммы с левой стороны.

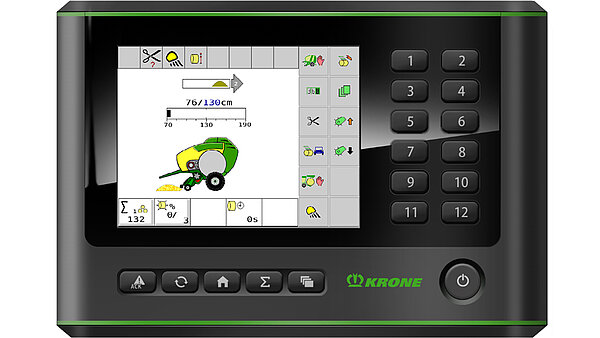

Терминал управления DS 500 наглядно и очень просто управляется посредством своего 5,7" сенсорного дисплея, двенадцати клавиш, а также потенциометра на обратной стороне. Этот терминал можно использовать наряду с VariPack также для другой техники KRONE. Для еще более удобного управления терминал DS 500 можно также комбинировать с джойстиком AUX.
