- Полная производственная программа роторных ворошителей-вспушивателей,
- трехточечное навесное устройство и как прицепные варианты
- Необслуживаемые приводы посредством восьмипальцевой муфты OctoLink
- Необслуживаемый роторный редуктор с жидкостной смазкой
- Износостойкие зубья Super-C
- Регулировка без применения инструментов угла разбрасывания для оптимальной адаптации свойств корма
- Зубья с расчесывающим эффектом KRONE для чистого подбора скошенной массы
- KRONE устройство раструшивания на границах для лучших результатов распределения до края поля
- Высокий комфорт управления для максимального снятия нагрузки с механизатора долгими рабочими днями
Видео о продукте
KRONE Прицепные роторные ворошители:KWT (KWT 1300/1600/2000)
Если требуется заготовка подвяленного корма и сена, KRONE предлагает большой выборвысококачественных и надёжных машин, роторных ворошителей- вспушивателей. Роторныеворошители-вспушиватели убеждают всех не только своим качеством работы и серийной оснасткой, но ибольшим количествомтаких инноваций, как, например, необслуживаемые пальцевые муфты OctoLink и редукторы, работающие вжидкостной смазке для приводов роторов.
Особенности продукта
- Необслуживаемые приводы посредством восьмипальцевой муфты OctoLink
- Необслуживаемый роторный редуктор с жидкостной смазкой
- Износостойкие зубья Super-C
- Регулировка без применения инструментов угла разбрасывания для оптимальной адаптации свойств корма
- Зубья с расчесывающим эффектом KRONE для чистого подбора скошенной массы
- KRONE устройствоворошения на границах для лучших результатов распределения до края поля
- Высокий комфорт управления для максимального снятия нагрузки с механизатора долгими рабочими днями
OctoLink
- Необслуживаемая восьмипальцевая муфта
- Надежный привод во всех положениях
Редуктор роторов
- Необслуживаемый благодаря наполнению жидкостной смазкой
- Высокий срок службы благодаря непрерывной смазке
Если требуется заготовка подвяленного корма и сена, KRONE предлагает большой выбор высококачественных и надёжных машин, роторных ворошителей-вспушивателей. Роторные ворошители-вспушиватели убеждают всех не только своим качеством работы и серийной оснасткой, но и большим количеством таких инно- ваций, как, например, необслуживаемые пальцевые муфты OctoLink и редукторы, работающие в жидксстной смазке для приводов роторов.
Благодаря большому свободному ходу Octo Link наружные роторы могут складываться вовнутрь на 180°. Это экономит место, уменьшает транспортную высоту и обеспечивает высокий уровень безопасности при транспортировке.
Соединение и особая форма коротких пальцев позволяют осуществить простой и надежный привод пальцевых муфт посредством фиксированного вала. Этот привод имеет высочайшую эксплуатационную надежность при длительном сроке службы.
Закрытые редукторы, работающие в жидкостной смазке, обеспечивающие привод роторов не требуют абсолютно никакого обслуживания. Непрерывная смазка обеспечивает безопасность и повышает срок службы. Силы на рамах принимаются большими прямоугольными профилями. Редукторы, работающие в жидкостной смазке, размещены под сегментами рамы и служат для привода отдельных роторов. На KW функцию управления роторами принимают на себя сегменты рамы. Это дает стабильность и снимает нагрузку с редуктора.
OctoLink c 8 пальцами крайне прочная, не нуждается в смазке и в любом положении работает надежно с силовым замыканием. Пальцы задействованы всегда, даже если сегменты рамы роторов сложены до 180°.
- Граблины из стабильного трубчатого профиля
- Широкое перекрытие граблин для однородной картины распределения
- Прочные, износостойкие, толщиной 9,5 мм двойные зубья Super-C с 5 витками
- Зубья с различной длиной краев и расчесывающим эффектом KRONE
Качественное производство создает прочную основу. Только так можно достичь высоких целей. Роторы роторных ворошителей-вспушивателей KRONE обеспечивает идеальные условия для заготовки экономически выгодного качественного корма. Как при заготовке сена, так и сенажа, Вы всегда будете на верном пути благодаря этим роторам.
Кольцевое резьбовое соединение для прочного крепления консолей зубьев из трубчатого профиля (38 x 4 мм) – благодаря этому устройству Вы всегда сможете достичь успеха даже при тяжелом корме.
Края зубьев Super-C различной длины обеспечивают, благодаря расчесывающему эффекту KRONE, оптимальный подбор скошенной массы и предотвращение засорения корма. Благодаря пяти виткам стальные пружинные зубья обладают эластичностью и способны выдерживать высокие нагрузки. Результат – точный подбор заготавливаемой культуры и уменьшенные потери от работы грабель даже после многолетней эксплуатации.
Роторные ворошители KRONE KW/KWT отличаются не только рабочей шириной захвата и количеством роторов, но также диаметром роторов и количеством граблин на роторе.. С пятью граблинами на роторе малого диаметра (1,34 м), шесть на роторе среднего (1,53 м) и до семи граблин на роторе большого диаметра (1,70/1,80 м) KRONE предлагает тот роторный ворошитель-вспушиватель, который подойдет для Ваших условий эксплуатации.
Зубья закреплены одним эксцентриком на держателях зубьев. Зубья устанавливаются в трех положениях с более или менее агрессивным углом атаки. Это приводит при любых условиях эксплуатации к превосходному подбору корма.
Граблины работают в большую нахлестку, что обеспечивает равномерное качество распределение и создает идеальные условия для заготовки качественного корма. Равномерная широкая укладка способствует подвяливанию заготавливаемой культуры и сокращает продолжительность подвяливания. Таким образом, можно оптимально использовать короткие периоды уборки урожая.
- Центральное приспособление для работы по краю поля
- Регулировка угла атаки без применения инструментов
- Точное и чистое ведение ротора посредством крупных шин и размещенные близко к зубьям ходовые колеса роторов
Рациональные мелочи и высокий комфорт работы приводят к большей эффективности. С помощью центрального устройства для работы на приграничных участках Вы не будете терять корм на краю поля и сможете распределять по диагонали вниз по склону. Регулировка наклона роторов без применения инструментов позволяет превосходное адаптирование к количеству и типу корма.
Гидравлическое приспособление для работы на приграничных участках управляется с сиденья трактора. Посредством центрального гидравлического цилиндра на тягах приспособления для работы на приграничных участках ходовые перемещаются колеса. Этот вариант особенно удобен, чтобы распределять на склонах или противодействовать возможному сносу.
Ручным приспособлением для работы на приграничных участках легко управлять. Посредством центрального рычага можно поворачивать все ходовые колеса влево или вправо.
Посредством штанг устройства для работы на приграничных участках все ходовые колеса роторов соединены между собой и обеспечивают стабильное инерционное движение. Таким образом, можно работать также вверх по склону и даже на экстремальных склонах с обеспечением равномерного распределения кормовой массы по ширине.
Защитные тарелки от наматывания, входящие в основную комплектацию сохраняют колеса и кронштейны колес свободными от частей кормовой массы и обеспечивают бесперебочную работу.
Колеса большого размера (16x6.50-8 и 18x8.50-8) обеспечивают превосходный инерционный эффект и плавный ход. Это делает роторные ворошители-вспушиватели не только легкоходными, но и щадят луговую дернину. Близкое расположение к зубьям обеспечивает оптимальное ведение зубьев вдоль контура почвы.
Регулировки угла атаки от 13 до 19 градусов возможна в четырех положениях. Регулировка производится быстро и без инструментов посредством крепежных пальцев в регулировочных отверстиях на крепежных кронштейнах колеса. Крутой угол атаки служит для вспушивания и производит интенсивно подготовленную собранную растительную массу. Для более щадящей подготовки при ворошении оптимальными является плавный угол атаки.
- Ширина захвата от 5,50 до 7,80 м
- Требуемая мощность меньше, означает отсутствие разгрузки передней оси трактора
- Легкое агрегатирование и отсоединение
- Удобное гидравлическое складное дышло
Прицепные роторные ворошители-вспушиватели с шириной захвата 5,50 и 7,80 м имеют небольшую требуемую мощность. Поскольку эти ворошители-вспушиватели при транспортировке едут на своих центральных колесах, можно отказаться от использования трехточечной гидравлической навески – идеально для небольших тракторов с небольшой нагрузкой на переднюю ось и силой подъема.
Настройка угла разбрасывания служит для оптимальной адаптации к свойствам корма. Поскольку KW 5.52 T и KW 7.82 T не поднимается, регулировка кронштейнов колес производится просто и легко посредством удлиненного рычага.
Для хранения KW 5.52 T и KW 7.82 T понадобится немного места. С помощью больших камерных шин и опорной стойки дышла с бесступенчато регулируемой высотой прицепные ворошители устанавливаются в надежное положение.
Центральное приспособление обеспечивает обеспечивает работу на границах поля без потерь. Настройка влево или вправо производится вручную посредством центрального переводного рычага.

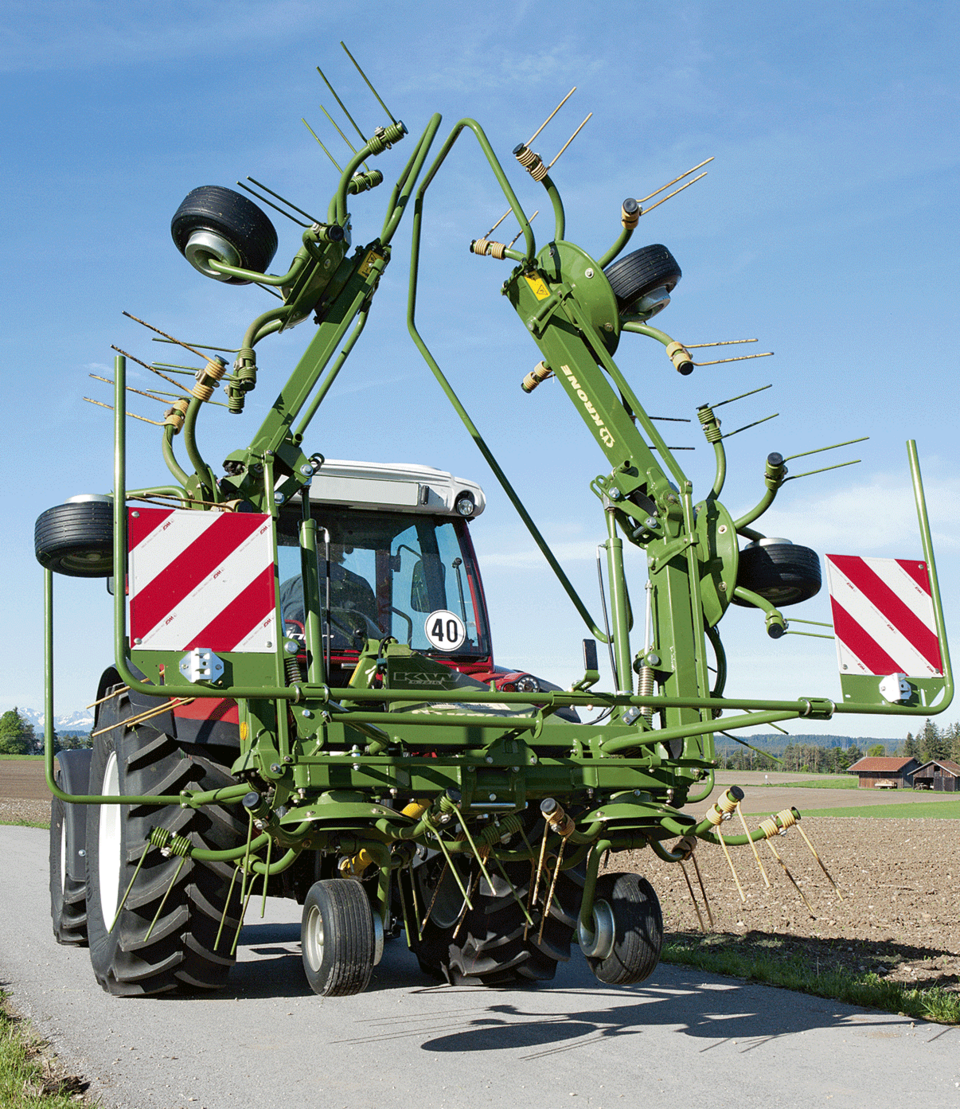

Гидравлическое складное дышло обеспечивает при транспортировке достаточный дорожный просвет под роторами. При эксплуатации с маятниковым прицепным устройством или неподвижным прицепным тяговым брусом регулируется рабочая глубина при помощи ходового винта на гидравлическом цилиндре.
KW 5.52 T и KW 7.82 T имеют изогнутое дышло с регулировкой высоты. Сцепка с маятниковым прицепным устройством или прицепным тяговым брусом а также снятие производится быстро и просто.
- Ширина захвата от 7,80 м до 11,00 м
- Высочайший комфорт управления с последовательным переключением
- Широкий транспортный ходовой механизм с большими колесами для 40 км/час
- Поворотный транспортный ходовой механизм для лучшего распределения массы
Благодаря транспортному ходовому механизму эти роторные ворошители-вспушиватели несмотря на их большую рабочую ширину захвата также идеально подходят для малых тракторов с небольшой грузоподъёмностью.
Перевод из транспортного в рабочее положение и наоборот выполняется крайне удобно. Последовательное переключение управляет процессами движения между складными роторными сегментами и поворотным транспортным ходовым механизмом.
На KWT 10.02 и KWT 11.22 управление производится посредством двух гидравлических соединений двустороннего действия на тракторе. Электрический переключающий клапан, входящий в дополнительную комплектацию повзоляет производить управление посредством всего лишь одного гидравлического соединения двустороннего действия.
С помощью переключающего клапана на KWT 7.82 и KWT 8.82 Вы выбираете между управлением гидравлическим приспособлением для работы на приграничных участках, и складыванием и раскладыванием транспортного ходового механизма и ротора
Гидравлическое приспособление для работы на приграничных с левой и правой стороны для KWT 7.82, KWT 8.82, KWT 10.02 и KWT 11.22 входит в серийную комплектацию. С помощью этого устройства Вы не будете терять корм на краю поля и соберете весь урожай.
KWT в дополнительной комплектации могут оснащаться фронтальным копирующим колесом. Непосредственная близость к пальцам обеспечивает чистый подбор корма. Колесо является свободно вращающимся и регулируется по высоте бесступенчато.
Благодаря шинам 18x8.50-8 колеса под центральными роторами обретают необходимый объем, поскольку они при вспушивании и ворошении дополнительно несут транспортный ходовой механизм. Более широкие шины не наносят вреда дернине и обеспечивают плавность хода.
Прочное V-образное дышло рассчитано для жестких условий эксплуатации. Агрегатирование и снятие выполняется быстро и просто. Опорная стойка с бесступенчатой регулировкой высоты позволяет выполнять четкую настройку высоты маятникового прицепного устройства или прицепного тягового бруса трактора.
Некоторые страны отдают предпочтение навеске на маятниковом прицепном устройстве. По этой причине прицепной роторный ворошитель-вспушиватель KWT 8.82 для определенных экспортных рынков – KWT 8.82 DB, оснащается тяговым дышлом с регулировкой высоты.
Поворотное двухточечное прицепное устройство имеет маятниковую навеску и может адаптироваться ко всем неровностям почвы. Поэтому крутящие усилия на раме исключены.
KWT с транспортным ходовым механизмом тянет прочная V-образная рама. V-образная форма и широкоугольный карданный вал поворотного кронштейна тягово-прицепного устройства позволяет проходить самые крутые повороты.
Навеска производится посредством одного прицепного устройства. При случайном поднятии нижних тяг трактора карданный вал не повреждается. Складываемая опорная стойка защелкивается самостоятельно.
Зубчатые сегменты поддерживают работу гидравлических цилиндров и обеспечивают благодаря увеличенному диапазону поворота транспортного ходового механизма вперед для улучшения распределения нагрузки при развороте.
Для поднятия и опускания транспортного ходового механизма KWT 7.82 и KWT 8.82 имеют гидравлические цилиндры одностороннего действия с энергоаккумуляторами, KWT 10.02 и KWT 11.22 – два цилиндра двустороннего действия.
Шины большого размера 10.0/75 – 15.3 для транспортного ходового механизма дают плавность хода и наилучшим образом проявили себя при быстрой езде со скоростьб 40 км/час и на неровном и упругом грунте.
Во время работы транспортный ходовой механизм поднимается над роторами. Таким образом, обеспечивается не только хорошее распределение массы, но и отличное, равномерное качество разбрасывания зеленой массы по всей рабочей ширине захвата. Не существует препятствий на пути.
- С шириной захвата от 13,10 до 19,60 м
- Наилучшая картина распределения массы благодаря диаметру ротора
- Чрезвычайно прочные балки рамы
- Необслуживаемые приводы роторов OctoLink
- Интеллектуальное управление KWT 1600 и KWT 2000
Условием для производства высококачественного корма являются не только высокопроизводительные косилки, но и подходящие для этого роторные ворошители-вспушиватели. С KWT 1300, KWT 1600 или KWT 2000 Вы достигнете производительности по площади высокоэффективной комбинации косилок, в то же время сможете работать со смещением и заготавливать равномерно высушенный корм.
Широкий транспортный ходовой механизм отвечает за спокойный и стабильный режим движения даже при сложных дорожных условиях. В дополнительной комбинации могут устанавливаться более широкие транспортные шины. Широкие транспортные шины обеспечивают сохранность почвы на магких грунтах и снижают уплотнение почвы благодаря большой опорной поверхности шин.
Как KWT 1300, так и обе большие модели KWT 1600 и KWT 2000 складываются и раскладываются посредством автоматизированного последовательного переключения. Таким образом, машина очень удобно может складываться и раскладываться из кабины трактора и ошибочное управление данного процесса исключено. Посредством отдельного гидравлического блока управления машины приводятся в положение на разворотной полосе и в рабочее положение.
С помощью входящего в дополнительную комплектацию гидравлического поворотного отбойного фартука возможно особенно точное распределение на границах. Таким образом заготавливаемый урожай распределяется до границы поля, а не за ее пределы.
Рабочая высота зубьев регулируется централизованно для всей машины посредством резьбовой кривошипной рукоятки по центру машины. Так рабочая высота быстро и просто адаптируется к изменяющимся условиям.
Точка агрегатирования верхней тяги трехточечной навески соединена с рамой посредством одной пружины. При положении на разворотной полосе роторов пружина давит на транспортную раму назад и предотвращает таким образом возникновение негативной опорной нагрузки в прицепном устройстве. Это позволяет эксплуатацию ворошителей-вспушивателей KWT 1300, KWT 1600 и KWT 2000 даже с малыми и легкими тракторами.
Сверхпрочные сегменты балки рассчитаны для огромной ширины захвата. Закрытая защитная рама благодаря своим диагональным проходящим элементам жесткости обладает особо стабильной формой. Она соответствует не только правилам по технике безопасности, но дополнительно снимает нагрузку с консолей и ширниров.
Диаметр роторов 1,53 м, шесть граблин на роторе и прочные двойные зубья с различной длиной плеча оставляют после себя показательную равномерную картину распределенной массы.
Оснащенные необслуживаемыми 8-пальцевыми муфтами и работающие в консистентной смазке роторные редукторы KWT 1300, KWT 1600 и KWT 2000 способны выносить высочайшие нагрузки и рассчитаны на длительный срок эксплуатации.
Прицепные роторные ворошители-вспушиватели KWT 1300, KWT 1600 и KWT 2000 отличаются не только своей эффективность, но также лучшим качеством работы. 12, 14 или 18 роторов укладывают кормовую массу чрезвычайно равномерным шлейфом. Подвижные сегменты балки даже на неровной поверхности обеспечивают чистую работу граблин для полноценной подготовки кормовой массы. Роторный редуктор со смазкой на весь срок службы, прочные толщиной 9,5 мм двойные зубья с различной длиной краев, прочные кронштейны зубьев из трубчатого профиля, стабильная рама с регулируемыми по отношению друг к другу сегментами и широкий транспортный ходовой механизм с больши шинами способны выносить высочайшие нагрузки и даже после многолетней эксплуатации работу выполняют блестяще.
- Большая рабочая ширина захвата 13,10 м
- 12 роторов по 6 граблин
- Дышло или трехточечная навеска
- Автоматизированное складывание и раскладывание
- Автоматическое складывание и раскладывание
KWT 1300 от KRONE производит качественный корм, Работа с ним доставляет удовольствие. Так как со своей шириной захвата 13,10 м он компактен и безопасен при транспортировке, чистая и щадящая почву работа и огромная
эффективность и производительность.
Серийно на KWT 1300 Plus (дополнительно на KWT 1300) установлено снятие нагрузки посредством гидравлической системы с транспортной оси. Если KWT 1300 (Plus) находится в положении разворотной полосы, то большая часть веса машины опирается на транспортную ось (иллюстрация слева). Это обеспечивает чистый и стабильный режим езды на разворотной полосе. В рабочем положении нагрузка с транспортной оси снимается подъемным цилиндром. Вес рамы и оси распределяется большей частью на колеса ротора и навеску (иллюстрация справа). Это позволяет снимать нагрузку с транспортных шин и также при прохождении крутых поворотов не стирать луговую дернину. Функция в качестве «копирующего колеса» перед ротрами сохраняется даже в разгрузочном положении. Так предотвращается загрязнение корма и открытие луговой дернины.
Для оптимального копирования рельефа почвы и соблюдения установленной рабочей высоты отвечает гидравлическая верхняя тяга в плавающем положении во время работы. На разворотной полосе и для транспортировки он опрокидывает вверх почти на 90 градусов всю раму ротора.
Роторы очень точно управляются нижними распорками транспортной ходовой части. Совместно работающее транспортное шасси служит практически передним копирующим колесом и активно поддерживает ведение зубьев вдоль контура почвы.
KWT 1300 предлагает много вариантов навески. Серийно он оснащается дышлом и сцепной петлей (40 мм) для верхней и нижней навески, опция – тягово-сцепное устройство со сцепным шаром 80 или маятниковое сцепное устройство. KWT 1300 Plus серийно оснащены трехточечным прицепным устройством. Эта навеска облегчает прохождение по узким поворотам и маневры при разворотах.
- Управляемое транспортное шасси с автоматической регулировкой рулевого типа
- Компактные на дороге и широкие в поле
- Ручная регулировка рабочей высоты
- Независимое копирование рельефа почвы от транспортного ходового механизма
С транспортной шириной до 3,00 м и рабочей шириной захвата 15,27 или 19,60 м KWT 1600 и KWT 2000 выглядят убедительно не только в поле, но и на дороге. Перевод из рабочего в транспортное положение привлекает простотой и функциональностью. Автоматическое последовательное переключение облегчает работу механизатора и этим повышает дневную выработку.
В рабочем положении система управления транспортных колес адаптируется к траектории разворота колес ротора. Так предотвращается трение колес трактора и транспортных колес при прохождении поворотов. Это бережет луговую дернину и облегчает работу вдоль неровных краев поля.
В транспортном положении и положении разворотной полосы транспортные колеса следуют по колее трактора. Это оптимально при узких въездах на поле и маневрировании на разворотной полосе.
Инерционное управление на KWT 1600 и KWT 2000 принудительно управляется посредством трехточечной навески. Посредством перестановки тяг колея транспортной оси адаптируется к трактору или колесам ротора. Перевод производится автоматически посредством последовательного переключения при смене положения транспортного/разворотной полосы, рабочего и наоборот.
Сдвоенные карданные шарниры в раме и продольных отверстиях нижних подъемных тяг отвечают за независимое копирование рельефа почвы транспортным шасси. Это позволит работать чисто на неровной поверхности.
Гидравлическая верхняя тяга удерживает установленную рабочую высоту и выполняет задачу откидывания сегментов рамы с их роторами для транспортировки на 90° вперед.

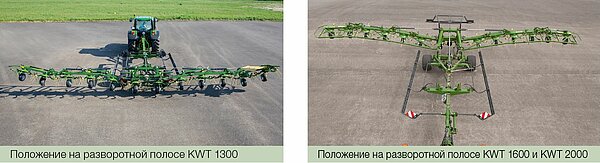

Для транспортировки или на разворотной полосе роторы поднимаются гидравлической системой посредством подъемных штанг. Высота подъема убедительна.
Боковые сквозные защиты с высокой степенью отражение повышают видимость в момент усталости или на перекрестке, что наряду с освещением обеспечивает высочайшую безопасность на дороге.
Чтобы кормовая масса меньше набирала влаги за ночь и быстрее высыхала, некоторые фермеры предпочитают для заготовки сена применять маленькие валки на ночь. Насадной редуктор, входящий в дополнительную комплектацию, позволяет работать со сниженной частотой вращения роторов для укладки в «ночные» валки меньшего размера.
Для работы в сильно липком корме на крепежных кронштейнах колес могут быть установлены защитные щитки от наматывания, входящие в дополнительную комплектацию.
Запасные колеса 16/6.50x8 или 18/8.50x8 входят в дополнительную комплектацию. Извлечь колесо из поставляемого крепления можно без применения инструментов.
Для тракторов с тормозом вала отбора мощности обгонная муф-та, входящая в дополнительную комплектацию, расположенная на карданном валу главного привода для ротора с шириной захвата до 6,70 м обеспечивает высочайший уровень безопасности при отклю-чении машины.
Модели
KWT 7.82/6x7 | KWT 1300 | KWT 1600 | KWT 20000 | ||
---|---|---|---|---|---|
Тип | Прицепные | Прицепные | Прицепные | Прицепные | конфигурировать |
Рабочая ширина (м) | 7.80 | 13.10 | 15.30 | 19.60 | конфигурировать |
Количество роторов | 6 | 12 | 14 | 18 | конфигурировать |
Количество граблин на роторе | 7 | 6 | 6 | 6 | конфигурировать |
Диаметр ротора (м) | 1.70 | 1.53 | 1.53 | 1.53 | конфигурировать |
Потребляемая мощность (кВт / л.с.) | 37 / 50 | 51 / 70 | 60 / 80 | 80 / 110 | конфигурировать |
