EasyCut TS/TC

• Modellen met zijdissel (TS) en middendissel (TC)
• Robuuste, rondom gelaste maaibalk met grote, voor de lange duur gesmeerde tandwielen
• SmartCut: streeploos zwad met bijzonder brede overlapping van de mesloopbanen
• SafeCut: Individueel beveiligde maaischijven
• Messensnelsluiting standaard
• DuoGrip: Zwaartepuntophanging met dubbele geleiding voor beste bodemaanpassing
• Tanden- (CV) of rollenkneuzer (CR) voor snel en gelijkmatig drogen van het oogstgoed
• Optionele dwarsafvoerband Collect voor meer flexibiliteit bij de zwadafleg

• Veelzijdig inzetbaar - dankzij verschillende disselaansturingen
• Variabel in uitrusting - verschillende kneuzers verkrijgbaar

• Robuust in uitvoering - duizendvoudig beproefde EasyCut maaibalk

• Hydraulische ontlasting maaiwerk - nog betere contourgeleiding en ontzien van de graszode

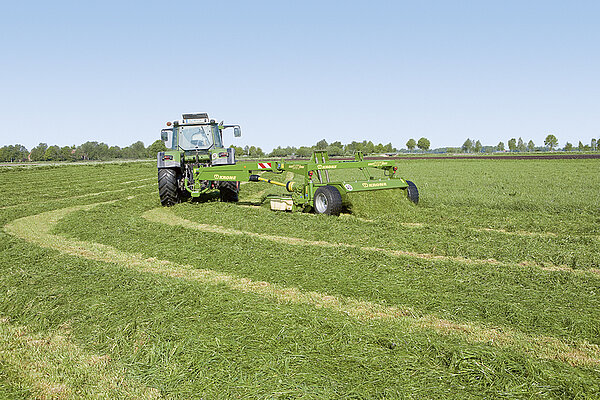

Opgewassen tegen de meest uiteenlopende oogstomstandigheden ter wereld: de EasyCut TS/TC modellen zijn zeer flexibel inzetbaar en overtuigen door een nieuw frameconcept met aansprekende vormgeving. Verschillende dis- selaansturingen, drie verschillende kneuzers en de optionele dwarsafvoerband Collect zijn maar een paar voorbeelden van de uitgebreide uitrustingsmogelijkheden.

De nieuwe getrokken maaiers van KRONE met middendissel bieden een maximale flexibiliteit. Het maakt daarbij niet uit of hij in combinatie met een frontmaaier of solo wordt gebruikt. De nieuwe getrokken middendissel kan hydraulisch worden gezwenkt en daardoor links of rechts van de trekker maaien.

De nieuwe getrokken maaiers van KRONE met zijdissel onderscheiden zich door hun eenvoudige en compacte opbouw. De maaier wordt rechts naast de trekker geleid. De korte bouwwijze van de zijdissel is gunstig in krappe bochten en bespaart tijd op de wendakker. Om de capaciteit te verhogen, kan ook in combinatie met een frontmaaier wordt gewerkt.

De in tegengestelde richting draaiende M-profielen hebben een plettende werking op het oogstgoed en zorgen daarmee voor een gelijkmatige kneuzing en homogene droging.

De over de volle werkbreedte geprcfileerde en in elkaar grijpende walsen zijn zeer geschikt voor gebruik in peulgewassen en andere bladvruchten.

De pendelende V-vormige staaltanden zorgen voor een gelijkmatige kneuzing over de volle werkbreedte.

• Rondom gelaste maaibalk: robuust, gesloten en voor de levensduur gesmeerd
• Duurzame satellietaandrijving met grote aandrijftandwielen: zeer rustige loop en beste krachtoverbrenging
• Zonder binnenschoen: probleemloos maaien

De gesloten, rondom gelaste maaibalk voldoet aan de hoogste kwaliteitsnormen en blijft ook na jarenlang gebruik dicht en in vorm. De grote aandrijftandwielen in oliebad zijn bestand tegen de hoogste duurbelastingen en worden gekenmerkt door hun bijzonder rustige loop.

De gesloten, rondom gelaste maaibalk is onderhoudsvrij en blijft ook na jarenlang gebruik dicht en in vorm. Speciale reinigingsprocédés tijdens de fabricage maken smering voor de levensduur mogelijk en maken de anders gebruikelijke olieverversingen overbodig.

De rondom gelaste en voor de levensduur gesmeerde maaibalken worden met hypermoderne lasrobots en CNC-technologie vervaardigd en voldoen daarmee aan de hoogste kwaliteitseisen. De maaibalk vormt immers het hart van elke schijvenmaaier.

De door KRONE ontwikkelde satellietaandrijving in de maaibalk: grote aandrijftandwielen met tot 66 tanden brengen de krachten van de hoofdaandrijving over naar het uiteinde van de maaibalk. Door hun grote diameter draaien ze langzamer en veel tanden van aangrenzende aandrijftandwielen grijpen in elkaar. Deze constructie resulteert in een rustige loop, optimale krachtoverbrenging en lange levensduur. De voorgelagerde nevenaandrijvingen drijven elk maar één maaischijf aan en worden daardoor slechts aan geringe belastingen blootgesteld.

De aandrijving van de maaibalk vindt plaats via een haakse aandrijving direct achter de binnenste maaitrommel. Hierdoor is werken zonder verstoppingen op de wendakker of op geren gewaarborgd.

• Wigvormig balkprofiel voor zuiver maaiwerk
• SmartCut brede overlapping van mesloopbanen voor optimale gewasstroom
• Zwad- of breedafleg door vrije keuze van draairichting

Vlak maaien in weiden en weilanden, iets hoger maaien in langstelig akkervoer - het wigvormige balkprofiel van de maaibalk maakt dat mogelijk. Met een EasyCut werkt u storingvrij en laat u een schoon maaibeeld achter.

De met draairichting B uitgeruste EasyCut maaiers leggen het oogstgoed breed af. Alle schijven draaien paarsgewijs. Het over de volle maaibreedte afgelegde gewas droogt gelijkmatiger en sneller.

Om ervoor te zorgen dat de trekkerwielen niet over het gemaaide gewas rijden, zijn de excentrische lagerhuizen zo gepositioneerd dat de schijven naar het midden toe draaien.

De voor geplaatste aandrijftandwielen direct onder de schijven zijn excentrisch in het lagerhuis geplaatst. De kleinere tandwielen van de nevenaandrijvingen kunnen samen met hun lagers naar boven en de grote tandwielen van de hoofdaandrijving naar de zijkant worden verwijderd.

Doordat de maaischijven bij een paarsgewijze draairichting zowel naar achteren als in tegengestelde rijrichting naar voren draaien, moet voor een schoon zwad de overlap- ping van de mesloopbanen kloppen. Daarom is de overlapping van de messen tussen de uit elkaar draaiende schijven bijzonder groot - ideaal voor een streeploos zwad van jong gewas in lichte bestanden. Bovendien bevordert de grotere afstand tussen de naar achteren draaiende messen de afvoer van grote hoeveelheden gewas.

Het wigvormige balkprofiel biedt een groot instelbereik voor de maaihoogte. Dankzij de groot uitgevoerde dubbele tandwiellagers is de maaibalk zeer robuust en maximaal belastbaar.

• Messensnelsluiting voor snel wisselen van messen op de werklocatie

• Modulaire opbouw ,van de maaischijven

• Weinig slijtage van messen zwenkbereik van messen 360°

• Uitstekend maaiwerk dankzij KRONE SmartCut optimale overlapping van mesloopbanen

De messensnelsluiting, de modulaire bouwwijze en de perfecte plaatsing van de maaischijven voor een streeploos zwad zijn nog maar een paar voorbeelden die voor de keuze van een EasyCut schijvenmaaier pleiten.

Versleten mesbouten en ruimers - bij de KRONE EasyCut geen probleem. Door de modulaire opbouw van de maaischijven kunnen ze individueel worden vervangen. Desgewenst kunnen de mesbouten worden vervangen door messchroeven.

De 112 mm lange messen met gedraaide vorm en een brede overlapping van de mesloopbanen zorgen voor een zuivere snede en gelijkmatige gewasstroom.

De messen kunnen 360 graden rond hun bevestigingsbout draaien. De messen zijn beschermd, kunnen niet gaan vastzitten, hebben minder slijtage en zijn zelfreinigend.

De afgeronde aanslagstukken tussen de glijrails beschermen de maaibalk. De contour aan de onderkant voorkomt ophoping van materiaal. Het gemaaide goed stroomt continu weg.

Met hoogsnijglijders voor stoppellengten van meer dan 80 mm maait u afhankelijk van de montage 30 resp. 50 mm hoger. Dat is ideaal bij het maaien van akkervoer en GPS-bestanden.

De zeer brede glijrails van gehard staal beschermen de maaibalk, verminderen de bodemdruk en ontzien de graszode. De met bouten bevestigde rails kunnen gemakkelijk worden verwisseld.

De messensnelsluiting is voor veel praktijkmensen een must. De messen kunnen op de gebruikslocatie snel en gemakkelijk worden gedraaid of gewisseld.

• Volledig beschermde aandrijvingen voor meer veiligheid

• Geen botsingen met aangrenzende maaischijven

• Geen slijtageverschijnselen
• Snel vervangen van de spanhulzen voor hoge betrouwbaarheid en minimale kosten

Botsingen kunnen schade en reparatiekosten met zich meebrengen. KRONE biedt in dit opzicht met SafeCut een hoge mate van veiligheid. De DLG-bekroonde beveiliging van de maaischijven tegen vreemde voorwerpen voor alle EasyCut modellen is uniek wat betreft veiligheid en comfort. SafeCut behoort tot de basisuitrusting van alle schijvenmaaiers van de serie EasyCut F.

In plaats van de klap volledig op de aandrijftandwielen van de maaibalk over te brengen, breken de spanhulzen bij kortstondige overbelasting in de aandrijfas af. De doordraaiende rondselas draait via de hefdraad de maaischijf naar boven. De maaischijf verlaat de gevarenzone, bevindt zich boven de mesloopbanen van aangrenzende schijven en gaat niet verloren. SafeCut voorkomt schade aan de tandwielaandrijving en aangrenzende schijven. De spanhuls kan in luttele minuten worden vervangen en dat brengt nauwelijks kosten met zich mee.

Elke maaischijf van de maaibalk is individueel beveiligd. Wanneer een maaischijf een vreemd voorwerp raakt, breekt de spanhuls door de klap. Daarna draait de maaischijf over de schroefdraad op de aandrijfas 15 mm omhoog.

Geen belasting van de spanhulzen tijdens het maaien. De lagereenheid is m.b.v. een moer en twee klembouten voorgespannen. De spanhulzen kunnen geen moeheid krijgen. De reactiedrempel blijft ook na langdurig gebruik constant.

De maaischijven van de EasyCut zijn dubbel beschermd. De maaischijven werken binnen het afgeschermde bereik van de maaibalk en steken niet boven de glijrails uit. De standaard maaibalkbeveiliging SafeCut biedt extra veiligheid.

• DuoGrip dubbele aansturing van de maaibalk - "in het zwaartepunt gedragen - door stuurstangen geleid

• Gelijke bodemdruk over de volle werkbreedte

• Optimale geleiding minder zijwaartse trek, sthoon maaiwerk

• Hydraulische ontlasting maaiwerk voor nog betere contourgeleiding en ontzien van de graszode

Met de ­KRONE DuoGrip worden EasyCut maaiwerken in het zwaartepunt gedragen en door stuurstangen aan de zijkant geleid. Hierdoor kan de maaibalk de bodemcontouren bijzonder gelijkmatig volgen, waarbij de graszode wordt ontzien. Ook onder moeilijke omstandigheden worden zo de voorwaarden voor hoogwaardig voer gecreëerd.

De nieuwe afgeronde framedelen maken hoger heffen op de wendakker en meer dwarspendeling mogelijk, met name op sterk golvend terrein. De aansturing vindt midden boven de as plaats en zorgt voor een nog betere stabiliteit op hellingen.

De instelling van de maaihoogte vindt plaats m.b.v. een handspindel. Op de schaal kan de bestuurder de ingestelde maaihoogte aflezen. Als optie kan die ook hydraulisch worden ingesteld. De standaard messenbox voor het snel wisselen van messen is gemakkelijk bereikbaar op alle EasyCut modellen.

De EasyCut maaiers werken dankzij DuoGrip bijzonder schoon en exact en ontzien de graszode. In het zwaartepunt opgehangen en door een korte dwarsarm getrokken heeft de maaibalk over de totale werkbreedte dezelfde bodemdruk. Deze kan comfortabel direct vanuit de cabine hydraulisch worden ingesteld. Een manometer informeert de bestuurder over de ideale bodemdruk. Bovendien wordt hij aan de zijkant door twee parallelstangen geleid. Deze vangen de zijwaartse krachten op, verbeteren de geleiding en verhogen de stabiliteit. De modulaire bouwwijze van het nieuwe beschermdoek concept bespaart op gewicht en voorkomt afzettingen op de maaier.

• Ideal voor lichtere trekkers door eigen onderstel
• Laat zich licht trekken, compact met stabiel V-frame
• Rondom maaien met zwenkoverbrenging: draait op de plaats
• Zwaartepuntophanging DuoGrip
• Werkdiepte instelling: comfortabel met spindel

Zoekt u een getrokken maaier met hoge capaciteit, zonder kneuzer, met een werkbreedte van 3,16 m, dan is de EasyCut TS 320 met zwaartepuntophanging DuoGrip de juiste keuze. Naast het lage benodigde vermogen onderscheidt deze machine zich door maximale stabiliteit, beste uitrusting en bedieningsgemak.

Voor transport wordt de EasyCut TS 320 midden achter de trekker gezwenkt. Transportbreedte onder 3,00 m, veel bodemvrijheid en een toegestane maximumsnelheid van 40 km/h – zo komt u snel en veilig op de werkplek.

Voor het vervangen van de messen en het reinigen van het maaiwerk kan het voorste beschermdoek omhoog worden geklapt. Daarmee wint u ruimte en is de maaibalk van alle kanten goed toegankelijk.

Dankzij de zijdissel en zwenkoverbrenging maait u snel om elke hoek. De tweepuntsbok dient voor het aankoppelen aan de in hoogte verstelbare trekstangen van de trekker. In sommige landen is aankoppeling aan de ondertrekhaak populair geworden.

Met een paar keer draaien wordt al snel de perfecte instelling bereikt. De bodemdruk van de maaibalk kan via de spanbare trekveren eenvoudig worden ingesteld,

Het V-vormige frame van de EasyCut TS 320 met zijdissel is robuust en compact. De framehoogte maakt een grote pendelafstand mogelijk van de in het zwaartepunt opgehangen en door stuurstangen aan de zijkant geleide maaibalk. Daarmee zorgt de EasyCut TS 320 ook op onregelmatige ondergrond voor een schoon, verliesvrij zwad. De krachtige aandrijving van de maaibalk vindt plaats via tussenassen en een sterke haakse aandrijving achter de binnenste maaitrommel.

De getrokken EasyCut TS 320 zonder kneuzer blinkt uit door hoge prestaties, licht trekken en rijcomfort. Vergeleken met een aanbouwmaaier ontlast de getrokken maaier de trekkerhydrauliek en achteras, heeft hij een wezenlijk kleinere transporthoogte en is er veiliger mee te rijden. De transportbreedte ligt onder 3,00 m.

• Gemakkelijke en snelle bediening
• Optionele geleidingsplaten voor breedafleg
• Traploos instelbare zwadbreedte
• Schakelaandrijving; verstelbare kneuzingsgraad

Met de KRONE tandenkneuzer CV en zijn effectieve V-vormige staaltanden wordt het gewas over de totale breedte van de maaibalk bewerkt. De grote diameter van 64 cm en de schroefvormige plaatsing van de tanden zorgen voor een continue gewasstroom, hoge opnamecapaciteit en optimale kneuzing.

900 tpm voor de intensieve, 600 tpm voor de minder intensieve kneuzing. Het benodigde kneuzertoerental kan gemakkelijk en snel met een hendel worden ingesteld.

De standaard geribde plaat van de kneuzer CV ondersteunt het werk van de tanden en zorgt voor een nog intensievere kneuzing.

De afstand tussen de tanden en de geribde plaat kan eenvoudig met behulp van een zwengel worden versteld. Hoe kleiner de afstand, des te hoger de mate van kneuzing.

De tandenkneuzers van alle maalers werken over het volle maaibereik, van de linker tot en met de rechter maaltrommel. Dat geeft een homogene gewasstroom over de volle werkbreedte en optimale ontsluiting van het gewas.

De geharde en op greep staande V-vormige staaltanden werken zeer intensief en hebben een hoge treksterkte. Als er een vreemd voorwerp wordt geraakt, kunnen de tanden naar achteren uitwijken. De naar voren beperkte pendeling verhoogt de levensduur van de bouten.

• Continue gewasstroom met 25 cm walsdiameter

• Hoge doorvoer met aangedreven pletwalsen

• Beste kneuzing met geprofileerde walsen - 'vertandingseffect'

• Rollenkneuzers naar keuze met polyurethaanwalsen of als M-Rolls met staalprofiel

Bladrijk gewas zoals luzerne of klaver stelt andere eisen aan een kneuzer dan een grasrijk bestand, De rollenkneuzer CR ontziet het gewas optimaal. De fijne eiwitrijke bladeren en daarmee de hoge voedingswaarde van het gewas blijven daardoor behouden. De breedafleg versnelt het droogproces.

De in tegengestelde richting draaiende walsen grijpen in elkaar en hebben zo een plettende werking op het oogstgoed. De M-profielen laten daarbij voldoende ruimte voor het gewas vrij. Het resultaat: een gelijkmatige, intensieve kneuzing voor een homogene droging zonder brokkelverliezen – ideaal voor bijvoorbeeld het bergen van luzerne.

De actieve aandrijving van de bovenste wals van de M-Rolls vindt synchroon plaats via een aandrijving aan de buitenkant van de maaibalk vanaf de onderste wals. Daarmee bent u ook in de zwaarste gewasbestanden optimaal uitgerust.

De grote walsen van de CR-kneuzer garanderen een storingvrije, continue gewasstroom en vragen maar weinig vermogen.

De ongedeelde en daarmee doorlopende polyurethaanwalsen garanderen een gelijkmatige kneuzing over de volle werkbreedte. De polyurethaan coating zorgt voor een lange levensduur. De profielen van de grote pletwalsen grijpen ver in elkaar. Deze vertanding geeft een intensieve en toch sparende kneuzing van het oogstgoed zonder bladverlies.

• Aandrijving via eigen boordhydrauliek
• Traploos instelbare werpafstand
• In- en uitschakelautomaat bij inzetten en uitheffen
• Brede dwarsafvoerband met hoge capaciteit
• Lichtere bouwwijze dankzij ontwerp zonder frame
• Grote, dikkere aandrijfrollen voor continue gewasstroom, ook onder moeilijke omstandigheden

De met enkele getrokken schijvenmaaiers te combineren, hydraulisch aangedreven dwarsafvoerband maakt het mogelijk: hij bespaart tijd, vermindert het aantal werkgangen, ontziet de bodem en zorgt door het zijwaartse transport van het maaigoed zonder bodemcontact voor bijzonder schoon gezwad voer.

Het toepassingsgebied van de EasyCut getrokken schijvenmaaiers met kneuzer en dwarsafvoerband is zeer breed. Deze maaiers zijn echte alleskunners. Met geheven dwarsafvoerband laten ze één breed of compact zwad achter, met ingeschakelde band leggen ze het maaigoed op of naast het al aanwezige zwad af. Het daaruit resulterende dubbele zwad is zeer geschikt voor pick-ups van volgende oogstmachines.

In combinatie met een dwarsafvoerband moeten de tanden van de kneuzer het maaigoed niet alleen knikken, maar ook transporteren. Ter verhoging van de werpcapaciteit wordt hiervoor bij een deel van de tanden de vrije ruimte tussen de beide tandarmen met een afdekking afgesloten.

De 91 cm brede dwarsafvoerband met opgezette lijsten zorgt voor een continue, betrouwbare gewasstroom. De zwaden zijn bijzonder gelijkmatig en kunnen uitstekend worden opgeraapt. Om de trekker te ontlasten, drijft een eigen hydraulisch systeem, bestaande uit olietank, pomp en oliemotor, de transportband aan. Bij heffen wordt de aandrijving van de band automatisch gestopt en bij neerlaten weer gestart. De zwadbreedte kan door traploos aanpassen van de bandsnelheid worden gevarieerd.

• Hydraulische ontlasting voor meer comfort

• Nieuw frameconcept in modulaire bouwvorm met gespannen beschermdoeken voor nog betere bodemaanpassing

• Optionele hydraulische maaihoogteverstelling of kantelfunctie

• Standaard zwenkaandrijving met recht krachtverloop

• Optionele zwadafleg met het KRONE Collect systeem

De nieuwe getrokken maaiwerken met kneuzer bieden een hoge mate van flexibiliteit en voldoen dankzij hun grote verscheidenheid wereldwijd aan de meest uiteenlopende eisen. De TS modellen overtuigen door hun compacte bouwwijze, de TC modellen door hun brede toepassingsgebied. De middendissel biedt de mogelijkheid rechts of links van de trekker te werken. Alle kneuzermodellen kunnen met het ­KRONE Collect systeem worden uitgerust.

Bij alle TS/TC modellen kan de maaihoogte als optie ook vanuit de trekkercabine worden ingesteld. Als alternatief kan de kantelfunctie voor het passeren var obstakels worden gebrukt. De maaihoogte wordt dan kortstondig verhoogd, om schade aan het maaiwerk te voorkomen zonder het maalwerk ult te heffen.

Afhankelijk van de positie van de dissel informeert een indicator de bestuurder over de huidige overlapping. Aanpassingen aan verschillende trekkerbreedten en ook de middenstand van de dissel voor transport worden goed zichtbaar aangegeven.

Voor het vervangen van de messen en het reinigen van het maaiwerk kan het voorste beschermdoek omhoog worden geklapt. Daarmee wint u ruimte en is de maaibalk van alle kanten goed toegankelijk.

De buitenliggende tussenassen en de standaard zwenkaandrijving maken zeer korte afstanden bij het aanmaaien en keren op de wendakker mogelijk. Dat bespaart tijd en verhoogt de capaciteit.

Voor meer veiligheid in het verkeer worden de zijbeschermingen opgeklapt - als optie ook comfortabel hydraulisch vanuit de trekkercabine. De transportbreedte van de 3,20 m brede modellen ligt dan onder 3 m. Breed in het veld, smal op de weg.

• Koppelframe voor twee getrokken maaiwerken voor maximale capaciteit
• Ontwikkeld voor middendissel modellen EasyCut TC 400 CV/CR en EasyCut TC 500 CV/CR
• CTF Ready (Controlled Traffic Farming) met meer dan 12 m werkbreedte
• Maximale capaciteit door combinatie van bestaande maaiwerkcomponenten
• Transportpositie en sologebruik van maaiwerken nog steeds mogelijk

De EasyCut TC Connect maakt het aanbouwen van twee getrokken middendissel maaiwerken mogelijk. In combinatie met een KRONE frontmaaiwerk levert dit een werkbreedte tot 13 m op. Maximale capaciteit en Controlled Traffic Farming zijn het logische resultaat. Sologebruik van de maaiwerken blijft gewoon mogelijk, er hoeft geen ombouw plaats te vinden.

Het elektrische voorkeuzekastje maak eenvoudige en effectieve bediening van het koppelframe en de maaiwerken mogelijk. De eigen hydraulische installatie zorgt voor proceszeker werken. Eén enkelwerkend en drie dubbelwerkende besturingsapparaten zijn nodig om de maalwerken afzonderlijk of synchroon te besturen. De overlapping met het frontmaaiwerk kan afhankelijk van de oppervlaktestructuur vrij worden gevarieerd.

Deze combinatie toont tweemaal EasyCut TC 500 CR in haverhooi. De aandrijfstreng van de EasyCut TC Connect is voor het almaar toenemende trekkervermogen ontwikkeld. Hier wordt meer dan 12 m ineens gemaaid en in zwaden afgelegd.

Door een KRONE frontmaalwerk, twee getrokken middendissel modellen (TC) en het nieuwe koppelframe EasyCut TC Connect te combineren, wordt een maximale capaciteit in het veld bereikt. De koepelaandrijvingen van de TC modellen maakt aanbouw dwars op de rijrichting mogelijk. Aanbouwpunten voor transport zijn op de EasyCut TC Connect aanwezig. Ook het sologebruik van maar één machine blijft gewoon mogelijk.
