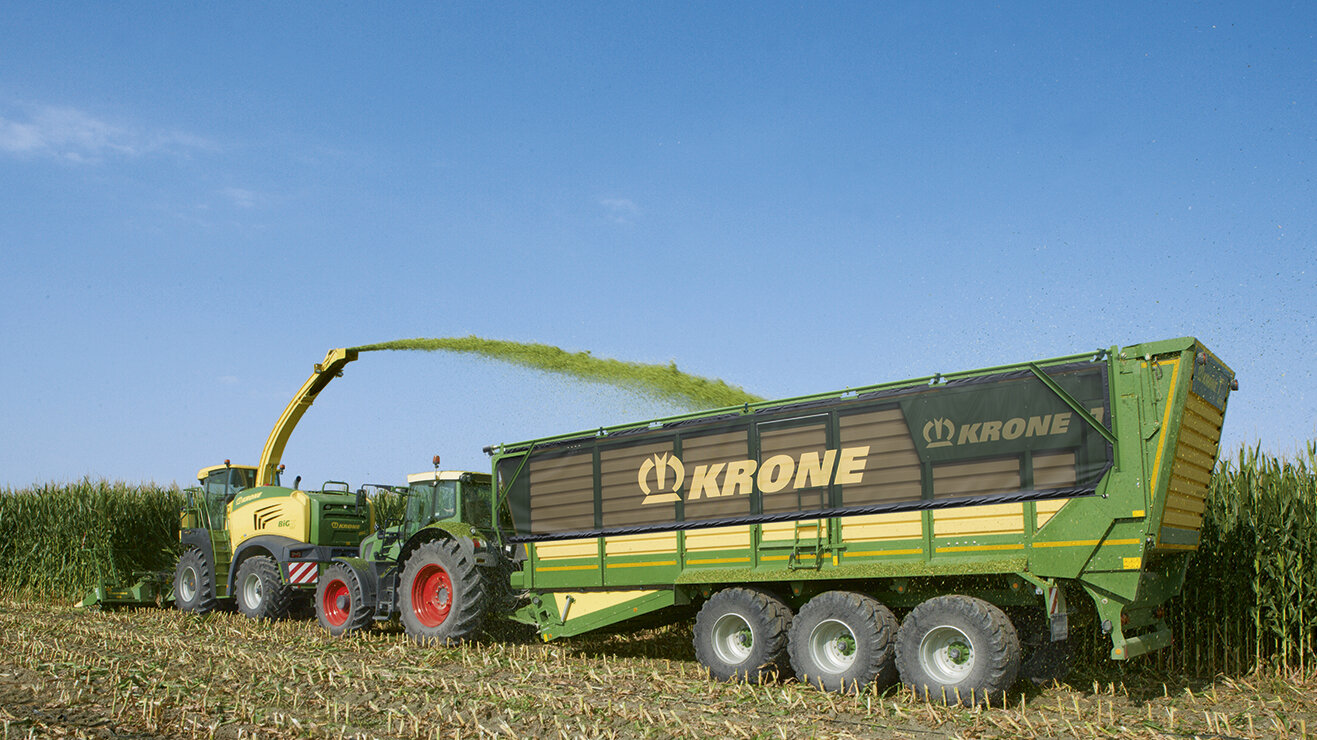

De KRONE TX laat zich prima door de hakselaar beladen, overtuigt door zijn enorme transportcapaciteit, is veilig bij snel transport en maakt zeer snel lossen mogelijk. Met een TX bereikt u een hogere capaciteit, lagere kosten en bepaalt u de norm.
- Tot 56 m³ laadvermogen vlg. DIN 11741
- Eén-frame concept voor laag eigen gewicht en groter laadvolume
- Naar voren toe aflopende stalen bodem voor groter laadvolume en hoger rijcomfort
- Hydraulische knikdissel: naar voren aflopende wagen is ideaal voor aanhakselen
- Zeer krachtige bodemketting aandrijving met rollenketting voor snel lossen
- D-modellen met twee doseerwalsen voor gelijkmatige verdeling van het voer
- Asaggregaten met hydraulische compensatie voor hoogste rijstabiliteit
- Optioneel hydraulische of elektronische gedwongen besturing voor eenvoudiger rangeren
Productkenmerken
- Tot 46 /56 m³ laadvermogen
- Eén-frame concept voor laag eigen gewicht
en groter laadvolume - Naar voren toe aflopende stalen bodem voor
groter laadvolume en hoger rijcomfort - Hydraulische knikdissel: naar voren aflopende
wagen is ideaal voor aanhakselen
TX: Mehr laden – schneller abladen: Der Häckseltransportwagen für Ihren Erfolg.
TX: Mehr laden – schneller abladen: Der Häckseltransportwagen für Ihren Erfolg.
- Reusachtig laadvolume: 46 of 56 m³
- Zelfdragend frame met laadbak vooraan voor laag eigen gewicht en extra laadvolume
- Robuuste, hoog belastbare geheel stalen opbouw
- Conische opbouw, zodat de lading beter glijdt
De KRONE TX laat zich prima door de hakselaar beladen, overtuigt door zijn enorme
transportcapaciteit, is veilig bij snel transport en maakt zeer snel lossen mogelijk. Met een TX
bereikt u een hogere capaciteit, lagere kosten en bepaalt u de norm.
Door de transparante voorwand heeft de bestuurder een goed zicht in de laadruimte. Hierdoor kan de bestuurder de lading steeds in de gaten houden en de wagen voor een optimale belading door de hakselaar gemakkelijk in de juiste positie brengen.
De loshulp dient als snelstarthulp voor het snel en volledig lossen van de wagen. Het voer dat tegen de voorwand aan zit, wordt door het zwenkbare frame naar achteren gedrukt en omgeduwd. Daardoor kan het voer bij het lossen niet voorover kantelen. Het anders noodzakelijke verwijderen van resten is dan niet meer nodig.
De conische opbouw biedt grote voordelen. De naar achteren toe groter wordende afstand tussen de zijwanden en de stalen bodem vergemakkelijkt het lossen. Er zijn geen ophopingsranden. Er blijft niets hangen.
Met hun framehoogte van 450 mm, veel rongen en zeer sterke trapeziumprofielplaten zijn de silagewagens zeer robuust en hoog belastbaar.
Het door KRONE voor silagewagens ontwikkelde zelfdragende frameconcept – met laadbak als zelfdragende kuip – maakt bij een lager eigen gewicht en dieper platform een groter laadvolume en extra belading mogelijk. Door zijn diepliggende zwaartepunt biedt de TX meer stabiliteit op hellingen en bij het snel nemen van bochten.
Met een toegelaten totaal gewicht tot 34 t kunnen de KRONE silagewagens TX het zwaarste werk aan. Innovaties zoals de naar voren aflopende bodemketting en de schuine voor- en achterwand zorgen voor extra laadruimte. De grote opening aan de bovenkant vergemakkelijkt het vullen en geeft minder verliezen. Bij wenden dicht bij afrasteringen worden botsingen voorkomen, doordat het onderste deel van de schuine achterkant over de afrasteringpalen kan wegzwenken.
- Verlaagde bodemketting voor groter laadvolume en de beste rij-eigenschappen op hellingen, op het
veld en over de weg - Betere tractie van de trekkerachterwielen bij het eerste laden aan de voorkant van de wagen
- Dubbele bodemketting: robuust en goede aangrijping
- Directe mechanische bodemketting aandrijving:
• zeer hoge capaciteit
• supersnel
• onafhankelijk van trekkerhydrauliek
De KRONE silagewagen TX is bij uitstek voor de eisen van loonbedrijven ontwikkeld. De hoge
laadcapaciteit met naar voren aflopende stalen bodem en het supersnelle lossen met behulp
van de bodemketting die onafhankelijk van de trekkerhydrauliek werkt, maken de TX nog
effectiever.
De TX met doseerwalsen is met een instapluik aan de zijkant en uitklapbare ladder uitgerust. De brede opening vergemakkelijkt het instappen en reinigen van de laadruimte.
De mechanische bodemketting aandrijving via een ketting biedt het voordeel dat een enorme hoeveelheid gewas in heel korte tijd wordt gelost. De extra sterke, 1 ¼ inch dikke aandrijfketting loopt in het voertuigframe. De ketting is onderhoudsarm en heeft een lange levensduur. De ketting heeft kunststof geleidingsrails.
De dubbele bodemketting laat zijn sterke kanten zien bij het lossen. De vier hooggelegeerde ronde stalen kettingen met korte schakels hebben elk een breekbelasting van 23 ton en zijn voor de hoogste bodemkettingsnelheid tot 34 m/ min ontworpen. De meenemers aan de bodemkettingen zijn van vierkante buis en hebben een uitstekende grip en ideale transporteigenschappen.
De perfect gespannen bodemkettingen werken betrouwbaar en hebben een lange levensduur. De voor in de wagen geplaatste kettingspanners met geïntegreerde veerspanning zijn gebruiksvriendelijk en onderhoudsarm.
Met de TX biedt KRONE voor het eerst een naar voren toe aflopende stalen bodem in een silagewagen aan. De “laadbak” vergroot het transportvolume en zorgt bij het beladen voor een betere tractie van de achterwielen van de trekker op het veld. Het laagliggende zwaartepunt van de wagen verbetert het rijgedrag op hellingen en biedt een hoge mate van veiligheid bij snelle transportritten.
- Aan de voorkant neerlaatbare wagen voor optimaal vullen bij aanhakselen
- Variabele bodemvrijheid – ideaal op de rijsilo en bij diepe rijsporen
- Kleine draaicirkel – geen demontage van de trekstangen van de trekker nodig
- Rustige loop – hydraulische disselvering
Bij naar voren geneigde wagen biedt de hydraulische knikdissel niet alleen voordelen bij het aanhakselen, maar ook de mogelijkheid in diepe rijsporen met verhoogde bodemvrijheid te rijden. De smalle dissel met kogelkop aanspanning is geveerd en biedt het hoogste rijcomfort.
De hydraulische gedwongen besturing kan eenvoudig via de kogelkop aanspanning 50 aan de trekker worden aangekoppeld. Het aanpassen vindt plaats met behulp van een arm met ontgrendelbare bout.
Deze biedt het hoogste rijcomfort en de minste slijtage. De lasten worden volledig zonder schokken verplaatst. De kogelkop aanspanning 80 is geschikt voor een disselsteunlast van 4 t.
De TX heeft een neerklapbare steunvoet. Voor het aan- en afkoppelen kan de knikdissel hydraulisch aan de trekvoorziening van de trekker worden aangepast. Dat gaat dus snel en eenvoudig.
De disselvering werkt met een stikstofaccumulator, die in het oliecircuit van de knikdissel is geïntegreerd. De geveerde dissel vangt de schokken op en biedt het hoogste rijcomfort.
Met een TX silagewagen bent u zeer wendbaar. De smalle dissel maakt wenden en rangeren in de nauwste ruimte mogelijk – ideaal voor aanhakselen en op kleinere percelen. Demontage van de trekstangen van de trekker is niet nodig.
Hydraulische knikdissel: De knikdissel maakt het laden van de wagen tijdens het loshakselen of doorsteken nog makkelijker. Met een voorover gekiepte wagen wordt de laadopening groter en makkelijker bereikbaar voor de staal uit de pijp van de hakselaar. Zo wordt het laden zonder verliezen door de knikdissel van de KRONE TX nog eenvoudiger.
- Robuuste geheel stalen opbouw, weinig onderdelen
- Lossen in minder dan een minuut
- Extra sterke bodemketting met vier kettingen
Dankzij de extra laadruimte door de naar voren aflopende bodem, de zeer hoge
bodemkettingsnelheid en het door het één-frameconcept verhoogde laadvermogen zijn
de KRONE silagewagens TX 460 en TX 560 oogstspecialisten die de capaciteit van elke
hakseltrein verhogen.
Met ver geopende achterklep, dubbele bodemketting en kettingsnelheid tot 34 m/min lossen de TX 460 en TX 560 ook grote hoeveelheden gewas zeer snel en zonder storingen.
Het openen en sluiten van de geheel stalen achterwand vindt plaats met behulp van aan beide zijden aangebrachte hydraulische cilinders. Het automatische vergrendelen en ontgrendelen vereenvoudigt de bediening vanuit de trekker.
De bodemketting aandrijving is ontworpen voor hoge prestaties. Met een kettingsnelheid tot 34 m/min is de wagen in minder dan een minuut gelost. Met een TX werkt u sneller.
De schuine achterwand vergemakkelijkt het vullen van de silagewagen. De kortere opbouw onderaan biedt voordelen bij het insteken in smalle, vaak door afrasteringpalen begrensde inritten.
- Twee doseerwalsen voor gelijkmatige verdeling van het voer
- Beveiliging van doseerwalsen via de hoofdtussenas
- Complete doseerwalseneenheid snel in en uit te bouwen
- Snel lossen met bodemkettingsnelheid van 17 m/min
Laag voor laag leggen de twee doseerwalsen van de KRONE silagewagens TX 460 D en TX 560 D een gelijkmatig voertapijt af – ideaal voor het aansluitende vastrijden. Het doseeraggregaat met hoge capaciteit is speciaal voor de hoge toevoersnelheid van de bodemketting ontworpen.
Met behulp van de twee doseerwalsen kunnen grote hoeveelheden voer homogeen over de volle lengte van de rijsilo worden verdeeld.
Als het om hoge prestaties gaat, heeft de aandrijving van de doseerwalsen via de hoofdaandrijfstreng zich als beste laten zien. Door de overlastbeveiliging in de hoofdtussenas is nog sneller lossen mogelijk.
Bij de KRONE silagewagens TX 460 D en 560 D kunnen de doseerwalsen snel en eenvoudig als complete eenheid worden in- en uitgebouwd.
De aandrijving van de doseerwalsen vindt plaats via een tandwiel aan de bodemketting aandrijving. Robuuste kettingen van 1 inch dik brengen het volle vermogen over. Kettingspanners met veerondersteuning zorgen voor een wrijvingsloze aandrijving.
De TX 460 D en 560 D hebben in de basisuitvoering twee open doseerwalsen. De grote diameter van 450 mm en gedraaide plaatsing van de op greep staande tanden staan garant voor een krachtige, gelijkmatige voerverdeling over de volle breedte.
- Loshulp voor snel en optimaal lossen
- Vulpeil indicatie met manometers
- Weeginrichting met meetbouten aan de dissel
- Laadruimte afdekking voor verliesvrij transport
Een goede uitrusting maakt het werk lichter, biedt veiligheid en verhoogt de productiviteit. De
speciaal voor de KRONE silagewagens ontwikkelde loshulp zorgt voor nog sneller en schoner
lossen. Andere optionele uitrustingen, zoals de laadruimte afdekking, weeginrichtingen, extra
verlichting-units en reflecterende omtrekmarkeringen zorgen voor het hoogste comfort en
maximale veiligheid.
Het gewicht van de lading kan gemakkelijk op het display van de bedieningsterminal van de optionele weeginrichting worden afgelezen. Het gewicht aan gelost oogstgoed is het verschil tussen de geladen hoeveelheid en de nog in de wagen resterende hoeveelheid.
De metingen van de optionele elektronische weeginrichting vinden plaats via meetbouten aan de dissel en aan het tandem- of tridemaggregaat met hydraulische compensatie. Het gewicht van de lading is de som van de gemeten disselsteun- en aslast.
De KRONE silagewagens kunnen optioneel worden uitgerust met een laadruimte afdekking. Er gaat niets verloren – ook niet bij snel rijden over de weg. De laadruimte afdekking wordt hydraulisch geopend en gesloten.
De manometers geven informatie over het vulpeil van de silagewagen. De druk wordt gemeten in de hydraulische cilinder van de knikdissel en in de cilinders van de hydraulische asnivellering aggregaten. Het vulpeil geeft een indicatie van het gewicht van de lading.
Bij openen van de achterklep zwenkt de loshulp hydraulisch naar achteren, drukt tegen de voerwand en ondersteunt de ingeschakelde bodemketting. Bij sluiten van de achterklep wordt de loshulp met veerondersteuning terug in de uitgangspositie gezwenkt.
- Met LED-werklampen veilig op het veld en over de weg
- Uitstekend zicht rondom bij nacht
- Optioneel: binnenruimte- en achteruitrijcamera voor reusachtig gezichtsveld
- Omtrekmarkering als optie
De sterke LED-binnenverlichting, tot vier LED-werklampen aan de buitenkant, de van ver
zichtbare begrenzingslichten, de reflecterende omtrekstrips en de camera met monitor
vereenvoudigen het werken in het donker, verhogen het rijcomfort en bieden de grootste
veiligheid.
Extra LED-achterlichten met knipperlicht, achteruitrij- en remlicht in het bovenste deel van de achterwand waarschuwen achteropkomend verkeer tijdig bij afslaan.
LED-begrenzingslichten en optionele reflecterende omtrekmarkeringen laten op het eerste gezicht de werkelijke grootte van het voertuig zien en inschatten – ook vanuit de verte. Door het vroegtijdig herkennen van verkeerssituaties die optreden in het donker kunnen andere weggebruikers hun rijgedrag tijdig aanpassen. De reflecterende omtrekmarkeringen garanderen meer veiligheid op wegen en kruispunten.
Desgewenst kunnen de TX silagewagens met binnenruimte- en achteruitrijcamera worden uitgerust. De monitor met omschakelbaar kleurendisplay geeft een groter gezichtsveld, vereenvoudigt het werk en geeft meer veiligheid.
Drie optionele, sterke LED-strips verlichten de laadruimte optimaal. De strips worden in combinatie met de verlichting van de trekker geschakeld.
De TX wagens zijn standaard met verlichting boven en onder aan de achterkant en een zwenkbare veiligheidsbumper uitgerust. Daarmee voldoet de TX aan de norm voor bedrijfsvoertuigen.
De KRONE TX silagewagens kunnen als optie met max. vier extra LED-werklampen aan de zijkanten worden uitgerust. Het licht op de as en de omgeving vergemakkelijkt het rangeren en parallelrijden bij nacht en biedt veiligheid op de rijsilo.
- Stabiel – veilig rijgedrag op de weg
- Hoogste stabiliteit op hellingen – minder kans op omslaan
- Met asbesturing – ontziet de graszode, minder bandenslijtage
De naloop- en gedwongen gestuurde tandemaggregaten met hydraulische nivellering voldoen
aan alle eisen uit de praktijk. De onderstellen bieden een hoge stabiliteit zonder overhellen bij
snel rijden en in bochten, alsmede stabiliteit op hellingen. Met deze assen bent u altijd veilig
en comfortabel onderweg.
De asbesturing behoort tot de basisuitrusting. De gestuurde achterste wielen ontzien de graszode en zorgen in bochten voor licht lopen, weinig bandenslijtage en ontlasting van het onderstel.
De banden voor de tandemas zijn met verschillende profielen en karkasopbouwen verkrijgbaar. Daarmee biedt KRONE voor elke gebruikssituatie de optimale oplossing.
De aslast-afhankelijke blokkeerwerking van de nokkenschijven aan de aspoten biedt de hoogste rijstabiliteit en een veilig instuurgedrag. In rusttoestand is de stijfheid minimaal.
Bij oneffenheden wordt de olie van de voorste naar de achterste cilinder of omgekeerd gedrukt. Doordat de oliecircuits in het asaggregaat aan beide zijden van elkaar gescheiden zijn, gaat de opbouw niet overhellen en is die over de volle breedte altijd evenwijdig met de ondergrond.
De grote compensatie-afstanden zorgen voor een altijd gelijkmatige belasting van de voor- en achterwielen. Het uitstekende klimvermogen van de as vereenvoudigt het rijden ook op steilere rijsilo's.
- Tridem-asaggregaat met lastverdeling over 3 assen
- Toegestane aslast 27 t (TX 460) of 30 t (TX 560)
- Maximaal rijcomfort, stabiel zonder overhellen
- Bestuurde voor- en achteras, liftas voor
- Optie (TX 460) of standaard (TX 560)
Met het tridem-asaggregaat, onderaanspanning en kogelkop aanspanning 80 kan met de TX
silagewagens met een toegestane aslast van 27 t (TX 460) resp. 30 t (TX 560) en een maximum
snelheid van 40 of 60 km/h worden gereden. Het voor zware lasten ontworpen onderstel is met
hydraulische nivellering en hydropneumatische vering uiterst comfortabel en veilig.
Ook voor het tridem-asaggregaat kunt u de banden kiezen die het best bij uw gebruik passen. De licht lopende brede banden ontzien de graszode en laten nauwelijks rijsporen achter.
Met de gestuurde voor- en achteras kunt u elke bocht aan. De graszode wordt ontzien, de benodigde trekkracht is laag en de wiellagers worden ontlast.
De voorste as kan hydraulisch worden geheven. Met dit systeem ontziet u bij rijden zonder vracht de voorste banden, wat kosten bespaart.
De zes wielen van het tridemonderstel ontzien de bodem en volgen alle bodemcontouren. De hydraulische nivellering tussen de cilinders van het onderstel zorgt voor een gelijkmatige lastverdeling over alle zes wielen. Doordat beide zijden van de onderstelhydrauliek van elkaar gescheiden zijn, hebben de wagens een stabiel rijgedrag, hellen ze niet over en hebben ze de hoogste stabiliteit. De toegestane maximum snelheid bedraagt afhankelijk van de toelating tot 60 km/h.
- Elektronisch remsysteem EBS met
- automatische lastafhankelijke remkrachtregeling ALB
- antiblokkeersysteem ABS
- rolstabilisatiesysteem RSS - Hydraulische of elektronische gedwongen besturing optioneel
Grotere en snellere trekkers, hogere transportvolumes en grotere laadvermogens stellen
bijzondere eisen wat betreft veiligheid. Om die reden biedt KRONE het voor bedrijfsvoertuigen al lang beproefde elektronische remsysteem aan. Intelligent gestuurde assen helpen u de graszode te ontzien en de veiligheid te verhogen.
Hierbij vindt de aansturing van de as plaats via de kogelkopaansluiting aan de trekker, een stuurstang en een sensor die de hoek van de trekker t.o.v. de wagen meet en via de stuurcomputer aan de asbesturing doorgeeft. Deze ruimtebesparende aansturing biedt tegenover de hydraulische gedwongen besturing een grotere wendbaarheid. De bestuurder kan bij rangeren, op hellingen en aan de rand van rijsilo's actief ingrijpen en de stand van de gestuurde wielen veranderen. Om de veiligheid tijdens het rijden te verhogen, wordt vanaf 35 km/h de stuurintensiteit successievelijk verlaagd en vanaf 50 km/h helemaal uitgeschakeld.
Bij de TX 460 met tandemas bestuurt de hydraulische gedwongen besturing (optioneel) de achterwielen. Bij de TX 560 met tridemas is deze standaard en bestuurt de voor- en achterwielen. De gedwongen besturing is ook bij achteruitrijden actief, vermindert bij keren de benodigde schuifkracht in de bocht, ontlast het onderstel en geeft een optimaal rijgedrag bij hoge snelheid. De aansturing vindt plaats via de kogelkopaansluiting aan de trekker en de commandocilinder aan de dissel. Het tridemaggregaat werkt met twee commandocilinders.
Bij de TX 460 met tandemaggregaat behoort de naloopbesturing tot de standaard uitrusting. Voor rangeren, rijden op rijsilo's of over de weg kan de besturing via blokkeercilinders worden geblokkeerd.
Het optionele elektronische remsysteem EBS beschikt over ALB-, ABS- en RSS-functies. Het Rol-Stabilisatie-Systeem activeert bij gevaar van omslaan de rem, zodat de TX ook in nauwe en snel genomen bochten niet omslaat. Alle functies samen zorgen voor een hogere inzetbaarheid.
De TX 460 en TX 560 zijn standaard met een persluchtinstallatie met twee leidingen uitgerust. Het hydraulisch aangestuurde ALB-ventiel regelt de remdruk afhankelijk van de belasting. De hydraulische remmen kunnen afhankelijk van het land als optie verkrijgbaar zijn.
- Overzichtelijk
- Eenvoudige bediening
- CCI-ISOBUS – een kastje voor alles
Voor het werken met een TX in de basisuitrusting is er geen elektronica of bedieningsterminal
nodig. De bedienbare regelventielen van de trekker zijn hiervoor voldoende. Extra optionele
uitrustingen, zoals de elektronische weeginrichting en de elektronische asbesturing, kunnen
eenvoudig via de Delta terminal, ISOBUS terminal CCI 1200, of de ISOBUS trekkerterminal
worden bediend.
Bedieningsterminal DS 500: De DS 500 bedieningsterminal heeft een grafi sch display waarop de actuele status van alle functies grafi sche worden weergegeven. Ook zijn alle actuele waarden eenvoudig af te lezen. De Delta bedieningskast, biedt bij de Swadro 1400 Plus bovendien digitale hoogteweergave per rotor en automatische hoogte-instelling van alle harkelementen tot een eerder ingevoerde waarde. De extra te verkrijgen joystick maakt de bediening nog comfortabeler.
Op de eigen ISOBUS bedieningsterminal van de trekker kunnen alle taken van de ISOBUS bedieningsterminal CCI 1200 worden uitgevoerd.
De CCI 1200 is voor gebruik met andere machines met ISOBUS-capaciteit voorbereid. Hij beschikt over een groot 12" touchscreen. Naast alle functies van de bedieningsterminal Delta biedt de CCI 1200 de mogelijkheid het scherm op te splitsen. Eén kant toont dan bijvoorbeeld alle elementen van de machinebediening, de andere kant toont het beeld van een bewakingscamera.
Met behulp van een tuimelschakelaar kunnen max. vier optionele LED-werklampen aan de zijkanten gemakkelijk worden in- en uitgeschakeld.
De bediening van de TX in de standaard uitrusting vindt uitsluitend plaats met behulp van de regelventielen van de trekker. De achterklep, de hydraulische knikdissel, de blokkering van de naloopgestuurde tandemas en de liftas van het tridemonderstel kunnen heel eenvoudig met de hydrauliek bedieningshendels naast de bestuurdersstoel worden bediend. De zwenkbare klep van de optionele loshulp wordt via de hydrauliek van de achterklep aangestuurd. Voor de optionele laadruimteafdekking hebt u een extra dubbelwerkende hydraulische aansluiting nodig.
Modellen
TX 460 | TX 460 D | TX 560 | TX 560 D | ||
---|---|---|---|---|---|
Type | Silagewagen | Silagewagen | Silagewagen | Silagewagen | configureren |
Capaciteit (m³) | 46 | 46 | 56 | 56 | configureren |
Aantal doseerwalsen | - | 2 | - | 2 | configureren |
Benodigd vermogen (kW / pk) | 89 / 120 | 89 / 120 | 111 / 150 | 111 / 150 | configureren |
