Swadro TC

Hileradora rotativa KRONE con depósito central: la gama de productos más extensa del mercado: Con las hileradoras rotativas Swadro TC, KRONE ofrece la gama de productos más amplia entre los rastrillos hileradores. Empezando por la hileradora de dos rotores Swadro TC 640 para superficies pequeñas y regiones montañosas y llegando la hileradora de seis rotores Swadro 2000, única en el mundo, para una fuerza y un rendimiento de recolección máximos, hay disponible una amplia gama de variantes de modelos y opciones de equipamiento.

Con las hileradoras rotativas Swadro TC con depósito central, KRONE ofrece la cartera de productos más amplia del mercado. Empezando por la hileradora de dos rotores Swadro TC 640, pasando por la más reciente hileradora de cuatro rotores Swadro TC 1250, hasta el la hileradora de depósito central más grande del mundo, la Swadro 2000, KRONE ofrece anchos de trabajo entre 5,70 y 19,00 m en este segmento. Además, puede elegir entre una amplia gama de equipamientos opcionales y de confort de manejo.

Hileradora de depósito central de seis rotores Swadro 2000: Anchos de trabajo variables desde 11,00 m hasta 19,00 m

Swadro TC 640: Ancho de trabajo variable de 5,70 m a 6,40 m

Swadro TC 680: Ancho de trabajo 6,80 m

Swadro TC 760 / 760 Plus: Ancho de trabajo variable de 6,80 m a 7,60 m

Swadro TC 880 / 880 Plus: Ancho de trabajo variable de 7,60 m a 8,80 m

Swadro TC 930 / 930 Plus: Ancho de trabajo variable de 8,10 m a 9,30 m

Swadro TC 1000 / 1000 Plus: Ancho de trabajo variable de 8,90 m a 10,00 m

Hileradora de depósito central de cuatro rotores Swadro TC 1250: Anchos de trabajo variables desde 9,80 m hasta 12,50 m

Hileradora de depósito central de cuatro rotores Swadro TC 1370: Anchos de trabajo variables desde 10,80 m hasta 13,70 m

• Adaptación tridimensional al terreno en todas las direcciones
• Guiado óptimo de los dientes a lo largo del contorno del terreno
• Forraje limpio sin pérdidas de rastrillado

El rotor Swadro es arrastrado en el sentido de la marcha por el brazo. En combinación con la suspensión central del rotor, este siempre se levanta y se inserta horizontalmente en la elevación. El peso del rotor se distribuye uniformemente sobre todas las ruedas direccionales durante el hilerado, adaptándose así de forma óptima al contorno del terreno. De este modo se reducen las pérdidas y la contaminación del forraje.

La dirección cardán arrastrada del rotor en el brazo guía con precisión los mayales a lo largo del contorno del suelo. Esto es válido tanto longitudinalmente como transversalmente al sentido de la marcha. De este modo, incluso en terrenos irregulares, no quedan restos de tallos y no se introduce tierra. El resultado es una materia vegetal limpia, unas pérdidas mínimas y unos altos rendimientos por superficie.

En el descenso y en la elevación de los rotores, el efecto Jet de KRONE impide que las púas penetren en el suelo. El efecto Jet se asemeja al comportamiento de despegue y aterrizaje de un avión. Con la elevación y el descenso de los rotores, la sofisticada suspensión de los rotores garantiza siempre el máximo espacio libre bajo los mayales. Esto evita daños en la capa vegetal y la contaminación del forraje.

• Engranaje del sistema rotativo libre de mantenimiento, herméticamente cerrado
• Relación de transmisión que ahorra combustible
• Lubricado de por vida con grasa fluida

El diseño del engranaje rotativo es sinónimo de máximo rendimiento y mínima potencia necesaria. Gracias a la gran relación de multiplicación, las hileradoras rotativas Swadro requieren bajas velocidades de la toma de fuerza y el desgaste se reduce al mínimo. La baja potencia necesaria de las hileradoras rotativas Swadro en comparación con otros sistemas hileradores también reduce significativamente el consumo de combustible del tractor.

Seguridad de uso incluso con material vegetal difícil, alta estabilidad, alta resistencia al desgaste y ausencia de mantenimiento: puede confiar en estas características del engranaje rotativo Swadro.

En la cosecha de forraje básico, el clima marca el ritmo. Con su engranaje rotativo libre de mantenimiento, lubricado de por vida con grasa fluida, la KRONE Swadro es un socio fiable. Gracias al engranaje rotativo libre de mantenimiento, la Swadro está siempre lista para su uso y garantiza fiabilidad operativa incluso en ventanas de cosecha cortas. Tanto si se acerca la lluvia como el vehículo cosechador, con la Swadro de KRONE no perderá un valioso tiempo de cosecha a causa de paradas de mantenimiento.

• Ruedas direccionales de gran volumen que se desplazan muy cerca del mayal
• La zona de barrido más grande del mercado
• Ajuste de la inclinación transversal para una formación óptima de hileras y para evitar pérdidas
• Ruedas direccionales de rotores delanteras y traseras (opcional) guiadas por arrastre para proteger la capa vegetal

Los chasis del sistema rotativo Swadro de KRONE nunca pierden el contacto con el suelo, sin importar el tipo de terreno. El mayor rango de barrido y oscilación posible bajo el rotor, junto con el equipamiento adecuado de los neumáticos de los rotores, no dejan un tallo de hierba en el suelo y evitan daños en la capa vegetal. Unas hileras limpias e intactas son la piedra angular para una calidad de forraje de primera clase en el siguiente corte.

Una inclinación transversal óptimamente ajustada garantiza pérdidas mínimas de rastrillado y bordes de hilera en forma de caja. Todos los chasis del sistema rotativo Swadro tienen una inclinación transversal ajustable de serie. La inclinación transversal de cada rotor y, por tanto, la posición de los mayales con respecto al suelo, puede ajustarse mediante las ruedas de rotores traseras. Con la altura del rastrillo ajustada, el rotor debe estar inclinado en la dirección de la hilera para compensar la flexión hacia atrás de los mayales a causa del material vegetal. KRONE recomienda un ajuste de inclinación de 1-2 cm en dirección a la hilera.

Las ruedas direccionales individuales de los chasis del sistema rotativo están colocadas de manera que se acercan a la zona de trabajo principal del mayal y lo guían limpiamente por el contorno del suelo. Gracias a la gran superficie de barrido de las ruedas de los rotores, el mayal recoge cada tallo limpiamente sin tocar la capa de hierba. Con opciones de equipamiento adaptadas a los tipos de hileradora, el chasis del sistema rotativo puede equiparse individualmente para cualquier estructura del suelo. Las ruedas direccionales delanteras de los rotores están montadas guiadas por arrastre. Ruedas direccionales más anchas y de mayor volumen para una óptima protección del suelo en terrenos blandos y pantanosos, o dos ruedas direccionales adicionales por rotor para terrenos de pastoreo extremadamente irregulares, son solo dos de las opciones disponibles con los chasis del sistema rotativo Swadro.

• Completamente libre de mantenimiento
• Temple bainítico especial
• Excéntrica de marcha en seco

La excéntrica DuraMax se caracteriza por un diámetro muy pequeño junto con un recorrido excéntrico pronunciado. Esta interacción única garantiza una formación de hileras óptima en todas las condiciones. El pequeño diámetro de la excéntrica, junto con los rodillos de desplazamiento de grandes dimensiones, garantiza una marcha lenta y de bajo desgaste en la excéntrica. La excéntrica pronunciada garantiza movimientos de elevación rápidos, los mayales permiten obtener bordes de hilera limpios y formas de hilera óptimas en todas las situaciones.

KRONE utiliza un proceso especial de temple bainítico para la excéntrica, que es único en el mercado. Alta dureza de superficie con una sustancia fundamental tenaz son los atributos que conducen a una larga vida útil con bajo desgaste. La resistencia a la rodadura de los rodillos de desplazamiento también se reduce significativamente, lo que tiene un efecto positivo sobre el consumo de energía y el comportamiento de desgaste.

• Máxima estabilidad y seguridad de uso
• Variante plegable sin desgaste y sin holgura
• Tiempos de preparación mínimos en el cambio de campo
• Punto de flexión controlada integrado

Máxima estabilidad y seguridad de uso Con los brazos portamayales de la Swadro, KRONE
fija estándares en materia de durabilidad y seguridad de uso. Gracias a la estructura fija del brazo portamayales punto de flexión controlada integrado, KRONE ofrece un diseño de brazo portamayales que es único en el ámbito de las hileradoras rotativas. Este tipo de construcción permite que el brazo portamayales soporte las cargas más fuertes y garantiza la máxima seguridad de uso incluso en condiciones de funcionamiento extremas.

Para reducir la altura y el ancho de transporte, algunos modelos Swadro de KRONE están equipados de serie o bajo petición con una versión plegable del brazo portamayales Swadro. Gracias al mecanismo de plegado de KRONE, único en el mercado, la altura o el ancho de transporte se reducen en un abrir y cerrar de ojos sin el molesto arrastre de los brazos portamayales hasta la posición de estacionamiento requerida. Esto ahorra un valioso tiempo y energía en el cambio de campo. Los resortes de disco integrados garantizan que las mitades de los brazos portamayales queden unidas en arrastre de fuerza en estado desplegado. Gracias a ello, no se produce desgaste en el perno de seguridad o el orificio de inserción. Esto garantiza una unión sin holgura y una enorme durabilidad y seguridad de uso para muchos años de cosecha.

El brazo portamayales se guía mediante el eje de mando. Se asienta con precisión en el brazo de mando y garantiza así un guiado preciso y limpio de los mayales a lo largo del contorno de la excéntrica. Esto garantiza un rastrillado limpio y sin pérdidas. Los brazos portadientes están montados en el plato rotativo con dos cojinetes fijos. La amplia distancia entre los cojinetes fijos garantiza un guiado estable y suave del eje de mando durante el funcionamiento. Esto reduce el desgaste y aumenta el rendimiento por superficie. El componente principal del brazo portamayales es el tubo de mayales de pared gruesa. Está libre de desgaste y firmemente conectado al rodillo de desplazamiento. Esto crea una conexión sin holgura con el mayal. La Swadro de KRONE aumenta así la calidad del rastrillado y garantiza un guiado óptimo de los mayales.

• Forraje limpio gracias al efecto de
  elevación
• Alta velocidad de marcha sin pérdidas
  por desmenuzamiento
• Aumento de la calidad del forraje
• Reducción de las pérdidas

Todos los modelos actuales Swadro de KRONE se equipan de serie con las púas efecto Lift de KRONE. Las ventajas del mayal de doble acodamiento se confirmaron tanto en las pruebas prácticas de KRONE como en la prueba DLG FokusTest.

Menor contaminación del forraje y menores pérdidas de rastrillado
demostrados por DLG

• Como apreciamos mucho un forraje limpio y una calidad de rastrillado
  óptima, no solo confiamos en las apariencias, sino también en los hechos.
• En DLG, hemos comparado el mayal elevador KRONE
  con otros sistemas
  de mayales en una prueba Fokustest de DLG con respecto a la contaminación
  del forraje y el rendimiento del rastrillado.

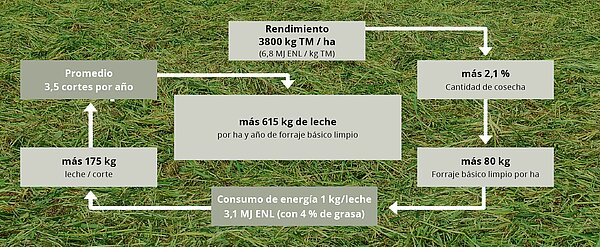

• Y los resultados son claros. El mayal elevador de KRONE
  reduce la contaminación
  del forraje a menos del 9 % de contenido de ceniza bruta en el
  forraje, independientemente de la velocidad de MARCHA.
• Además, la forma especial de los mayales reduce las pérdidas por rastrillado
  hasta un 2,1 % en comparación con otros sistemas. Incluso a altas
  velocidades de marcha, las pérdidas por rastrillado se mantienen por
  debajo del 1,5% de la cosecha total por ha.

El mayal elevador de KRONE lleva casi 10 años impresionando a clientes de todo el mundo en términos de calidad de forraje y rendimiento de rastrillado. Los mayales acodados agarran y levantan el forraje activamente de la capa de hierba. Esto produce un forraje limpio incluso en condiciones difíciles. El efecto de elevación transporta el forraje a lo largo de todo el mayal. Gracias a las grandes espiras de los mayales de 10,5 mm de grosor, el mayal elevador de KRONE se mantiene en su posición incluso con material vegetal extremadamente pesado y húmedo, garantizando el máximo rendimiento de rastrillado sin comprometer la calidad del mismo.

• Anchuras de trabajo flexible para una alta capacidad de transporte con carro de transporte y recogedora-cargadora, empacadora y picadora
• Abundante altura de elevación en el promontorio para pasar por encima de hileras voluminosas
• Máximo confort de manejo para un trabajo relajado en jornadas largas de cosecha

Las hileras uniformes, los altos rendimientos por superficie y el rastrillado limpio, junto con opciones de ajuste flexible para todas las condiciones, son argumentos convincentes para las hileradoras rotativas Swadro TC y TC Plus de KRONE. A su vez, las Swadro TC Plus ofrecen el máximo confort de manejo para el conductor para poder afrontar con tranquilidad incluso las largas jornadas de trabajo.

La estabilidad de marcha segura y el excelente comportamiento de arrastre son las características especiales de los chasis homologados para 40 km/h. La altura de transporte de los Swadro TC y TC Plus es inferior a 4 m, incluso una vez plegados los brazos y retraído el ajuste de anchura. Esto ahorra tiempo, ya que no es necesario plegar los brazos de púas (excepto en el TC 1000) ni las protecciones para un transporte seguro por carretera.

Con los neumáticos estrechos, el ancho de rodada puede aumentarse en 6 cm. Para ello, los ejes de las ruedas se desplazan 3 cm hacia el exterior moviendo un tubo distanciador en cada uno de los brazos de las ruedas.

de serie con los neumáticos 10.0/75-15.3 o, en el caso de los TC 880, 930 y 1000, con los 11.5/80-15.3/10 PR (imagen izquierda). A partir del Swadro TC 680, también hay disponibles neumáticos de tamaño 15.0/55-17/10 PR (imagen derecha) para su uso en suelos menos estables o en pendientes. En ambas variantes, el ancho de transporte es inferior a 3,00 m. Para la TC 640 hay unos neumáticos AS especiales.

Swadro TC y TC Plus están unidos a un cabezal de dos puntos mediante una articulación con rodamiento de bola y un chasis dirigido por una barra con dirección articulada Esta combinación patentada de KRONE hace que los rastrillos sean especialmente maniobrables. Incluso en superficies cortadas pequeñas y desfavorables, no queda material vegetal sobre el terreno, ya que se puede acceder fácilmente a todos los rincones del campo con los rotores sin necesidad de maniobras adicionales. En el TC 640 la dirección articulada es opcional.

El bastidor alto y la amplia elevación de los rotores garantizan que se pueda pasar fácilmente incluso por las hileras más voluminosas en la cabecera.

Para aplicaciones especiales en forraje seco y ligero, las Swadro TC 680 y TC 760 pueden equiparse en el centro con un rotor central agitador de seis brazos desarrollado por KRONE. De accionamiento hidráulico, mueve y ventila de forma óptima todo el material vegetal que se encuentra en el centro de la hileradora entre los rotores. Esto favorece el secado uniforme y, por lo tanto, la calidad del forraje de heno y de los forrajes secos con hojas, como la alfalfa.

La Swadro TC 680 tiene un ancho de trabajo fijo de 6,80 m y, por lo tanto, es ideal para su uso en combinación con rotoempacadoras compactas o carros de forraje. El ancho de hilera, concebido de forma óptima para anchos de pick-up más pequeños, garantiza un alto rendimiento y la mejor calidad de corte posible con cosechadoras pequeñas.

Los dos modelos más grandes en el ámbito de las hileradoras de depósito central de dos rotores ofrecen un ancho de trabajo de hasta 10,00 m. Esto también permite hacer un uso óptimo de picadoras y carros de forraje. Una característica especial de la TC 1000 es el muelle de compensación, incluida la elevación de un solo rotor, y el chasis de seis ruedas como equipamiento de serie. La TC 1000 Plus tiene un chasis de ocho ruedas. El chasis de seis u ocho ruedas guía de forma óptima el diámetro del sistema rotativo de 4,20 m por el contorno del terreno. Gracias a la combinación de estos chasis del sistema rotativo y la correspondiente descarga de rotores, la Swadro TC 1000 / TC 1000 Plus también mantiene el forraje limpio y no deja ningún tallo tirado.

Durante el hilerado, una parte del peso del rotor se desplaza al bastidor y al chasis mediante muelles de tracción resistentes. Esto cuida de los suelos sensibles y garantiza un rastrillado limpio en todas las situaciones.

De serie para TC 930 y TC 1000, opcional para las otras Swadro TC, los rotores también se pueden elevar individualmente. Esta opción ofrece ventajas en el hilerado de cuñas y en el depósito de hileras a lo largo de bordes de pastos y prados.

De serie a partir de TC 880 (TC 640 / TC 760 opcional), las Swadro están equipadas con un ajuste hidráulico del ancho. De este modo, el ancho de trabajo se puede ajustar de forma rápida y cómoda desde el asiento del tractor con la ayuda de la escala indicadora del brazo.

Sur les Swadro TC 640 et 760, le réglage mécanique de la largeur de travail est fourni en standard. Les bras sont sortis et rentrés au moyen d’une broche tournée d’une seule main pour être ajustés à la largeur de travail et d'andainage.

En caso de uso frecuente en condiciones cambiantes, el uso de un ajuste eléctrico de la altura de trabajo resulta útil. Este es parte del equipamiento de serie en todos los Swadro TC Plus. Mediante una caja de mando se controlan dos servomotores desde la cabina, con los que se puede ajustar la altura del rotor de forma sencilla y precisa durante la marcha. Al mismo tiempo, en la caja de mando también se indica la altura de trabajo ajustada. Con ella también se puede activar la elevación individual de los rotores.

En todos los modelos Swadro TC, la altura de trabajo se puede modificar con precisión milimétrica mediante una manivela. La manivela se encuentra a una altura de trabajo cómoda en el borde del rotor. La gran escala de ajuste es fácil de leer.

• Flujo de forraje limpio dentro de la hileradora
  para un rendimiento de rastrillado
  máximo
• Incremento del rendimiento por superficie del carro de transporte y recogedora-cargadora, empacadora y picadora
• Sin formación de montones en la hilera para un grado de utilización máximo de la cadena de recolección

­El concepto de accionamiento KRONE Easy-Line garantiza que los rotores delanteros del rastrillo hilerador giren un 25 % más rápido que los traseros. Frente a ellos, el forraje se deposita de forma extensa sobre el forraje existente y luego se agrupa en una hilera en forma de caja sin amontonamiento. El concepto de accionamiento Easy-Line hace que el forraje no vuelva a entrar en contacto con el suelo después de ser recogido. Así, KRONE Swadro es sinónimo de máxima protección del forraje y mínima contaminación del mismo, incluso con rotores sucesivos.

Las hileradoras de cuatro rotores Swadro de KRONE son accionadas por una cadena cinemática completamente mecánica. Cada rotor está asegurado contra la sobrecarga y, por tanto, ofrece la máxima protección contra un fallo total. Gracias al engranaje deslizante patentado en los rotores delanteros, la potencia se transmite a los rotores linealmente y con la máxima eficiencia. Esto no solo reduce la carga en las articulaciones cardán en los árboles de transmisión, sino también el consumo de combustible del tractor.

• Modelo de entrada de las hileradoras de cuatro rotores con anchura de trabajo variable de 9,80 m a 12,50 m
• Concepto de accionamiento KRONE Easy-Line: hilera perfecta para empacadora, carro de transporte y recogedora-cargadora y picadora
• Ajuste sencillo y rápido de la altura de rastrillado por medio de una escala indicadoraAhorro de tiempo en el campo de campo sin bajarse gracias a una altura de transporte inferior a 4 m
• Descarga hidráulica precisa y regulable con progresión continua para una óptima adaptación al terreno
• Elevación opcional de rotores individuales en la parte delantera, ideal para el hilerado en superficies discontinuas y con forma de cuña

Con el nuevo Swadro TC 1250, KRONE entra en el campo de la tecnología para grandes superficies. Los potentes componentes de las grandes máquinas profesionales, combinados con la sencilla filosofía de funcionamiento de los rastrillos de doble rotor, hacen que el TC 1250 sea el todoterreno ideal para agricultores que poseen su propio equipo, cooperativas que comparten maquinaria y contratistas.

Tanto el Swadro TC 1250 como el Swadro TC 1250 Plus cuentan de serie con una elevación de un solo rotor para los cuatro rotores. Esto permite generar siempre hileras óptimas incluso en superficies con forma de cuña. Para adaptar la máquina a las necesidades del conductor en cualquier momento, el retardo en el control secuencial para levantar y bajar los pares de rotores se puede ajustar fácilmente a través del terminal o la caja de mando. Con la elevación opcional de los rotores emparejados, los pares de rotores pueden ser levantados y bajados completamente independientes uno del otro. Los tallos largos en superficies que se estrechan hasta un punto no son un problema con esto.

El manejo de la Swadro TC 1250 se realiza de serie con el nuevo control de preselección digital PreSelect de KRONE, así como una unidad de control de efecto simple y de doble efecto. La selección de la función deseada se realiza a través de un terminal compatible con ISOBUS. Para mayor comodidad, la selección de funciones puede ser programada en la palanca de mando del tractor. En máquinas con ajuste mecánico de la altura de los rotores, la preselección de funciones puede realizarse opcionalmente a través de la caja de mando KRONE DS 50. En este caso, solo se necesita una simple fuente de alimentación y no una interfaz ISOBUS para el tractor.

Para aliviar la carga de los rotores traseros, los resortes de tracción desplazan el peso hacia el bastidor y el chasis. Por el contrario, los rotores delanteros se descargan hidráulicamente. En este caso, el alivio de la carga se puede ajustar de forma continua a través de la unidad de control directamente en la máquina, cambiando entre elevación y descarga. Esto garantiza hileras limpias y la mejor calidad de forraje mediante una adaptación sencilla y cómoda a las condiciones del terreno.

El chasis de transporte del rastrillo hilerador está equipado de serie con los nuemáticos 500/50-17. Los neumáticos más anchos 620/40 R 22.5 están disponibles como opción, lo que minimiza el riesgo de compactación del suelo gracias a la mayor superficie de contacto, especialmente en terrenos con poca capacidad de carga.

Con una ancho inferior a 3 m y una altura menor de 4 m, el rastrillo hilerador compacto puede transportarse fácilmente y con seguridad de un campo a otro sin necesidad de plegar los mayales.

El Swadro TC 1250 se presenta con un diseño atractivo y moderno, con un bastidor trapezoidal. Este garantiza una gran estabilidad y una larga vida útil con sus tubos de perfil de grandes dimensiones. Gracias a las cubiertas laterales se mantienen limpias tanto la máquina como las vías de circulación.

Con la ayuda de una manivela fijada al rotor, la altura de trabajo se puede ajustar por separado para cada rotor con una precisión milimétrica. La altura de rastrillado se puede consultar fácilmente en una escala.

El TC 1250 está montado de forma suspendida en los brazos inferiores del tractor mediante el cabezal de dos puntos. Esto garantiza una conducción cómoda y estable tanto en la carretera como en el campo. Gracias al gran ángulo de dirección del cabezal, las maniobras de giro cerrado en cabeceras y el hilerado en las esquinas del campo se realizan sin esfuerzo. El ahorro de tiempo asociado a esto tiene un efecto positivo, especialmente cuando la ventana de cosecha es corta.

Tanto la anchura de trabajo como la de hilerado se pueden ajustar hidráulicamente de serie, lo que permite una rápida adaptación a las condiciones imperantes. Tanto si desea utilizar toda el ancho de trabajo en el último corte de hierba para realizar pasadas mínimas con la picadora, como si desea ajustar óptimamente el ancho al volumen de las hileras para el remolque de forraje o la rotoempacadora, con la extensión telescópica hidráulica de los brazos de colocación, podrá encontrar fácilmente el ajuste adecuado para la máquina en un abrir y cerrar de ojos.

• Anchura de trabajo variable de 10,80 m a 13,70 m
• Descarga de los rotores regulable de forma hidráulica
• Amortiguación de vibraciones integrada con sistema de descenso automático Soft-Down
• Ajuste eléctrico de la altura de los rotores con capacidad de memorización de dos ajustes de altura
• Paquete de neumáticos anchos con neumáticos de transporte 710 y neumáticos de rotores 16x9.50 opcionales
• Altura de transporte inferior a 4,00 m gracias al bastidor con capacidad de descenso hidráulico
• Concepto de accionamiento Easy-Line de KRONE para una forma de hilera óptima y la mejor calidad de rastrillado

El rastrillo hilerador de depósito central de cuatro rotores Swadro TC 1370 no solo se presenta con un diseño moderno, sino también con varios aspectos técnicos destacados. Entre ellos se encuentran las cómodas posibilidades de ajuste, que facilitan considerablemente el trabajo y garantizan unos resultados óptimos de hilerado con un alto rendimiento por superficie.

Con la DS 100, KRONE ofrece una unidad de mando sencilla para la Swadro TC 1370. En combinación con un terminal UT en el tractor, la DS 100 puede utilizarse como una cómoda unidad de mando, por ejemplo, directamente en el reposabrazos del asiento del conductor. Como alternativa al DS 100, el joystick CCI A3 compatible con ISOBUS puede utilizarse del mismo modo para un manejo cómodo y sin fatiga de la Swadro TC 1370.

Con la ayuda de ancho parcial de sección SectionControl, los rotores suben y bajan automáticamente de forma individual, por ejemplo, para evitar un trabajo doble cuando se rastrillan superficies segadas en forma de cuña. Esto alivia la carga de trabajo del conductor y, por tanto, aumenta el rendimiento por superficie gracias a la reducción de los tiempos de giro en la cabecera.

La estructura de manejo del TC 1370 combina visibilidad y confort. Ya sea con el terminal ISOBUS del tractor, los terminales ISOBUS CCI 800, CCI 1200 o el KRONE DS 500, el ajuste de la máquina al completo se realiza en solo dos niveles de manejo.

El TC 1370 se monta de serie en el tractor mediante el cabezal de dos puntos suspendido de forma oscilante. De esta manera, el rastrillo se adapta a los movimientos laterales del tractor y sigue siendo extremadamente maniobrable. Bajo petición, también hay disponible un enganche de bola 80 para el acoplamiento inferior.

Gracias al descenso hidráulico del bastidor principal, el rastrillo alcanza una altura de transporte de menos de 4 m sin necesidad que plegar o retirar los brazos de púas.

En la elevación hacia el interior y el exterior en las cabeceras, la altura de elevación hacia el exterior de los pares de rotores delantero y trasero se puede ajustar por separado a través del terminal de mando desde la cabina. Además de la altura, el tiempo de retardo de la elevación hacia el exterior entre los rotores delantero y trasero también se puede adaptar a las respectivas condiciones de uso. De este modo, el valioso tiempo de trabajo se utiliza de manera eficiente.

Los rastrillos hileradores con los neumáticos de transporte de serie están equipadas con un chasis del sistema rotativo de 4 ruedas con cuatro ruedas direccionales guiadas por arrastre y suspendidas de forma oscilante, con neumáticos de tamaño 16x6.50-8. En combinación con los neumáticos de transporte opcionales, el rastrillo se equipa con los neumáticos de rotor más anchos 16x9.50-8. De forma opcional, para ambas variantes de neumáticos existe un chasis del sistema rotativo de seis ruedas con eje tándem trasero.

Los neumáticos 620/40 R 22.5 son los neumáticos de transporte de serie. Los neumáticos más anchos 710/35 R 22.5 están disponibles como opción para terrenos inestables. Con ambos neumáticos, el ancho de transporte de las hileradoras queda por debajo de tres metros y está homologado para velocidades de hasta 40 km/h.

La altura de rastrillado se puede ajustar directamente mediante el terminal sin tener que bajarse del tractor. Además, se puede elegir libremente si cada rotor debe ajustarse individualmente o si deben ajustarse varios rotores de forma simultánea. Pulsando un botón, el operador puede memorizar y controlar dos alturas de rotor.

La descarga hidráulica de los rotores integrada en los cilindros de elevación protege el suelo incluso en las condiciones más difíciles. El ajuste se realiza por separado para los rotores delantero y trasero, de forma continua y cómoda desde la cabina del tractor. Con la ayuda del nuevo sistema de descenso automático Soft-Down integrado, los rotores se bajan de forma especialmente suave. Esto beneficia también a la calidad del forraje.

El ancho de la hilera se puede ajustar desde 1,40 m hasta 2,60 m con independencia del ancho de trabajo mediante la distancia de los dos rotores traseros. Además, los rotores traseros están equipados con cinco mayales dobles por cada brazo de púas. Esto permite optimizar del rendimiento de recolección según la técnica de cosecha y obtener una calidad de hilerado óptima.

La posición de los dos rotores delanteros izquierdo y derecho se puede ajustar por separado mediante brazos extensibles hidráulicamente. De este modo, el ancho de trabajo del rastrillo de 10,80 m a 13,70 m se puede adaptar con precisión a los requisitos respectivos en el campo. El último ajuste realizado antes del plegado se adopta automáticamente después del plegado.

Con ayuda del sistema de control de secciones Section Control, los rotores se elevan y se vuelven a bajar automáticamente de forma individual. Gracias al control totalmente automático a través de la posición GPS, se puede evitar el procesamiento múltiple o el rebasamiento, por ejemplo, al hilerar en zonas cortadas en cuña o en promontorio. Esto alivia la carga de trabajo del conductor y, por tanto, aumenta el rendimiento por superficie gracias a la reducción de los tiempos de giro en la cabecera.

El funcionamiento del Swadro TC 1570 es sinónimo de visibilidad y comodidad. Esto es aplicable al uso del propio terminal ISOBUS del tractor y, en particular, a los terminales ISOBUS DS 500, CCI 800 o CCI 1200 disponibles opcionalmente, con los que toda la máquina puede ajustarse mediante sólo dos niveles de funcionamiento. Bajo pedido, estos terminales pueden combinarse con un joystick CCI A3 compatible con ISOBUS para un manejo aún más cómodo y sin fatiga.

El Swadro TC 1570 no sólo dispone de la máxima equipación en términos de anchura de trabajo – el chasis de transporte tiene neumáticos 710/40 R 22.5 de serie. Los neumáticos opcionales 800/35 R 22,5 proporcionan aún más superficie de contacto. Junto con los anchos neumáticos del chasis del sistema rotativo de cuatro ruedas (con chasis del sistema rotativo de seis ruedas) y las ruedas de apoyo adicionales en los dos brazos, se consigue una combinación perfecta de estabilidad de conducción y trabajo para negociar las irregularidades del terreno.

Con la ayuda del sistema de descenso automático Soft-Down, los rotores descienden muy suavemente mediante la regulación automática de la presión, lo que protege la capa de hierba y aumenta la calidad del forraje. La amortiguación de vibraciones integrada evita que la máquina rebote al circular por terrenos irregulares o hileras en la cabecera.

Siguiendo el lema «tan bajo como sea posible, tan alto como sea necesario», las alturas de elevación de promontorio de los rotores pueden adaptarse a las condiciones del campo desde el terminal de mando. Asimismo, el desfase de elevación de los rotores traseros a los delanteros puede ajustarse según las necesidades del conductor desde la cabina. Puede elegir entre un desfase que se ajuste en función del tiempo o de la ruta. Se minimizan los tiempos de giro y se aumenta el rendimiento por superficie.

El Swadro TC 1570 está equipado con un cabezal de dos puntos suspendido por péndulo cat. ll/lll. Esto compensa de forma fiable las irregularidades del terreno y proporciona a la máquina una enorme maniobrabilidad gracias a su gran ángulo de giro. Gracias al bastidor principal que se puede bajar hidráulicamente, la máquina se puede llevar a una altura de transporte inferior a 4 m sin tener que plegar los brazos de dientes ni las protecciones. En posición de trabajo, el bastidor principal desplazado hacia arriba garantiza un flujo fiable del forraje por el interior de la máquina incluso con grandes volúmenes de forraje.

Para una adaptación óptima a las diferentes condiciones del campo y del forraje, la altura de rastrillado puede ajustarse eléctricamente desde la cabina a través del terminal de control. Es posible ajustar la altura de cada círculo individualmente o de todos los rotores simultáneamente. Además, se pueden almacenar en el terminal dos alturas autoseleccionables que se controlan pulsando un botón.

La descarga del rotor hidráulico integrado en los cilindros de elevación permite ajustar la presión de apoyo por separado para los rotores delantero y trasero en cualquier momento. Esto se hace de forma sencilla y cómoda desde el terminal, introduciendo un valor directamente o seleccionando una de las dos memorias de libre asignación. Al ajustar la anchura de trabajo o de hilera, la presión se ajusta automáticamente mediante control activo para que los rotores estén trabajando con desahogo de forma homogénea. ¡Esto garantiza un forraje limpio e intacto en cualquier condición de trabajo!.

15 brazos de dientes por rotor y 5 dientes por brazo en cada rotor trasero permiten una recolección de forraje sin pérdidas incluso a altas velocidades de avance. Gracias a los brazos regulables hidráulicamente de los rotores traseros, se pueden crear hileras con una anchura de entre 1,20 m y 2,70 m. Esto permite aprovechar al máximo las máquinas de recolección posteriores, ya sean empacadoras, remolques cargadores o picadoras de forraje.

Los dos brazos del bastidor en V se apoyan cada uno en una rueda de apoyo delantera. Como resultado, la máquina se caracteriza por una suavidad de marcha jamás vista sobre la superficie y especialmente durante las maniobras de giro en la posición de promontorio, incluso a velocidades de conducción más elevadas. El resultado: máximo rendimiento por superficie y máxima eficacia.

El KRONE Swadro TC 1570 establece nuevos estándares – el contrastado concepto de bastidor en V del Swadro TC 2000 ahora también está presente en el segmento de rastrillo hilerador de cuatro rotores. El concepto único proporciona a la Swadro TC 1570 una anchura máxima de trabajo de 15,70 metros. Para responder con flexibilidad a las diferentes condiciones de cosecha, la anchura de trabajo se puede variar fácilmente utilizando los brazos independientes. Esto significa que siempre se consigue el volumen de hilera deseado.

• Anchura de trabajo variable de 10,00 a 19,00 m
• Ajuste con progresión continua de hilera desde 1,60 m hasta 2,80 m
• Adaptación automática del solapamiento de los rotores
• Dirección inteligente del chasis de transporte

Con la Swadro 2000, KRONE establece estándares en términos de rendimiento por superficie y calidad de rastrillado. Con un ancho de trabajo flexible entre 10,00 y 19,00 m, es posible obtener rendimientos por superficie de hasta 20 ha/h. El enorme ancho de trabajo reduce la longitud total de la hilera hasta un 30 % y, por tanto, también minimiza el número de pasadas por hectárea de la siguiente cadena de recolección. Además, la Swadro 2000 aumenta el rendimiento de recuperación de las siguientes cosechadoras hasta un 15 %. De este modo, se sigue haciendo un uso óptimo de la picadora o del carro de forraje, especialmente en caso de cortes con poca vegetación.

Si el ángulo de dirección que se puede alcanzar mecánicamente no es suficiente para entradas estrechas en fincas y campos, o si es necesario cambiar de dirección en sentido contrario para hilerar en pendientes, también se utiliza la dirección activa. El ángulo de dirección o el comportamiento de arrastre pueden ajustarse individualmente mediante un cilindro hidráulico en el varillaje de dirección.

La dirección Ackermann en el chasis de transporte se puede sobrevirar de forma pasiva mediante un varillaje de dirección y, además, de forma hidráulica activamente. El excelente comportamiento de arrastre, la facilidad de maniobra en los espacios más reducidos y la ampliación sencilla de la capacidad de dirección son las características más destacadas del chasis.

Con sus neumáticos de grandes dimensiones (800/45 R 26.5), el chasis de transporte homologado para 40 km/h tiene una estabilidad de marcha especialmente segura. Además, la presión sobre el terreno se mantiene baja y la capa de hierba se protege de manera permanente.

El Swadro 2000 se remolca mediante los brazos inferiores del tractor. El soporte de montaje móvil cat. II/III compensa las irregularidades del terreno. El pie de apoyo estable ofrece una alta estabilidad en el estacionamiento.

En entradas estrechas a campos o granjas y al hilerar cuñas, el comportamiento de la dirección puede ajustarse individualmente a través del cilindro adicional en el varillaje de dirección. De este modo, se domina incluso la más pequeña entrada al campo sin necesidad de maniobrar.

Con la elevación de los rotores, el eje directriz se activa automáticamente. El chasis se controla desde el soporte de montaje mediante una biela de empuje. Esto hace que la Swadro sea extremadamente maniobrable en la cabecera y garantiza los tiempos de giro más cortos posibles.

Durante el hilerado, el guiado del eje del chasis está desconectado. Esto garantiza una formación de hileras uniformes y rectas para el máximo aprovechamiento de la cosechadora.

El uso del control automático de ancho parcial de sección SectionControl alivia la carga de trabajo del operador especialmente en el hilerado de superficies con forma de cuña. Detecta las superficies ya trabajadas y eleva automáticamente los rotores, evitando así un doble trabajo. Esto alivia de forma óptima la carga de trabajo del conductor y le permite aprovechar al máximo el potencial de rendimiento de la Swadro 2000 incluso en jornadas largas.

Con el CCI 800, KRONE ofrece un terminal de pantalla táctil compatible con ISOBUS con una pantalla en color de 8''. Además de la pantalla principal, pueden mostrarse alternativamente hasta dos pantallas más. Por ejemplo, es posible cambiar entre la ocupación de la palanca de mando, la función Section Control o una imagen de la cámara mientras se trabaja.

El terminal compacto DS 500 tiene una pantalla a color de 5,7". El manejo se realiza a través de las doce teclas de función o a mediante pantalla táctil, según las necesidades del conductor. El uso de las palancas de mando ISOBUS opcionales hace que el manejo sea aún más cómodo. Esto alivia la carga de trabajo del conductor de la mejor manera posible, incluso en jornadas de trabajo largas.

El plegado automático: Las conexiones sucesivas hidráulicas controlan los pasos individuales, garantizan un elevado confort de manejo y alivian la carga de trabajo del conductor.

Además del ajuste continuo del ancho de trabajo, el ancho de la hilera se puede modificar mediante los dos rotores traseros. El ancho de la hilera de entre 1,60 y 2,80 m puede ajustarse de forma continua en el terminal de mando mediante los brazos hidráulicos. De este modo, también se crean hileras óptimas en forma de caja y voluminosas para rotoempacadoras y carros de forraje.

El ancho de trabajo se puede modificar hidráulicamente de 10,00 m a 19,00 m mediante el concepto de bastidor en V para adaptarse a la capacidad de recolección de las siguientes cosechadoras. Un carro deslizante garantiza el ajuste sincronizado de ambos brazos giratorios. De este modo, siempre se hilera la misma cantidad de material vegetal en ambos lados. Esto garantiza hileras homogéneas y uniformes para un aprovechamiento óptimo de la cadena de recolección.
